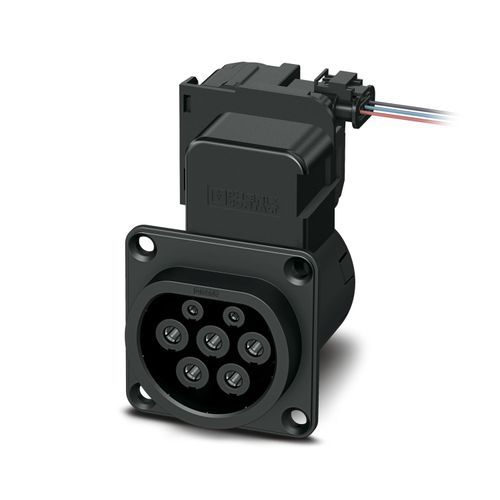

| Ürün tipi | Altyapı şarj soketi |
| Ürün gamı | CHARX connect modular |
| Uygulama | Elektrikli taşıtları (EV) alternatif akım (AC) ile şarj etmek için altyapı şarj fişleri ile uyumludur |
| Tasarım (Altyapı şarj soketi) | kare |
| Tasarım (Koruyucu kapak) | yuvarlak |
| Tip | Temel |
| Yapıştırma logo | PHOENIX CONTACT logosu |
| Şarj standardı | Tip 2 |
| Şarj modu | Mod 3, Durum B |
| Sinyal iletimi tipi | Modülasyonlu darbe |
| Bağlantı yöntemine ilişkin not | Bağlantı, yassı fiş aracılığıyla ayrılabilir ve yeniden bağlanabilir |
| Şarj akımı tipi | AC 3-faz |
| Şarj gücü derecelendirmesi | 22 kW |
| Şarj gücü | maks. 26,6 kW (3 faz) |
| Şarj akımı | maks. 32 A AC (3 faz) |
| Numara | 5 (L1, L2, L3, N, PE) |
| Nominal gerilim | 480 V AC |
| Nominal akım | maks. 32 A |
| Numara | 2 (CP, PP) |
| Nominal gerilim | 30 V AC |
| Nominal akım | 2 A |
| Çalışma gerilimi | 12 V |
| Kutup sayısını not edin | 3 kutuplu |
| Kilitleme aktüatörünün konumu | Üst merkez konum |
| Çalışma gerilimi | 12 V |
| Kutup sayısını not edin | 3 kutuplu |
| Kilitleme aktüatörünün konumu | Üst merkez konum |
| Motorda muhtemel güç besleme | 9 V ... 15,5 V |
| Çalışma akımı | < 1,8 A |
| Kilitleme için tipik motor akımı | 250 mA Ortalama çalışma akımı |
| Motorun ters akımı | maks. 2,4 A (Blokaj akımı) |
| Ters akım ile maks. durma süresi | 4 s |
| Tavsiye edilen tetikleme süresi | 200 ms ... 10 s (ton, tipik) |
| Giriş veya çıkış yolu sonrası duraksama süresi | 8x (ton, tipik) |
| İşletme ömrü takma döngüleri | > 10000 yük çevrimi |
| Kilit tanıma | mevcut |
| Kilit ayarı | LOCK (Kol yatay konumda) UNLOCK (Kol dikey konumda) |
| Mekanik acil durum bırakma | mevcut |
| Ortam sıcaklığı (çalışma) | -30 °C ... 50 °C |
| Kablo uzunluğu | 0,5 m |
| Kablo yapısı | 3 x 0,5 mm² |
| Boyutlu çizim | |
| Genişlik | 75 mm |
| Yükseklik | 91,71 mm |
| Derinlik | 87,95 mm |
| Boyutlu çizim | |
| Genişlik | 60 mm |
| Yükseklik | 60 mm |
| Genişlik | 64 mm |
| Yükseklik | 57 mm |
| Derinlik | 24 mm |
| Renk (Muhafaza) | siyah (9005) |
| Malzeme (Muhafaza) | Plastik |
| Malzeme (Kontak yüzeyi) | Gümüş |
| Kablo tipi | tek teller olmadan |
| Tek tel, kesit alanı | 6,00 mm² |
| Kablo uzunluğu | 0,5 m |
| Kablo yapısı | 3 x 0,5 mm² |
| Tek tel, malzeme | PVC |
| Dış kablo çapı | 1,60 mm ±0,20 mm |
| Kablo direnci | ≤ 37,1 Ω/m |
| Takma/çekme çevrimleri | > 10000 |
| Takma kuvveti | < 100 N |
| Çıkarma kuvveti | < 100 N |
| Koruma sınıfı (Altyapı şarj soketi) | IP44 (takılı) |
| Koruma sınıfı (Koruyucu kapak) | IP54 (aksesuarlara bakınız) |
| Ortam sıcaklığı (çalışma) | -30 °C ... 50 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 80 °C |
| Rakım | 5000 m (deniz seviyesinin üzerinde) |
| Standartlar/yönetmelikler | IEC 62196-2 |
| Montaj tipi Altyapı şarj soketi | Arkadan panel montajı (0 - 90 derece arasında öne yatırılabilir) |
| Montaj tipi Koruyucu kapak | Arkadan panel montajı (ayrı olarak mevcuttur) |
| Montaj deliği çapı | 7,00 mm (ø) |
| Tespit vidaları | M5 diş |
| Vidalar teslimat kapsamına dahildir | yok |
