| Akü ile ilgili not | Kesintisiz güç kaynağının doğru işletimi için en az 2 QUINT-HP-BAT/PB/48DC/7.0AH/PT (1133819) akü modülü gereklidir.Daha uzun tampon süreleri için, kesintisiz güç kaynağına bağlanacak akü sayısı 2'nin katları olmalıdır (2, 4, 6, 8 veya 10).Tek bir kesintisiz güç kaynağına en fazla 10 akü bağlanabilir. |
| Giriş gerilimi | 100 V AC -10 % / +20 % 110 V AC -10 % / +20 % 120 V AC -10 % / +15 % 130 V AC -15 % / +10 % |
| Besleme geriliminin tipi | AC |
| Frekans aralığı (fN) | 47,5 Hz ... 52,5 Hz 57 Hz ... 63 Hz |
| Baypas sigortası | 40 A T 250 V |
| İzin verilen sigorta | 40 A (Listed breaker) |
| Akım tüketimi | nom. 24 A (100 V AC) nom. 23,3 A (110 V AC) nom. 24 A (120 V AC) nom. 23,4 A (130 V AC) maks. 34,4 A (100 V AC) maks. 31,2 A (110 V AC) maks. 35,4 A (120 V AC) maks. 34,6 A (130 V AC) |
| Nominal kısa süreli akım taşıma kapasitesi Icw | 6 kA |
| IEC 62040-3 standardına göre sınıflandırma | VFI-SS-111 |
| Verimlilik | > 94 % (100% yük, akü şarj edilmiş) > 90 % (100% yük, akü şarj edilmiş) |
| Görünür güç | 2500 VA |
| Gerçek güç | 2250 W |
| Güç faktörü (cos phi) | 0,9 |
| Tepe faktörü | 2,5 |
| Anahtarlama süresi | 0 ms |
| Paralel bağlantı | evet maks. 3 |
| Seri bağlantı | hayır |
| Aşırı yük kapasitesi Şebekede çalıştırma | 120 % ... 150 % (20 s / 5 s, sonra baypas çalışmaya geçer) |
| Aşırı yük kapasitesi Akü çalışması | 120 % ... 150 % (20 sn. / 5 sn., ardından kapanır) |
| Aşırı yük kapasitesi Bypass modu | 120 % ... 150 % (uzun bir süre / 20 s, ardından kapanır) |
| Nominal kısa süreli akım taşıma kapasitesi Icw | 6 kA |
| Çıkış gerilimi | 100 V AC ±2 % 110 V AC ±2 % 120 V AC ±2 % 130 V AC ±2 % |
| Çıkış geriliminin şekli | Saf sinüs |
| Çıkış akımı | nom. 20 A (100 V AC) nom. 18,2 A (110 V AC) nom. 20,8 A (120 V AC) nom. 19,2 A (130 V AC) |
| Maksimum yüksüz güç kaybı | 9 W |
| Nominal yükte maks. güç kaybı | < 120 W (100% yük, akü şarj edilmiş) |
| Nominal çıkış frekansı | 50 Hz 60 Hz ±0,5 % (Çıkış frekansı toleransı) |
| Elektronik akım sınırlaması | > 2 x Output: Current nom. (> 200 ms) |
| Maksimum yüksüz güç kaybı | 9 W |
| Nominal yükte maks. güç kaybı | 250 W (100% yük, akü şarj edilmiş) |
| Nominal çıkış frekansı | 50 Hz 60 Hz ±0,5 % (Çıkış frekansı toleransı) |
| Toplam harmonik bozulma faktörü (THD) | < 3 % (lineer yük) < 8 % (lineer olmayan yük) |
| Elektronik akım sınırlaması | > 2 x Output: Current nom. (> 200 ms) |
| Giriş gerilimi | 48 V DC maks. 60 V DC |
| Giriş akımı | maks. 40 A |
| Nominal kapasite aralığı | 7 Ah ... 200 Ah |
| Şarj akımı | maks. 10 A |
| Kısa devre akımı | 650 A (< 1,5 ms) |
| Paralel bağlantı | evet maks. 5 (akü dizisi başına) |
| Seri bağlantı | hayır |
| IQ-Technology | evet |
| İzin verilen yedek sigorta | 40 A |
| Sıcaklık sensörü | evet |
| İzin verilen yedek sigorta | 40 A |
| Kutup | 1.x |
| Tanımlama | 1.1 (L), 1.2 (N), 1.3 () |
| Konum markalama | 1.1 (L), 1.2 (N), 1.3 () |
| Bağlantı yöntemi | Push-in bağlantı |
| tek telli | 4 mm² ... 6 mm² |
| çok telli | 4 mm² ... 6 mm² |
| plastik kılıfsız yüksüklü çok telli | 4 mm² |
| plastik kılıflı yüksüklü çok telli | 4 mm² |
| AWG | 10 |
| Kablo soyma uzunluğu | 10 mm |
| Kutup | 2.x |
| Tanımlama | 2.1 (L), 2.2 (N), 2.3 () |
| Konum markalama | 2.1 (L), 2.2 (N), 2.3 () |
| Bağlantı yöntemi | Push-in bağlantı |
| tek telli | 4 mm² ... 6 mm² |
| çok telli | 4 mm² ... 6 mm² |
| plastik kılıfsız yüksüklü çok telli | 4 mm² |
| plastik kılıflı yüksüklü çok telli | 4 mm² |
| AWG | 10 |
| Kablo soyma uzunluğu | 10 mm |
| Kutup | 2.x |
| Tanımlama | 2.4 (L'), 2.5 (N), 2.6 () |
| Konum markalama | 2.4 (L'), 2.5 (N), 2.6 () |
| Bağlantı yöntemi | Push-in bağlantı |
| tek telli | 4 mm² ... 6 mm² |
| çok telli | 4 mm² ... 6 mm² |
| plastik kılıfsız yüksüklü çok telli | 4 mm² |
| plastik kılıflı yüksüklü çok telli | 4 mm² |
| AWG | 10 |
| Kablo soyma uzunluğu | 15 mm |
| Kutup | 4.x |
| Tanımlama | 4.1, 4.2; 4.3, 4.4 |
| Konum markalama | 4.1 (+), 4.2 (-), 4.3 (+), 4.4 (-) |
| Bağlantı yöntemi | Push-in bağlantı |
| tek telli | 6 mm² ... 16 mm² |
| çok telli | 6 mm² ... 16 mm² |
| plastik kılıfsız yüksüklü çok telli | 6 mm² ... 16 mm² |
| plastik kılıflı yüksüklü çok telli | 6 mm² ... 16 mm² |
| AWG | 8 ... 6 |
| Kablo soyma uzunluğu | 18 mm |
| Kutup | 3.x |
| Tanımlama | 3.1 ... 3.9 |
| Konum markalama | 3.1 (Alarm), 3.2 (Bat.-Mode), 3.3 (Power Good), 3.4 (Ready), 3.5 (P>Pn), 3.6 (Service Required), 3.7 (Bat.-Start), 3.8 (Remote), 3.9 (SGnd) |
| Bağlantı yöntemi | Push-in bağlantı |
| tek telli | 0,2 mm² ... 4 mm² |
| çok telli | 0,2 mm² ... 4 mm² |
| plastik kılıfsız yüksüklü çok telli | 0,2 mm² ... 2,5 mm² |
| plastik kılıflı yüksüklü çok telli | 0,2 mm² ... 2,5 mm² |
| AWG | 24 ... 12 |
| Kablo soyma uzunluğu | 10 mm |
| Arabirim | Akü modülü haberleşme arabirimi |
| Arabirim sayısı | 1 |
| Bağlantı yöntemi | RJ45 |
| Kutup | 5.x |
| Kilitleme | Kilitleme klipsi |
| İletim fiziği | Twisted-Pair 4x2 |
| Arabirim | Paralel çalışma iletişim arabirimi |
| Arabirim sayısı | 2 |
| Bağlantı yöntemi | RJ45 |
| Kutup | 5.x |
| Kilitleme | Kilitleme klipsi |
| İletim fiziği | Twisted-Pair 4x2 |
| Düşük sinyal | SGnd'a < 2,7 kΩ şekilde bağlantı |
| Yüksek sinyal | Açık (Batarya Başlatma ile SGnd arasında > 200 kΩ) |
| Düşük sinyal | SGnd'a < 2,7 kΩ şekilde bağlantı |
| Yüksek sinyal | Açık (akü. başlatma ile SGnd arasında > 35 kΩ) |
| Kutup | 3.x |
| Sinyal tanımı | Alarm |
| Konum markalama | 3.1 (Alarm) |
| Anahtarlama çıkışı | Transistör çıkışı, aktif |
| Çıkış gerilimi | 24 V |
| Sürekli yük akımı | ≤ 20 mA |
| Kutup | 3.x |
| Sinyal tanımı | Bat.-Mode |
| Konum markalama | 3.2 (Bat.-Mode) |
| Anahtarlama çıkışı | Transistör çıkışı, aktif |
| Çıkış gerilimi | 24 V |
| Sürekli yük akımı | ≤ 20 mA |
| Kutup | 3.x |
| Sinyal tanımı | Power Good |
| Konum markalama | 3.3 (Power Good) |
| Anahtarlama çıkışı | Transistör çıkışı, aktif |
| Çıkış gerilimi | 24 V |
| Sürekli yük akımı | ≤ 20 mA |
| Kutup | 3.x |
| Sinyal tanımı | Ready |
| Konum markalama | 3.4 (Ready) |
| Anahtarlama çıkışı | Transistör çıkışı, aktif |
| Çıkış gerilimi | 24 V |
| Sürekli yük akımı | ≤ 20 mA |
| Kutup | 3.x |
| Sinyal tanımı | P>Pn |
| Konum markalama | 3.5 (P>Pn) |
| Anahtarlama çıkışı | Transistör çıkışı, aktif |
| Çıkış gerilimi | 24 V |
| Sürekli yük akımı | ≤ 20 mA |
| Kutup | 3.x |
| Sinyal tanımı | Service Required |
| Konum markalama | 3.6 (Service Required) |
| Anahtarlama çıkışı | Transistör çıkışı, aktif |
| Çıkış gerilimi | 24 V |
| Sürekli yük akımı | ≤ 20 mA |
| Fonksiyon | Sinyal toprağı |
| Referans potansiyel | Sinyal girişleri ve sinyal çıkışları için |

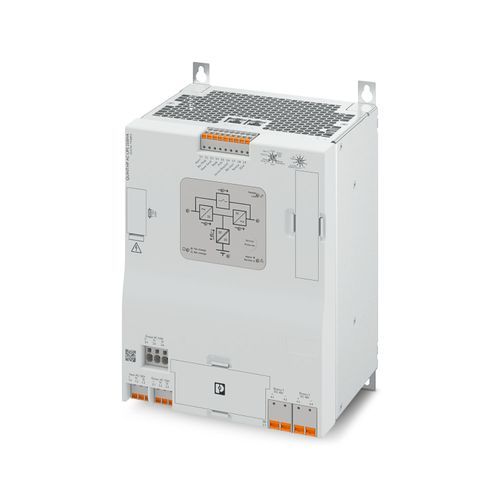

| Ürün tipi | AC kesintisiz güç kaynağı |
| Ürün gamı | QUINT AC UPS |
| Koruma sınıfı | I |
| Aşırı gerilim kategorisi | II |
| Kirlilik sınıfı | 3 |
| Genişlik | 188 mm |
| Yükseklik | 240 mm |
| Derinlik | 143 mm |
| Çap | 5,5 mm |
| Montaj mesafesi sağ/sol | 0 mm / 0 mm |
| Montaj mesafesi üst/alt | 50 mm / 50 mm |
| Montaj tipi | Duvara montaj |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -25 °C ... 60 °C (> 50 °C: 2,5 % / K) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Maksimum yükseklik | ≤ 4000 m (> 1000 m: 3 % / 1000 m) |
| İzin verilen maks. bağıl nem (çalışma) | ≤ 95 % |
| Şok | Her yöne 30g, IEC 60068-2-27'ye uygun |
| Titreşim (çalışma) | 5 Hz ... 100 Hz, 0,7g (EN 60068-2-6) |
| Tanımlama | UL/C-UL Recognized UL 1778 |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Alçak Gerilim Yönetmeliği (LVD) | 2014/35/EC Alçak Gerilim Yönetmeliğine uygun |
| Parazit yayılımı | Parazit emisyonu |
| Parazite dayanıklılık | Etkilenmeme |
| İletilen girişim emisyonu | EN 62040-02 (Sınıf C2) |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | ± 6 kV |
| Hava deşarjı | ± 8 kV |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 80 MHz ... 6 GHz |
| Test alan şiddeti | 10 V/m |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | ± 2 kV ± 2 kV |
| Çıkış | ± 2 kV |
| Sinyal | ± 2 kV ± 2 kV (Haberleşme paralel çalışma, akü modülü) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Sinyal | 1 kV (asimetrik) |
| Açıklamalar | Kriter B |
| Giriş/Çıkış | ± 1 kV (simetrik) ± 2 kV (asimetrik) |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| Frekans aralığı | 0,15 MHz ... 80 MHz |
| Sinyal | 10 V (asimetrik) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-8 |
| Frekans | 60 Hz |
| Sinyal | 30 A/m |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-13 |
| Açıklamalar | Kriter A |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
