| Giriş gerilimi | 100 V AC -10 % / +20 % 110 V AC -10 % / +20 % 120 V AC -10 % / +20 % 130 V AC -10 % / +20 % 200 V AC -20 % / +20 % 210 V AC -20 % / +20 % 220 V AC -20 % / +20 % 230 V AC -20 % / +15 % 240 V AC -20 % / +10 % |
| Giriş gerilim aralığı | 90 V AC ... 264 V AC |
| AC giriş gerilim aralığı | 184 V AC ... 264 V AC 96 V AC ... 144 V AC |
| Tipik ulusal şebeke gerilimi | 120 V AC 230 V AC |
| Besleme geriliminin tipi | AC |
| AC frekans aralığı | 45 Hz ... 65 Hz |
| Tampon peryodu | 1 h (38 AH) |
| Akım tüketimi | 10,4 A (100 V AC) 10,5 A (110 V AC) 10,5 A (120 V AC) 9,7 A (130 V AC) 6,4 A (200 V AC) 6 A (210 V AC) 5,7 A (220 V AC) 5,5 A (230 V AC) 5,3 A (240 V AC) |
| Değişken bağlantı eşiği | UPS-CONF yazılım ile konfigüre edilebilir |
| Güç faktörü (cos phi) | 0,9 |
| Baypas sigortası | T 15 A / 250 V (MDA -15-R) |
| İzin verilen sigorta | B16 230 V AC 20 A (120 V AC, Listed breaker) |
| Tanım | Remote |
| Düşük sinyal | SGnd'a < 2,7 kΩ şekilde bağlantı |
| Yüksek sinyal | Açık (akü. başlatma ile SGnd arasında > 35 kΩ) |
| Bataryadan başlatma 120 V AC düşük sinyal | SGnd'a < 2,7 kΩ şekilde bağlantı |
| Bataryadan başlatma 120 V AC yüksek sinyal | Açık (Batarya Başlatma ile SGnd arasında > 200 kΩ) |
| IEC 62040-3 standardına göre sınıflandırma | VFI-SS-111 |
| Verimlilik | > 92 % (120 V AC) > 94 % (230 V AC) |
| Nominal çıkış gerilimi | 100 V AC 110 V AC 120 V AC 130 V AC 200 V AC 210 V AC 220 V AC 230 V AC 240 V AC |
| Çıkış geriliminin şekli | Saf sinüs |
| Nominal çıkış akımı (IN) | 7,8 A (100 V AC) 8,1 A (110 V AC) 8,3 A (120 V AC) 7,7 A (130 V AC) 5 A (200 V AC) 4,8 A (210 V AC) 4,5 A (220 V AC) 4,3 A (230 V AC) 4,2 A (240 V AC) |
| POWER BOOST (IBoost) | 13 A (120 V AC) 7 A (230 V AC) |
| Çıkış gücü | 778 VA (700 W) 889 VA (800 W) 1000 VA (900 W) 1000 VA (900 W) 1000 VA (900 W) 1000 VA (900 W) 1000 VA (900 W) 1000 VA (900 W) 1000 VA (900 W) |
| Görünür güç | 1 kVA (UN 120 V AC) |
| Nominal güç | 900 W (UN 120 V AC) |
| Maksimum yüksüz güç kaybı | tip. 17 W (120 V AC) tip. 25 W (230 V AC) |
| Nominal yükte maks. güç kaybı | tip. 79 W (120 V AC) tip. 55 W (230 V AC) |
| Tepe faktörü | 2,8 |
| Anahtarlama süresi | 0 ms |
| Paralel bağlantı | evet, 2 |
| Seri bağlantı | hayır |
| Nominal çıkış gerilimi | 120 V AC ±2 % 230 V AC ±2 % |
| Nominal çıkış akımı (IN) | 8,3 A 4,3 A (230 V AC) |
| POWER BOOST (IBoost) | 13 A 7 A |
| Nominal çıkış gerilimi | 120 V AC ±2 % 230 V AC ±2 % |
| Nominal çıkış akımı (IN) | 4,3 A (230 V AC) 8,3 A (120 V AC) |
| POWER BOOST (IBoost) | 7 A (230 V AC) 13 A (120 V AC) |
| Nominal çıkış frekansı | ± 60 Hz ±0,5 % (55 Hz - < 65 Hz bir giriş frekansı) ± 50 Hz ±0,5 % (45 Hz - < 55 Hz bir giriş frekansı) |
| Çıkış gerilimi | 24 V |
| Sürekli yük akımı | ≤ 20 mA |
| Çıkış gerilimi | 24 V |
| Sürekli yük akımı | ≤ 20 mA |
| Çıkış gerilimi | 24 V |
| Sürekli yük akımı | ≤ 20 mA |
| Çıkış gerilimi | 24 V |
| Sürekli yük akımı | ≤ 20 mA |
| Çıkış gerilimi | 24 V (SELV) |
| Sürekli yük akımı | ≤ 20 mA |
| Nominal gerilim UN | 2x 24 V DC |
| Şarj gerilimi sonu | 58 V (kompanze edilen sıcaklık) |
| Şarj akımı | 5 A |
| Nominal kapasite aralığı | 3,4 Ah ... 190 Ah (5x 38 Ah) |
| Akü teknolojisi | VRLA, VRLA-WTR |
| Şarj karakteristik eğrisi | IU0U |
| İzin verilen yedek sigorta | 50 A / 58 V |
| Bağlantı yöntemi | Vidalı bağlantı |
| Tek damarlı min. iletken kesit alanı | 0,2 mm² |
| Tek damarlı maks. iletken kesit alanı | 6 mm² |
| Çok damarlı min. iletken kesit alanı | 0,2 mm² |
| Çok damarlı maks. iletken kesit alanı | 4 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıflı, min. | 0,25 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıflı, maks. | 4 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıfsız, min. | 0,25 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıfsız, maks. | 4 mm² |
| İletken kesit alanı AWG min. | 30 |
| İletken kesit alanı AWG max. | 10 |
| Kablo soyma uzunluğu | 8 mm |
| Sıkma torku, min | 0,5 Nm |
| Sıkma torku, maks. | 0,6 Nm |
| Bağlantı yöntemi | Vidalı bağlantı |
| Tek damarlı min. iletken kesit alanı | 0,2 mm² |
| Tek damarlı maks. iletken kesit alanı | 6 mm² |
| Çok damarlı min. iletken kesit alanı | 0,2 mm² |
| Çok damarlı maks. iletken kesit alanı | 4 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıflı, min. | 0,25 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıflı, maks. | 4 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıfsız, min. | 0,25 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıfsız, maks. | 4 mm² |
| İletken kesit alanı AWG min. | 30 |
| İletken kesit alanı AWG max. | 10 |
| Kablo soyma uzunluğu | 8 mm |
| Sıkma torku, min | 0,5 Nm |
| Sıkma torku, maks. | 0,6 Nm |
| Bağlantı yöntemi | Vidalı bağlantı |
| Tek damarlı min. iletken kesit alanı | 0,2 mm² |
| Tek damarlı maks. iletken kesit alanı | 2,5 mm² |
| Çok damarlı min. iletken kesit alanı | 0,2 mm² |
| Çok damarlı maks. iletken kesit alanı | 2,5 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıflı, min. | 0,2 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıflı, maks. | 2,5 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıfsız, min. | 0,2 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıfsız, maks. | 2,5 mm² |
| İletken kesit alanı AWG min. | 30 |
| İletken kesit alanı AWG max. | 12 |
| Kablo soyma uzunluğu | 8 mm |
| Sıkma torku, min | 0,5 Nm |
| Sıkma torku, maks. | 0,6 Nm |
| Arabirim | MINI-USB tip B |
| Özellikler | kilitlenebilir |
| Maksimum kablo uzunluğu | 3 m |
| Sinyalleme tipleri | LED Aktif anahtarlama çıkışı |
| Sinyal tanımı | AC OK |
| Durum göstergesi | LED |
| Renk | yeşil |
| Sinyal tanımı | Alarm |
| Durum göstergesi | LED |
| Renk | kırmızı |
| Sinyal tanımı | Akü modu |
| Durum göstergesi | LED |
| Renk | sarı |
| Sinyal tanımı | Ready P>Pn |
| Durum göstergesi | LED |
| Renk | yeşil |
| Sinyal tanımı | Sinyal girişleri ve çıkışları için referans potansiyeli |
| Faz sayısı | 1,00 |

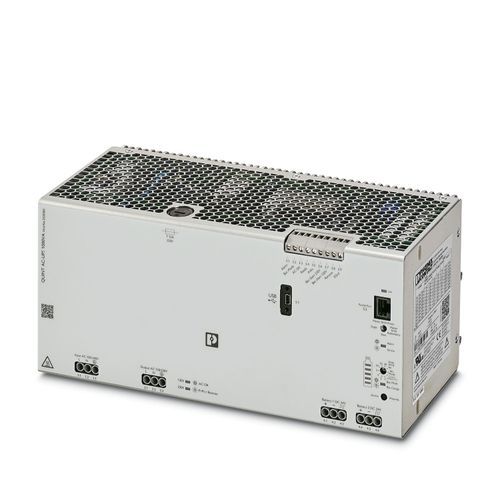

| Ürün tipi | AC kesintisiz güç kaynağı |
| Ürün gamı | QUINT AC UPS |
| MTBF (IEC 61709, SN 29500) | 217546 h (230 V AC, için 40 °C) |
| Koruma sınıfı | I |
| Aşırı gerilim kategorisi | II |
| Kirlilik sınıfı | 3 (≤ 130 V AC) 2 (> 200 V AC) |
| Süre | 68970 h |
| Genişlik | 290 mm |
| Yükseklik | 130 mm |
| Derinlik | 125 mm |
| Montaj mesafesi sağ/sol | 5 mm / 5 mm |
| Montaj mesafesi üst/alt | 50 mm / 50 mm |
| Montaj tipi | DIN rayı montajı |
| Muhafaza malzemesi | Metal |
| Kapak vesiyonu | Çelik sac, DIN EN ISO2081 kaplama - Fe/Zn 18/B/TopCoat saydam mavi |
| Kenar elemanı versiyonu | Alüminyum plaka, DIN EN 573-3 |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -25 °C ... 60 °C (> 50 °C: 2,5 % / K) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Maksimum yükseklik | ≤ 3000 m (> 2000 m: 0,6 % / 100 m) |
| İklim sınıfı | 3K3 (EN 60721) |
| İzin verilen maks. bağıl nem (çalışma) | ≤ 95 % |
| Şok | her boşluk yönünde 15g (EN 60068-2-27) |
| Titreşim (çalışma) | 5 Hz ... 100 Hz, 0,7g (EN 60068-2-6) |
| Standart tanımlama | Kesintisiz güç kaynakları |
| Standartlar/spesifikasyonlar | EN 62040-1 |
| Tanımlama | UL/C-UL Recognized UL 1778 |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Alçak Gerilim Yönetmeliği (LVD) | 2014/35/EC Alçak Gerilim Yönetmeliğine uygun |
| Parazit yayılımı | EN 62040-2'ye göre gürültü emisyonu |
| Parazite dayanıklılık | EN 62040-2'ye göre bağışıklık Bağışıklık EN 61000-6-1 uyarınca (özel konut), EN 61000-6-2 uyarınca (endüstriyel) |
| İletilen girişim emisyonu | EN 62040-02 (Sınıf C2) |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | ± 6 kV |
| Hava deşarjı | ± 8 kV |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 80 MHz ... 6 GHz |
| Test alan şiddeti | 10 V/m |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | ± 2 kV ± 2 kV |
| Çıkış | ± 2 kV |
| Sinyal | ± 2 kV ± 2 kV (USB) |
| Açıklamalar | Kriter A (USB için B) |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Sinyal | 1 kV (asimetrik) |
| Açıklamalar | Kriter B |
| Giriş/Çıkış | ± 1 kV (simetrik) ± 2 kV (asimetrik) |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| Frekans aralığı | 0,15 MHz ... 80 MHz |
| Açıklamalar | Kriter A |
| Gerilim | 10 V |
| Standartlar/yönetmelikler | EN 61000-4-8 |
| Frekans | 50 Hz 60 Hz |
| Test alan şiddeti | 100 A/m |
| Açıklamalar | Kriter A |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
