| Akü ile ilgili not | Bu ürün, birkaç ayda bir şarj edilmesi gereken sınırlı raf ömrüne sahip bir akü içerir. Ürün ambalajında akünün ne zaman başlatılması veya şarj edilmesi gerektiği belirtilmiştir. Genel raf ömrü, enerji depolama cihazları alanında "Son başlatma" altında belirtilmiştir. |
| Giriş gerilimi | 230 V AC |
| Giriş gerilim aralığı | 184 V AC ... 264 V AC |
| Besleme geriliminin tipi | AC |
| Frekans aralığı (fN) | 45 Hz ... 55 Hz 55 Hz ... 65 Hz |
| Akım tüketimi | 3 A (maks.) |
| Güç faktörü (cos phi) | 0,8 |
| Giriş sigortası | 10 A 400 V gRL |
| İzin verilen sigorta | B6 B10 B16 |
| Tanım | Remote |
| Düşük sinyal | SGnd'a < 2,7 kΩ şekilde bağlantı |
| Yüksek sinyal | Açık (akü. başlatma ile SGnd arasında > 35 kΩ) |
| Bataryadan başlatma 230 V AC düşük sinyal | SGnd'a < 2,7 kΩ şekilde bağlantı |
| Bataryadan başlatma 230 V AC yüksek sinyal | Açık (Batarya Başlatma ile SGnd arasında > 200 kΩ) |
| IEC 62040-3 standardına göre sınıflandırma | VFD-SS-311 |
| Verimlilik | > 95 % (100% yük, şarj edilmiş akü ile) ~ 81 % (%100 yük ) |
| Nominal çıkış gerilimi | 230 V AC |
| Çıkış geriliminin şekli | Saf sinüs |
| Nominal çıkış akımı (IN) | 3 A |
| Köprüleme süresi | 60 s |
| Paralel UPS bağlantı | hayır |
| Seri UPS bağlantı | hayır |
| Görünür güç | 750 VA |
| Nominal güç | 600 W (Gerçek güç) |
| Tepe faktörü | 2,8 |
| Anahtarlama süresi | < 10 ms |
| Paralel bağlantı | hayır |
| Seri bağlantı | hayır |
| Nominal çıkış gerilimi | 230 V AC |
| Nominal çıkış akımı (IN) | 3 A (750 VA) |
| Nominal çıkış gerilimi | 230 V AC |
| Nominal çıkış akımı (IN) | 3 A (750 VA) |
| Frekans (şebekeden çalışmada otomatik algılama sonrasında) | 50 Hz 60 Hz |
| Çıkış gerilimi | 24 V (SELV) |
| Sürekli yük akımı | ≤ 20 mA |
| Çıkış gerilimi | 24 V (SELV) |
| Sürekli yük akımı | ≤ 20 mA |
| Çıkış gerilimi | 24 V (SELV) |
| Sürekli yük akımı | ≤ 20 mA |
| Sinyal toprağı SGnd | Bat. Modu, Hazır Uzak ve Bat. Başlatma için referans potansiyeli |
| Nominal gerilim UN | 24 V DC |
| Şarj akımı | 0,7 A ... 1,1 A |
| Nominal kapasite | 4 Ah |
| Nominal kapasite aralığı | 4 Ah |
| Şarj süresi | 7 h |
| Tampon peryodu | 20 dk (100 W) 4 dk (300 W) 1 dk (600 W) |
| En son devreye alma tarihi (sadece akü) | 6 Ay (0 °C ... 20 °C) |
| En geç çalışma (sadece akü) - aralık | 6 Ay ... 3 Ay (20 °C ... 30 °C) 3 Ay ... 1 Ay (30 °C ... 40 °C) |
| Akü teknolojisi | Şarj edilebilir kurşun akü modülü |
| Hafıza medyası | Şarj edilebilir kurşun akü modülü |
| Akümülatör tipi | 2x Panasonic UP-VW1220P1 / BB Battery HR4.2-12FR |
| Harici akü ile genişletilebilir | 1x 24 V 4 Ah |
| Akü sigortası | 40 A, 32 V |
| Bağlantı yöntemi | Push-in bağlantı |
| Tek damarlı min. iletken kesit alanı | 0,2 mm² |
| Tek damarlı maks. iletken kesit alanı | 4 mm² |
| Çok damarlı min. iletken kesit alanı | 0,2 mm² |
| Çok damarlı maks. iletken kesit alanı | 2,5 mm² |
| İletken kesit alanı AWG min. | 24 |
| İletken kesit alanı AWG max. | 12 |
| Kablo soyma uzunluğu | 10 mm |
| Bağlantı yöntemi | Push-in bağlantı |
| Tek damarlı min. iletken kesit alanı | 0,2 mm² |
| Tek damarlı maks. iletken kesit alanı | 4 mm² |
| Çok damarlı min. iletken kesit alanı | 0,2 mm² |
| Çok damarlı maks. iletken kesit alanı | 2,5 mm² |
| İletken kesit alanı AWG min. | 24 |
| İletken kesit alanı AWG max. | 12 |
| Kablo soyma uzunluğu | 10 mm |
| Bağlantı yöntemi | Push-in bağlantı |
| Tek damarlı min. iletken kesit alanı | 0,2 mm² |
| Tek damarlı maks. iletken kesit alanı | 1,5 mm² |
| Çok damarlı min. iletken kesit alanı | 0,2 mm² |
| Çok damarlı maks. iletken kesit alanı | 1,5 mm² |
| İletken kesit alanı AWG min. | 24 |
| İletken kesit alanı AWG max. | 16 |
| Kablo soyma uzunluğu | 8 mm |
| Bağlantı yöntemi | Push-in bağlantı |
| Tek damarlı min. iletken kesit alanı | 0,2 mm² |
| Tek damarlı maks. iletken kesit alanı | 1,5 mm² |
| Çok damarlı min. iletken kesit alanı | 0,2 mm² |
| Çok damarlı maks. iletken kesit alanı | 1,5 mm² |
| İletken kesit alanı AWG min. | 24 |
| İletken kesit alanı AWG max. | 16 |
| Kablo soyma uzunluğu | 8 mm |
| Arabirim | MINI-USB tip B |
| Maksimum kablo uzunluğu | 3 m |
| Sinyalleme tipleri | LED |
| Sinyal tanımı | Alarm |
| Durum göstergesi | LED |
| Renk | kırmızı |
| Sinyal tanımı | Akü modu |
| Durum göstergesi | LED |
| Renk | sarı |
| Sinyal tanımı | Ready |
| Durum göstergesi | LED |
| Renk | yeşil |
| Sinyal tanımı | Akü şarj |
| Durum göstergesi | LED |
| Renk | sarı |
| Sinyal tanımı | Servis |
| Durum göstergesi | LED |
| Renk | kırmızı |
| Faz sayısı | 1,00 |

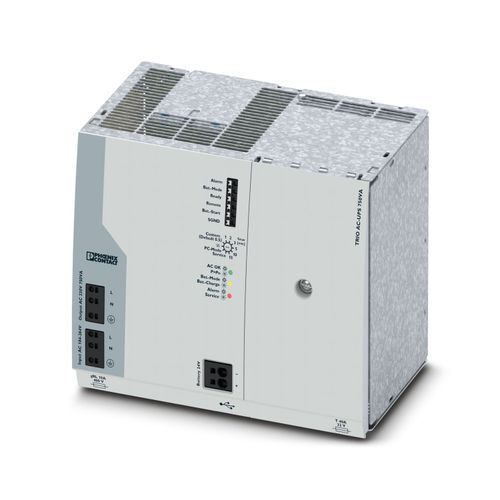

| Ürün tipi | AC kesintisiz güç kaynağı |
| Ürün gamı | TRIO AC UPS – entegre edilmiş aküye sahip kesintisiz güç kaynağı |
| MTBF (IEC 61709, SN 29500) | > 206000 h (40 °C) |
| Koruma sınıfı | I |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 2 |
| Süre | 32000 h |
| Genişlik | 210 mm |
| Yükseklik | 170 mm |
| Derinlik | 136 mm |
| Montaj mesafesi sağ/sol | 0 mm / 0 mm |
| Montaj mesafesi üst/alt | 50 mm / 50 mm |
| Montaj tipi | DIN rayı montajı |
| Gövde tipi | DX51D+AZ (çelik sac / Galvalume) |
| Kapak vesiyonu | PC + ABS |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | 0 °C ... 40 °C |
| Ortam sıcaklığı (stok/nakliye) | -15 °C ... 40 °C (şarjlı enerji depolama cihazı) |
| Maksimum yükseklik | ≤ 3000 m (> 2000 m, zayıflamayı dikkate alın) |
| İklim sınıfı | 3K3 (EN 60721'e uygun) |
| İzin verilen maks. bağıl nem (çalışma) | ≤ 95 % (25°C yoğuşmasız) |
| Şok | her boşluk yönünde 20g (EN 60068-2-27) UWA 130 ile her bir boşluk yönünde 30g |
| Titreşim (çalışma) | 5 Hz ... 100 Hz, 0,7g (EN 60068-2-6) |
| Standart kesintisiz güç kaynakları | EN 62040-1 |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Alçak Gerilim Yönetmeliği (LVD) | 2014/35/EC Alçak Gerilim Yönetmeliğine uygun |
| Parazit yayılımı | EN 62040-2'ye göre gürültü emisyonu |
| Parazite dayanıklılık | EN 62040-2'ye göre bağışıklık |
| İletilen girişim emisyonu | EN 62040-02 (Sınıf C2) |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | 6 kV (Test seviyesi 3) |
| Hava deşarjı | 8 kV (Test seviyesi 3) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 80 MHz ... 3 GHz |
| Test alan şiddeti | 10 V/m |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | 2 kV (Test seviyesi 3 - asimetrik) 2 kV (Test seviyesi 3 - asimetrik) |
| Çıkış | 2 kV (Test seviyesi 3 - asimetrik) |
| Sinyal | 2 kV (Test seviyesi 3 - asimetrik) 2 kV (Test seviyesi 3 - asimetrik) |
| Açıklamalar | Kriter A (USB için B) |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | 1 kV (Test seviyesi 2 - simetrik) 2 kV (Test seviyesi 3 - asimetrik) |
| Çıkış | 1 kV (Test seviyesi 2 - simetrik) 2 kV (Test seviyesi 3 - asimetrik) |
| Sinyal | 1 kV (Test seviyesi 2 - asimetrik) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| Frekans aralığı | 0,15 MHz ... 80 MHz |
| Açıklamalar | Kriter A |
| Gerilim | 10 V |
| Standartlar/yönetmelikler | EN 61000-4-8 |
| Frekans | 50 Hz |
| Test alan şiddeti | 100 A/m |
| Açıklamalar | Kriter A |
| DIN 55011'e göre yayılan radyo parazit gerilimi | EN 55011 (EN 55022) Sınıf B, uygulama alanı: Endüstri ve konut |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
