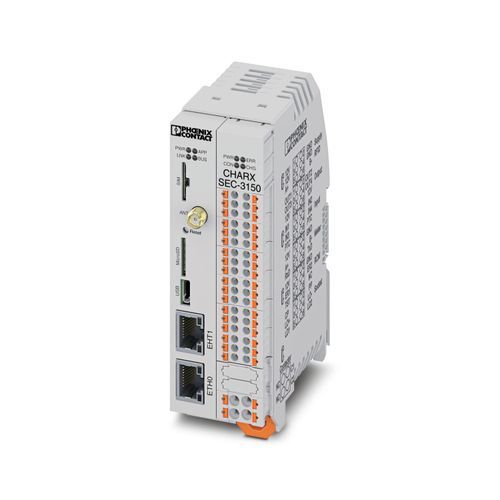

| Ürün tipi | AC şarj kontrolörü |
| Ürün gamı | CHARX control modular |
| Tasarım | Gömülü Linux sistemi ile |
| Çalışma modu | Stand-Alone İstemci Sunucu |
| Şarj standardı | IEC 61851-1 ISO/IEC 15118 |
| Şarj modu | Mod 3, Durum B + C + C |
| Aşırı gerilim kategorisi | III |
| Veri depolama | 8 GByte (eMMC) |
| Besleme gerilimi | 12 V DC ±5 % |
| Besleme gerilim aralığı | 11,4 V DC ... 12,6 V DC |
| Maks. akım tüketimi | 2 A (Bağımsız işletim) |
| Dijital giriş sayısı | 4 |
| Giriş tanımlaması | Dijital giriş |
| Nominal giriş gerilimi UN | 12 V |
| Giriş gerilim aralığı U1 | 0 V ... 3 V (Kapalı) |
| Giriş gerilim aralığı U2 | 9 V ... 15 V (On) |
| Çıkış ismi | Dijital çıkış |
| Numara çıkışlar | 4 |
| Maksimum çıkış gerilimi | ≤ 12 V (Alt-bant işletim) |
| Maksimum çıkışı akımı | maks. 600 mA |
| Bağlantı yöntemi | geçmeli Push-in teknolojisi |
| İletken kesiti, tek telli | 0,14 mm² ... 1,5 mm² |
| Esnek iletken kesiti | 0,2 mm² ... 2,5 mm² |
| Kablo kesiti AWG | 24 ... 16 |
| Arabirim | Ethernet (2x) Hücresel haberleşme (4G/2G) CHARX control modular sistem bus USB-C |
| Arayüz tanımı | GSM / GPRS / EDGE / LTE (FDD) |
| Not | Bu ürün için, aksesuarlarda uygun bir anten bulabilirsiniz |
| Frekans | 700 MHz (LTE B28, donanım revizyonu 1.4 veya sonrası) 800 MHz (LTE B20) 900 MHz (LTE B8) 1800 MHz (LTE B3) 2100 MHz (LTE B1, donanım revizyonu 1.4 veya sonrası) 2600 MHz (LTE B7, donanım revizyonu 1.4 veya sonrası) 900 MHz (GSM/GPRS/EDGE ) 1800 MHz (GSM/GPRS/EDGE ) |
| Anten | 50 Ω empedans SMA anten soketi |
| SIM arayüzü | Mikro SIM (3FF) |
| LTE | CAT1 |
| Desteklenen protokoller | OCPP 1.6J |
| Arabirim | Ethernet |
| Bağlantı yöntemi | RJ45 dişi konnektör |
| Arabirim adeti | 2 |
| Desteklenen cihaz sayısı | 2 |
| Seri iletim hızı | 10/100 Mbps |
| İletim uzunluğu | 100 m |
| Desteklenen protokoller | OCPP 1.6J Modbus/TCP MQTT HTTP HTTPS |
| Arabirim | Konfigürasyon ve diyagnostik |
| Bağlantı yöntemi | USB tip C |
| Arabirim adeti | 1 |
| Desteklenen protokoller | RNDIS |
| Arabirim | Enerji sayacı |
| Bus sistemi | RS-485 |
| İletim hızı aralığı | 9,6 kbps ... 115,2 kbps (Seçili enerji analizörüne göre otomatik ayar) |
| Arabirim | RFID okuyucular |
| Bus sistemi | RS-485 |
| İletim hızı aralığı | 9,6 kbps ... 115,2 kbps (Seçili RFID okuyucuya göre otomatik ayar) |
| Arabirim | CHARX control modular sistem bus |
| Bağlantı yöntemi | DIN rayı bus konnektörleri |
| Arabirim adeti | 1 |
| Koruma sınıf | IP20 |
| Ortam sıcaklığı (çalışma) | -25 °C ... 65 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 80 °C |
| İzin verilen nem (çalışma) | 5 % ... 95 % (yoğunlaşma yok) |
| İzin verilen nem (stok/nakliye) | 5 % ... 95 % (yoğunlaşma yok) |
| Hava basıncı (çalışma) | 70 kPa ... 106 kPa (deniz seviyesinden 3000 m’ye kadar) |
| Hava basıncı (stok/nakliye) | 58 kPa ... 106 kPa (deniz seviyesinden 4500 m’ye kadar) |
| Uygunluk | CE uyumu |
| Standartlar/yönetmelikler | IEC 61851-1 ISO 15118 |
| Montaj tipi | DIN rayı montajı |
| Montaj açıklaması | DIN rayı montajı |
| Montaj pozisyonu | herhangibir |
