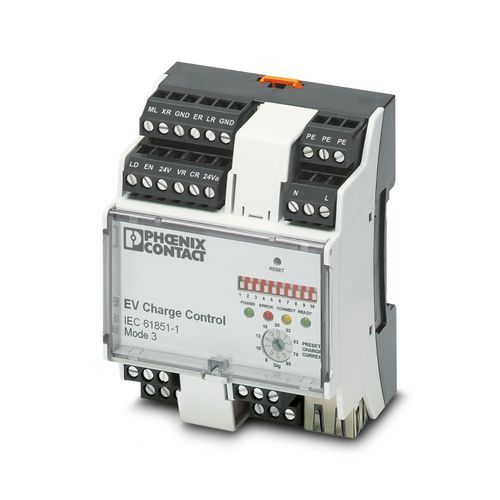

| Ürün tipi | AC şarj kontrolörü |
| Ürün gamı | CHARX control advanced |
| Uygulama | Ticari uygulamalar için AC şarj kontrolörü (EU) |
| Çalışma modu | Stand-Alone İstemci |
| Şarj standardı | Tip 2 |
| Şarj modu | Mod 3, Durum B + C + C |
| Şarj noktası sayısı | 1 |
| Şarj akımı tipi | AC 3-faz |
| Akım tüketimi | < 1 W |
| Şebeke arızası durumunda kilit açıcı | Opsiyonel olarak EM-EV-CLR-12V kilit çözme modülü (Sipariş No. 2903246) ile |
| Besleme gerilimi | 230 V |
| Besleme gerilim aralığı | 110 V AC ... 240 V AC (nominal gerilim aralığı) 95 V AC ... 264 V AC |
| Maks. akım tüketimi | 40 mA |
| Nominal güç tüketimi | < 1 W (Yüksüz) |
| Frekans aralığı | 45 Hz ... 65 Hz |
| Dijital giriş sayısı | 4 |
| Frekans aralığı | 50 Hz ... 60 Hz |
| Nominal akım IN | ≤ 8 mA |
| Nominal giriş gerilimi UN | 24 V |
| Giriş gerilim aralığı U1 | -3 V ... 5 V (Kapalı) |
| Giriş gerilim aralığı U2 | 15 V ... 30 V (On) |
| Çıkış ismi | 4 dijital çıkış |
| Bağlantı sistemi | Vidalı bağlantı |
| Maksimum çıkış gerilimi | 30 V |
| Maksimum çıkışı akımı | 0,2 A (Tüm çıkışlar için toplam akım, dahili beslemeli) |
| Kanal başına maksimum çıkışı akımı | 0,6 A (Her çıkış için; harici beslemeli) |
| Çıkış ismi | Röle çıkışı V1,2 |
| Maksimum anahtarlama gerilimi | 250 V AC |
| Maks. anahtarlama akımı | 2 A |
| Çıkış ismi | Röle çıkışı C1,2 |
| Minimum anahtarlama kapasitesi | 1500 VA |
| Maksimum anahtarlama gerilimi | 250 V AC (Harici besleme) |
| Maks. anahtarlama akımı | 2 A |
| Çıkış ismi | Röle çıkışı R1.3 ve R2.4 |
| Minimum anahtarlama kapasitesi | 180 VA |
| Maksimum anahtarlama gerilimi | 30 V AC/DC (Harici besleme) |
| Maks. anahtarlama akımı | 2 A |
| Bağlantı yöntemi | Vidalı bağlantı |
| İletken kesiti, tek telli | 0,2 mm² ... 4 mm² |
| Esnek iletken kesiti | 0,2 mm² ... 2,5 mm² |
| Kablo kesiti AWG | 24 ... 12 |
| Arabirim | Ethernet (1x) RS-485 2 telli |
| Bus sistemi | RS-485 |
| Bağlantı yöntemi | Vidalı bağlantı |
| Arabirim adeti | 1 |
| Desteklenen cihaz sayısı | 1 |
| İletim hızı | 9,6 kbps (Standart) |
| İletim hızı aralığı | 2,4 kbps ... 19,2 kbps (ayarlanabilir) |
| Data akış kontrolü/protokolleri | Modbus/RTU (slave) |
| Arabirim | Ethernet |
| Bus sistemi | RJ45 |
| Bağlantı yöntemi | RJ45 dişi konnektör |
| Arabirim adeti | 1 |
| Seri iletim hızı | 10/100 Mbps |
| İletim uzunluğu | maks. 100 m (ekranlı, bükümlü çift veri kablosu ile) |
| Desteklenen protokoller | Modbus/TCP |
| Koruma sınıf | IP20 |
| Ortam sıcaklığı (çalışma) | -25 °C ... 60 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| İzin verilen nem (çalışma) | 30 % ... 95 % (yoğunlaşma yok) |
| Uygunluk | CE uyumu |
| Elektromanyetik uyum | 2004/108/EC EMC yönetmeliği ile uyumlu |
| Alçak Gerilim Yönetmeliği (LVD) | 2006/95/EC AG yönetmeliği ile uyumlu |
| Parazite dayanıklılık | EN 61000-6-2 |
| Muhafaza | DIN 43880 |
| Yayılan parazit | EN 61000-6-3 |
| Standartlar/yönetmelikler | IEC 61851-1 |
| Montaj tipi | DIN rayı montajı |
| Montaj pozisyonu | herhangibir |
