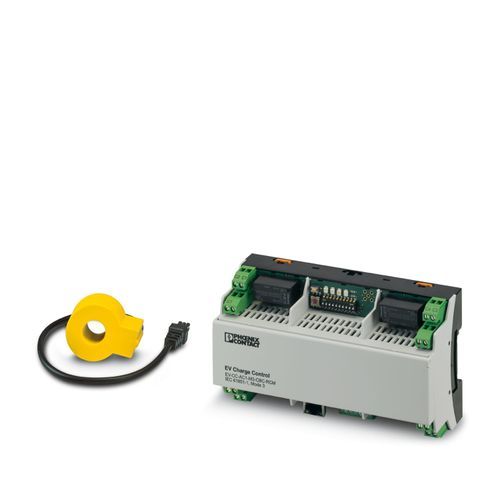

| Ürün tipi | AC şarj kontrolörü |
| Ürün gamı | CHARX control advanced plus |
| Uygulama | Özel ve ticari uygulamalar için AC şarj kontrolörü (EU/CN) |
| Çalışma modu | Stand-Alone İstemci |
| Şarj modu | Mod 3, Durum B + C + C |
| Aşırı gerilim kategorisi | II |
| Şarj noktası sayısı | 1 |
| Şarj akımı tipi | AC |
| Akım tüketimi | < 3 W (Yüksüz) |
| Güç tüketimi | < 10 W |
| Şebeke arızası durumunda kilit açıcı | Altyapı Fişinin veya Altyapı Soket Çıkışının ayırılması için kilitleme aktüatörüne entegre çözme fonksiyonu |
| Bağlantı yöntemi | Konnektör |
| Ölçme bobininin çapı | 15 mm |
| Nominal frekans fn | ≤ 2000 Hz |
| Nominal fark akımı | ± 300 mA |
| Artık akım IΔn | 30 mA (AC) 6 mA (DC) |
| Nominal akım In | 32 A (Üç fazlı, 4x6 mm²) 48 A (Tek fazlı) |
| IΔn için açma süresi | < 180 ms |
| 2 x IΔN için tepki süresi | < 70 ms |
| 5xIΔn için açma süresi | < 20 ms |
| Besleme gerilimi | 230 V |
| Besleme gerilim aralığı | 100 V AC ... 240 V AC (nominal gerilim aralığı) |
| Nominal güç tüketimi | < 3 W (Yüksüz) |
| Güç tüketimi | < 10 W (maksimum) |
| Frekans aralığı | 50 Hz ... 60 Hz |
| Dijital giriş sayısı | 5 |
| Giriş tanımlaması | Dijital giriş |
| Nominal akım IN | ≤ 4 mA |
| Nominal giriş gerilimi UN | 12 V |
| Giriş gerilim aralığı | 0 V ... 3 V (Kapalı) |
| Giriş gerilim aralığı U2 | 9 V ... 15 V (On) |
| Çıkış ismi | 4 dijital çıkış |
| Bağlantı sistemi | Vidalı bağlantı |
| Maksimum çıkış gerilimi | 30 V |
| Maksimum çıkışı akımı | 0,2 A (Tüm çıkışlar için toplam akım, dahili beslemeli) |
| Kanal başına maksimum çıkışı akımı | 0,6 A (Her çıkış için; harici beslemeli) |
| Çıkış ismi | Röle çıkışı C1,2 |
| Minimum anahtarlama kapasitesi | 4000 VA |
| Maksimum anahtarlama gerilimi | 250 V AC (Harici besleme) |
| Maks. anahtarlama akımı | 16 A |
| Çıkış ismi | Motor anahtarlama çıkışı |
| Maksimum anahtarlama gerilimi | 12 V (Dahili besleme) |
| Maks. anahtarlama akımı | 1 A (maksimum) |
| Bağlantı yöntemi | Vidalı bağlantı |
| İletken kesiti, tek telli | 0,2 mm² ... 4 mm² |
| Esnek iletken kesiti | 0,2 mm² ... 2,5 mm² |
| Kablo kesiti AWG | 24 ... 12 |
| Bağlantı yöntemi | Vidalı bağlantı |
| İletken kesiti, tek telli | 0,14 mm² ... 1,5 mm² |
| Esnek iletken kesiti | 0,2 mm² ... 1 mm² |
| Kablo kesiti AWG | 26 ... 16 |
| Arabirim | Ethernet (1x) RS-485 2 telli |
| Bus sistemi | RS-485 |
| Bağlantı yöntemi | Vidalı bağlantı |
| Arabirim adeti | 1 (enerji ölçüm cihazı ve RFID okuyucu için) |
| Desteklenen cihaz sayısı | 2 |
| İletim hızı aralığı | 4,8 kbps ... 115,2 kbps (ayarlanabilir) |
| Desteklenen protokoller | Modbus/RTU (Master) |
| Arabirim | Ethernet |
| Bağlantı yöntemi | RJ45 dişi konnektör |
| Arabirim adeti | 1 |
| Seri iletim hızı | 10/100 Mbps |
| İletim uzunluğu | 100 m |
| Desteklenen protokoller | Modbus/TCP |
| Durum göstergesi | 5 x LEDs |
| Koruma sınıf | IP20 |
| Ortam sıcaklığı (çalışma) | -25 °C ... 60 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Rakım | < 2000 m |
| İzin verilen nem (çalışma) | 30 % ... 95 % (yoğuşmasız) |
| Uygunluk | CE uyumu |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Alçak Gerilim Yönetmeliği (LVD) | 2014/35/EC Alçak Gerilim Yönetmeliğine uygun |
| Parazite dayanıklılık | EN 61000-6-2 |
| Statik elektriğin deşarjına dayanım | EN 61000-4-2: 8 kV hava, 4 kV kontak deşarjı |
| Elektromanyetik alanlara dayanım | EN 61 000-4-3, 80---1000 MHz, 10 V/m |
| Yüksek frekans dayanımı | EN 61 000-4-6, 0.15...80 MHz, 10 V |
| Hızlı transientlere dayanım (Burst) | EN 61 000-4-4: 2 kV AC şebeke girişi, 1 kV veri kablosu |
| Muhafaza | DIN 43880 |
| Yayılan parazit | EN 61000-6-3 |
| Standartlar/yönetmelikler | IEC 61851-1 |
| Montaj tipi | DIN rayı montajı |
| Montaj pozisyonu | herhangibir |
