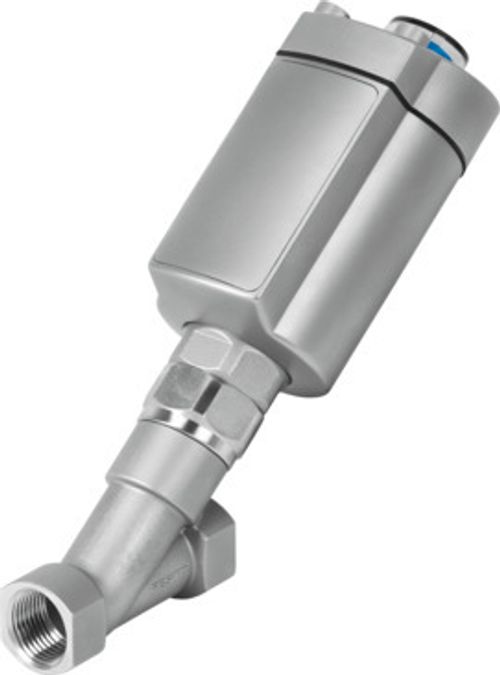

| Tasarım | Piston tahrikli oturmalı valf
Diyafram tahrikli popet valf |
| Çalıştırma türü | pnömatik |
| Montaj konumu | herhangi bir |
| Montaj türü | Hat kurulumu |
| Hat bağlantısı | DIN ISO 228'e göre dişli soket G1/2
DIN ISO 228'e göre dişli soket G3/4
DIN ISO 228'e göre dişli soket G1
DIN ISO 228'e göre dişli soket G1 1/4
DIN ISO 228'e göre dişli soket G1 1/2
DIN ISO 228'e göre dişli soket G2
DIN ISO 228'e göre dişli soket G2 1/2
ANSI/ASME B 1.20.1'e göre dişli soket 1/2 NPT
ANSI/ASME B 1.20.1'e göre dişli soket 3/4 NPT
ANSI/ASME B 1.20.1'e göre dişli soket 1 NPT
ANSI/ASME B 1.20.1'e göre dişli soket 1 1/4 NPT
ANSI/ASME B 1.20.1'e göre dişli soket 1 1/2 NPT
ANSI/ASME B 1.20.1'e göre dişli soket 2 NPT
ANSI/ASME B 1.20.1'e göre dişli soket 2 1/2 NPT
DIN 10226'ya göre dişli soket RC1/2
DIN 10226'ya göre dişli soket RC3/4
DIN 10226'ya göre dişli soket RC1
DIN 10226'ya göre dişli soket RC1 1/4
DIN 10226'ya göre dişli soket RC1 1/2
DIN 10226'ya göre dişli soket RC2
DIN 10226'ya göre dişli soket RC2 1/2 |
| Valf fonksiyonu | 2/2 |
| Akış yönü | tersine çevrilemez |
| Akışkan basıncı | 0 MPa ... 3 MPa |
| Akışkan basıncı | 0 bar ... 30 bar |
| Geri alma türü | mekanik yay |
| Kontrol türü | harici olarak kontrol edilen |
| Pnömatik bağlantı | Dişi diş G1/8 |
| Çalışma basıncı | 0.5 MPa ... 1 MPa |
| Çalışma basıncı | 5 bar ... 10 bar |
| Çalışma basıncı | 72.5 psi ... 145 psi |
| Sembol | 00995580
00995581
00995582
00995583
00995586 |
| Ortam | Su buharı
Mineral yağ bazlı hidrolik yağı
Soy gazlar
Mineral yağ
Su
filtrelenmiş basınçlı hava, filtre hassasiyeti 200 µm
nötr sıvılar |
| Akış yönü | Gaz şeklindeki akışkanlar için valf yuvası üzerinden
Gaz ve sıvı şeklindeki akışkanlar için valf yuvası altından |
| Ortamın ayarlanması | Açma/kapama işletimi |
| İşletim ortamı | ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava |
| Maks. viskozite | 600 mm²/sn |
| Akışkan sıcaklığı | -30 °C ... 230 °C |
| Ortam sıcaklığı | 0 °C ... 60 °C |
| Akış Kv | 4.6 m³/sa ... 77.9 m³/sa |
| Dış mekanda kullanım | IEC 60654-1'e göre hava koşullarına karşı korumalı konumlar sınıfı C1 |
| Malzeme hakkında not | RoHS uyumlu |
| LABS uygunluğu | VDMA24364 Zone III |
| Bağlantı rakoru gövdesi malzemesi | Paslanmaz çelik dökümü
Pirinç |
| Bağlantı rakoru gövdesi malzeme numarası | 1.4409
ASTM A351-CF3M
CW724R |
| Sızdırmazlık elemanları malzemesi | FPM
NBR |
| Mil contasının malzemesi | PTFE |
| Yuva conta malzemesi | PEEK
PTFE
PTFE, modifiye |
| Ürün ağırlığı | 1096 g ... 10700 g |
| Ruhsat | CRN |
| CE işareti (bkz. Uygunluk Beyanı) | AB basınçlı ekipman direktifine göre
AB patlamaya karşı koruma direktifine (ATEX) göre |
| Patlamaya karşı koruma | Zone 1 (ATEX)
Bölge 1 (UKEX)
Zone 2 (ATEX)
Zone 21 (ATEX)
Bölge 21 (UKEX)
Zone 22 (ATEX) |
| UKCA işareti (bkz. Uygunluk Beyanı) | Basınçlı cihazlar için Birleşik Krallık Yönetmelikleri
UK EX düzenlemelerine göre |
| AB dışında patlamaya karşı koruma onayı | EPL Db (GB)
EPL GB (GB) |
| Sertifikayi düzenleyen kuruluş | TÜV 968/V 1039.01/20 |
| ATEX kategorisi, gaz | II 2G |
| ATEX kategorisi, toz | II 2D |
| Ex ateşleme koruma sınıfı | Ex h IIC T6...T3 X |
| Ex ateşleme koruma sınıfı, toz | Ex h IIC T80°C...T200°C X |
| Ex ortam sıcaklığı | 0°C <= Ta <= +60°C |
| Safety Integrity Level (SIL) | SIL 2 |
| PFH | 1.36E-7 |
| PFD | 5.95E-4 |
| Boyut, tahrik | 46 mm ... 90 mm |
| Strok | 17 mm ... 26 mm |
| Kumanda fonksiyonu | Azaltılmış yay kuvvetiyle kapalı, NC
Çift etkili
Yay kuvvetiyle açık, NO
Yay kuvvetiyle kapalı, NC |
| Konum algılama | mekanik göstergeli |
| Tahrik kabini malzemesi | Paslanmaz çelik dökümü
PA takviyeli |
| Tahrik gövdesi malzeme numarası | 1.4408 |
| Depolama sıcaklığı | -10 °C ... 60 °C |
| Koruma türü | IP65
IP67 |
| Piston mili malzemesi | yüksek alaşımlı paslanmaz çelik |
| Kapak malzemesi | Paslanmaz çelik dökümü
PA takviyeli |
