| Protokol | AS arayüzü |

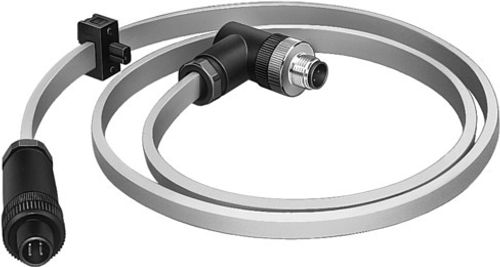

| Tasarım | Her iki tarafında kablo bulunan T dağıtıcı |
| Dağıtıcı türü | 2'ye 1 |
| İlave fonksiyonlar | Programlama cihazının AS-I yassı kablo aracılığıyla bir AS arayüzü bileşenine bağlanması. |
| Kablo tanımı | levha tutucusuz |
| Elektrik bağlantısı 1, işlev | Saha cihazı tarafı |
| Elektrik bağlantısı 1, tasarım | köşeli |
| Elektrik bağlantısı 1, bağlantı türü | Soket |
| Elektrik bağlantısı 1, kablo çıkışı | açılı |
| Elektrik bağlantısı 1, bağlantı teknolojisi | AS arayüzü |
| Elektrik bağlantısı 1, kutup/damar sayısı | 2 |
| Elektrik bağlantısı 1, dolu kutuplar/damarlar | 2 |
| Elektrik bağlantısı 1, montaj türü | takılı |
| Elektrik bağlantısı 1, bağlantı şeması | 00995700 |
| Elektrik bağlantısı 2, işlev | Saha cihazı tarafı |
| Elektrik bağlantısı 2, tasarım | yuvarlak |
| Elektrik bağlantısı 2, bağlantı türü | Soket |
| Elektrik bağlantısı 2, kablo çıkışı | düz |
| Elektrik bağlantısı 2, bağlantı teknolojisi | M12x1, EN 61076-2-101'e göre A kodlu |
| Elektrik bağlantısı 2, kutup/damar sayısı | 4 |
| Elektrik bağlantısı 2, dolu kutuplar/damarlar | 2 |
| Elektrik bağlantısı 2, montaj türü | takılı |
| Elektrik bağlantısı 2, bağlantı şeması | 00995614 |
| Elektrik bağlantısı 3, işlev | Kumanda tarafı |
| Elektrik bağlantısı 3, tasarım | yuvarlak |
| Elektrik bağlantısı 3, bağlantı türü | Soket |
| Elektrik bağlantısı 3, kablo çıkışı | açılı |
| Elektrik bağlantısı 3, bağlantı teknolojisi | M12x1, EN 61076-2-101'e göre A kodlu |
| Elektrik bağlantısı 3, kutup/damar sayısı | 4 |
| Elektrik bağlantısı 3, dolu kutuplar/damarlar | 2 |
| Elektrik bağlantısı 3, montaj türü | takılı |
| Elektrik bağlantısı 3, bağlantı şeması | 00995746 |
| Çalışma gerilimi aralığı DC | 0 V ... 48 V |
| Çalışma gerilimi aralığı AC | 0 V ... 48 V |
| 40 °C'de akım yükü kapasitesi | 3 A |
| Aşırı gerilim direnci | 0.5 kV |
| Kablo uzunluğu 1 | 2.4 m |
| Kablo uzunluğu 2 | 0.1 m |
| Kablo özelliği | Standart |
| Test koşulları hat | Talep üzerine test koşulları |
| Kablo yapısı | 2 x 1,5 mm² |
| İletkenin nominal kesiti | 1.5 mm² |
| Koruma türü | IP20 |
| Koruma türüne ilişkin not | monte edilmiş durumda |
| Ortam sıcaklığı | -40 °C ... 85 °C |
| Esnek kablo döşemede ortam sıcaklığı | -25 °C ... 80 °C |
| CE işareti (bkz. Uygunluk Beyanı) | AB RoHS direktifine göre |
| UKCA işareti (bkz. Uygunluk Beyanı) | Birleşik Krallık RoHS düzenlemelerine göre |
| LABS uygunluğu | VDMA24364-B2-L |
| Malzeme hakkında not | RoHS uyumlu |
| Kirlenme derecesi | 2 |
| Kablo kılıfı malzemesi | Kauçuk bileşiği |
| Kablo kılıfının rengi | sarı |
| Gövde rengi | siyah |
