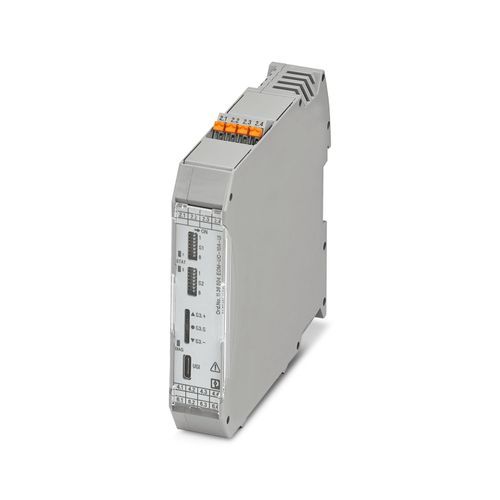

| Ürün tipi | Akım transdüseri |
| İzolasyon | IEC/EN 61010-1 uyarınca güvenli izolasyon |
| Aşırı gerilim kategorisi | III (300 V) |
| Kirlilik sınıfı | 2 |
| Kademe tepkisi (10-90%) | 200 ms (AC/DC) 20 ms (DC) |
| Maksimum sıcaklık katsayısı | < 0,02 %/K |
| İletim hatası maks. | 0,5 % (nominal şartlar altında nominal değer aralığı) |
| Nominal izolasyon gerilimi | 300 V AC (toprağa) |
| Standartlar/yönetmelikler | IEC 61010-2-030 |
| Ölçüm kategorisi | III (300 V) |
| Test gerilimi | 4 kV AC (50 Hz, 60 s) 4 kV AC (50 Hz, 60 s) 2 kV AC (50 Hz, 60 s) |
| Nominal besleme gerilimi | 24 V DC |
| Nominal besleme gerilim aralığı | 12 V DC ... 24 V DC -20 % ... +25 % |
| Besleme gerilim aralığı | 9,6 V DC ... 30 V DC |
| Güç tüketimi | ≤ 2,3 W (30 V DC) |
| Gerilim giriş sinyali | 0 V DC ... 30 V DC |
| Akım giriş sinyali | 2 mA ... 15 mA |
| Giriş akım aralığı | 0 A AC ... 10 A AC -10 A DC ... 10 A DC |
| Ölçüm aralığı | 0 A AC/DC ... 0,1 A AC/DC 0 A AC/DC ... 1 A AC/DC 0 A AC/DC ... 5 A AC/DC |
| Min. giriş akımı için ayar sahası | 0 A AC/DC ... 100 mA AC/DC |
| Maks. giriş akımı için ayar sahası | 0 A AC/DC ... 12,5 A AC/DC (DIN/EN 61010-1) 0 A AC/DC ... 10 A AC/DC (UL 61010-1) -12,5 A DC ... 12,5 A DC (DIN/EN 61010-1) -10 A DC ... 10 A DC (UL 61010-1) |
| Aşırı yük kapasitesi | 2 x IN |
| Aşır gerilim dayanımı | 10 x IN |
| Frekans ölçüm aralığı | 0 Hz 10 Hz ... 100 Hz 10 Hz ... 200 Hz 10 Hz ... 500 Hz 10 Hz ... 1000 Hz |
| Eğri tipi | AC, DC veya biçmi bozulmuş akımlar |
| Gerilim çıkış sinyali | 0 V ... 10 V 0 V ... 5 V 1 V ... 5 V 2 V ... 10 V -10 V ... 10 V -5 V ... 5 V 10 V ... -10 V 5 V ... -5 V 10 V ... 0 V 5 V ... 0 V |
| Akım çıkış sinyali | 0 mA ... 20 mA 4 mA ... 20 mA 20 mA ... 0 mA 20 mA ... 4 mA |
| Yük/çıkış yük gerilim çıkışı | > 10 kΩ |
| Yük/çıkış yük akımı çıkışı | < 500 Ω |
| Bağlantı yöntemi | Push-in bağlantı |
| Kablo soyma uzunluğu | 10 mm |
| İletken kesiti, tek telli | 0,2 mm² ... 2,5 mm² |
| İletken kesiti, çok damarlı | 0,2 mm² ... 2,5 mm² |
| Kablo kesiti AWG | 24 ... 13 |
| Tanım | WBM: Varsayılan adres, USB-C arabirimi |
| IP adresi | 192.168.128.1 |
| Genişlik | 22,6 mm |
| Yükseklik | 106,7 mm |
| Derinlik | 113,8 mm 114,5 mm (EN 60715 uyarınca NS 35/7,5 DIN rayına takılır) |
| Renk | gri (RAL 7042) |
| UL 94'e uygun yanmazlık sınıfı | V0 (Muhafaza) |
| Muhafaza malzemesi | PA 6.6-FR |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -40 °C ... 60 °C -40 °F ... 140 °F |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Rakım | ≤ 4000 m |
| İzin verilen nem (çalışma) | ≤ 95 % (yoğuşmasız) |
| Sertifika | CE uyumlu UKCA-uyumlu |
| Tanımlama | Ind. Cont. Eq. E238705-E196811 |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Alçak Gerilim Yönetmeliği (LVD) | Alçak Gerilim Yönetmeliğine uygun |
| Parazite dayanıklılık | EN 61000-6-2 |
| Yayılan parazit | EN 61000-6-4 |
| Standartlar/yönetmelikler | IEC 61010-1 IEC/EN 61131-2 (tip 3) IEC/EN 61131-2 (tip 3) |
| Montaj pozisyonu | yatay veya dikey |
