| EMC açıklaması | EMU: sınıf A ürünü, yükleme alanındaki üretici beyanına bakın |

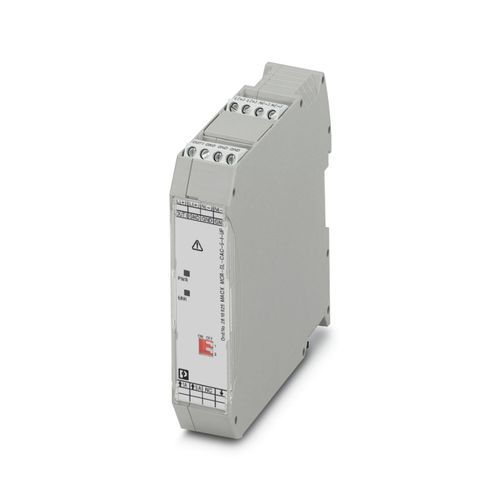

| Ürün tipi | Akım transdüseri |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 2 |
| Nominal durum için maksimum güç kaybı | < 0,9 W (24 V DC) < 3,4 W (230 V AC) |
| Koruma devresi | Aşırı gerilim koruması; 35 V bastırıcı diyot |
| Kademe tepkisi (10-90%) | ≤ 300 ms 200 ms |
| Maksimum sıcaklık katsayısı | < 0,02 %/K |
| Sıcaklık katsayısı, tipik | < 0,015 %/K |
| İletim hatası maks. | ≤ 0,5 % (nominal şartlar altında nominal değer aralığı) |
| Ters polarite koruması | evet |
| Nominal izolasyon gerilimi | 300 V AC (toprağa) |
| Test gerilimi | 4 kV AC (50 Hz, 60 s) 2 kV AC (50 Hz, 60 s) |
| Besleme gerilim aralığı | 19,2 V AC/DC ... 253 V AC/DC |
| Maks. akım tüketimi | < 33 mA (24 V DC) |
| Güç tüketimi | < 0,8 W (24 V DC) |
| Konfigüre edilebilir/programlanabilir | DIP siviç ile |
| Giriş akım aralığı | 0 A AC ... 1 A AC (konfigüre edilebilir) 0 A AC ... 5 A AC (konfigüre edilebilir) |
| Gerilim giriş sinyali | ≤ 300 V AC |
| Giriş empedansı | < 50 mΩ |
| Aşırı yük kapasitesi | 2 x IN (sürekli) |
| Aşır gerilim dayanımı | 20 x IN (1 s) |
| Nominal frekans fN | 50 Hz |
| Frekans ölçüm aralığı | 45 Hz ... 65 Hz |
| Eğri tipi | Sinüs |
| Konfigüre edilebilir/programlanabilir | DIP siviç ile |
| Yüksüz gerilim | 15 V |
| Akım çıkış sinyali | 0 mA ... 20 mA (konfigüre edilebilir) 4 mA ... 20 mA (konfigüre edilebilir) |
| Maks. sinyal çıkış akımı | 25 mA |
| Yük/çıkış yük akımı çıkışı | < 500 Ω (20 mA) |
| Dalgalanma | < 10 mVSS (500 Ω / 20 mA) |
| Durum göstergesi | Kırmızı LED (arıza), yeşil LED (hazır) |
| Bağlantı yöntemi | Vidalı bağlantı |
| Kablo soyma uzunluğu | 8 mm |
| Vida yivi | M3 |
| İletken kesiti, tek telli | 0,2 mm² ... 2,5 mm² |
| İletken kesiti, çok damarlı | 0,2 mm² ... 2,5 mm² |
| Kablo kesiti AWG | 24 ... 14 |
| Sıkma torku | 0,5 Nm ... 0,6 Nm |
| Sınır frekansı (3 dB) | yaklaşık 3 Hz |
| Genişlik | 22,5 mm |
| Yükseklik | 104 mm |
| Derinlik | 114,5 mm |
| Renk | gri (RAL 7042) |
| Muhafaza malzemesi | Takviyesiz Poliamid PA |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -20 °C ... 65 °C -4 °F ... 149 °F |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C (-40 °F ... 185 °F) |
| Rakım | ≤ 2000 m |
| İzin verilen nem (çalışma) | 10 % ... 95 % (yoğunlaşma yok) |
| Sertifika | CE uyumlu |
| Tanımlama | II 3 G Ex nA IIC T4 Gc X II 3 G Ex nA IIC T4 Gc |
| Sertifika | PxCIF21UKEX2810638X |
| Tanımlama | UL 508 Recognized 2Ex nA IIC T4 Gc |
| Sertifika | BY/112 02.01 TP012 103.01 00078 |
| Elektromanyetik uyum | EMC yönetmeliği ile uyumlu |
| Parazite dayanıklılık | EN 61000-6-2 |
| Not | Girişim maruz kalınması durumunda, minimal sapmalar olabilir. |
| Yayılan parazit | EN 61000-6-4 |
| Standartlar/yönetmelikler | EN 61000-4-2 EN 61000-4-3 |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| Montaj tipi | DIN rayı montajı |
| Montaj pozisyonu | herhangibir |
