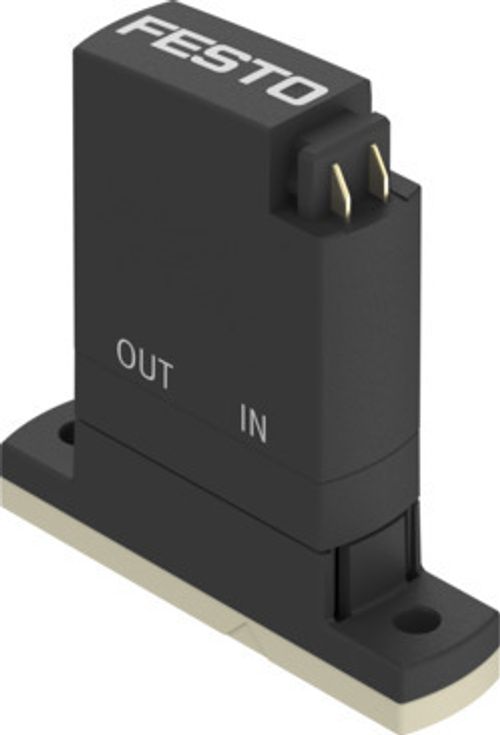

| Tasarım | Membran sızdırmazlık elemanlı rocker valf |
| Sızdırmazlık prensibi | yumuşak |
| Ortamla temas eden malzemeler | FFPM
PEEK |
| Gıdaya uygunluk | bkz. Gelişmiş yapı malzemesi bilgisi |
| Valf fonksiyonu | 2/2 kapalı tek bobinli |
| Nominal genişlik | 1.2 mm |
| Akış yönü | kısıtlı bir şekilde tersine çevrilebilir |
| Çalıştırma türü | elektrikli |
| Kontrol türü | doğrudan |
| Geri alma türü | mekanik yay |
| Manuel kumanda | yok |
| Montaj konumu | herhangi bir |
| Montaj türü | M2 vida için geçiş deliği ile |
| Elektrik bağlantısı 1, bağlantı türü | Soket |
| Elektrik bağlantısı 1, bağlantı teknolojisi | Bağlantı şeması Q7 |
| Elektrik bağlantısı 1, kutup/damar sayısı | 2 |
| Elektrik bağlantısı 1, bağlantı şeması | 00997312 |
| Boyut | 7 |
| Izgara ölçüsü | 7.5 mm |
| Akışkan bağlantısı | Flanş |
| Ortam | Sıvı akışkanlar
Gaz şeklindeki ortamlar |
| Akışkan ile ilgili not | Ortamla temas eden malzemelerin direncini dikkate alın
maksimum parçacık boyutu 5 µm |
| İç hacim | 15 µl sıvı haznesi valfi
Akışkan bağlantılı 21 µl valf |
| Sıvı akışkanlar için akışkan sıcaklığı | 15 °C ... 50 °C |
| Gaz halindeki ortamlar akışkan sıcaklığı | 15 °C ... 50 °C |
| Ortam sıcaklığı | 15 °C ... 50 °C |
| Depolama sıcaklığı | -20 °C ... 70 °C |
| Akışkan basıncı | 0 MPa ... 0.2 MPa |
| Akışkan basıncı | 0 bar ... 2 bar |
| Akışkan basıncı | 0 psi ... 29 psi |
| Akışkan basıncı hakkında not | IN: 0 - 2 bar / 0 - 0,2 MPa / 0 - 29 psi
OUT: 0 - 1 bar / 0 - 0,1 MPa / 0 - 14,5 psi |
| Patlama basıncı | 2.3 MPa |
| Patlama basıncı | 23 bar |
| Patlama basıncı | 333.5 psi |
| Çalışma gerilimi aralığı DC | 12 V ... 26 V |
| Çalışma gerilimi aralığı DC hakkında not | VAVE-K1-… elektrik bağlantı plakalı |
| İzin verilen gerilim dalgalanmaları | +/- 10% |
| Elektrik güç tüketimi | 3.5 W |
| Güç tüketimine ilişkin not | Düşük akım fazı 0,3 W, yüksek akım fazı 3,5 W, 60 ms için, VAVE-K1-… ile bağlantılı olarak |
| Bobin karakteristik değerleri | 12 - 26 V DC: düşük akım fazı 0,06 W, yüksek akım fazı 2,2 W. |
| Yalıtım maddesi sınıfı | B |
| Devreye girme süresi | Tutma akımı azaltımı ile bağlantılı olarak %100
Solenoid valflerin işletim talimatlarına uyun. |
| Maks. anahtarlama frekansı | 6 Hz |
| Anahtarlama frekansı hakkında not | ortam sıcaklığına ve kurulum durumuna bağlı olarak
Ortam sıcaklığına ve kurulum durumuna bağlı olarak %100 görev döngüsünde. <%100 görev döngüsünde daha yüksek anahtarlama frekansları mümkündür. |
| Sıvı akışkanlar için açma anahtarlama süresi | 5 ms |
| Gaz halindeki ortamlar açma anahtarlama süresi | 6 ms |
| Standart nominal debi (DIN 1343'e göre normalleştirilmiş) | 7.2 l/dak |
| Standart anma debisine ilişkin not | 1 -> 0 bar basınç düşüşü ile (gaz şeklindeki ortamlar) |
| Akış Kv | 0.013 m³/sa |
| Akış Kv | 0.22 l/dak |
| Akış Kv hakkında not | Orta su için
1 bar basınç fark |
| Maks. çalışma basıncında suyun akış hızı | 0,018 m³/sa
0,3 l/dak |
| Sembol | 00992884 |
| Gövde malzemesi | PA takviyeli
PEEK
PPA takviyeli |
| Diyafram malzemesi | FFPM |
| Sızdırmazlık elemanları malzemesi | FFPM |
| Malzeme hakkında not | RoHS uyumlu |
| LABS uygunluğu | VDMA24364 Zone III |
| Ürün ağırlığı | 10.9 g |
| Koruma türü | IP40 |
| Koruma türüne ilişkin not | monte edilmiş durumda |
| Uygulama notu | Sadece iç mekanlarda kullanım için |
| Korozyon direnci sınıfı KBK | 0 - korozyona maruziyet yok |
