LWA-032-SKS-FN-E-0

Bosch Rexroth

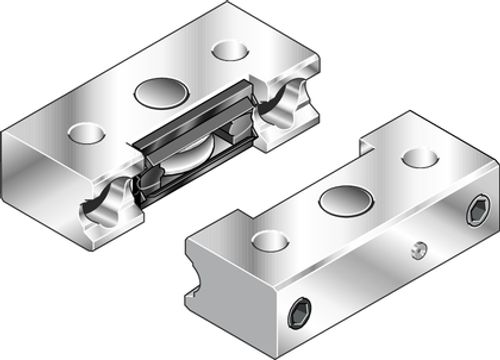

LWA-032-SKS-FN-E-0

Ayar vidalı kasetler

Kam makaralı tekli kaset şu ürün özellikleriyle öne çıkmaktadır: Yapı şekli SKS, yapı boyutu 32, alüminyum, doğruluk ekonomik, yük sınıfı FN Kam makaralı tekli kaset şu ürün özellikleriyle öne çıkmaktadır:
Yapı boyutu 32
SKS yapı şekli: Genişlik = Dar, Uzunluk = Kısa, Yükseklik = Standart
Alüminyum kılavuz kızağı gövdesi
Normal yüklenebilirlik
Doğruluk sınıfı E: Ekonomik
Koruyucu uygulanmamış
İlk gresleme yapılmamış
Sol ön elemansız (ön dayanak kenarı)
sağ ön elemansız (ön dayanak kenarı)
Yağlama nipeli monte edilmiştir
Standart model
Kılavuz kızağı toplam uzunluğu= 87
Değiştirilebilir eleman

Masa konstrüksiyonunda kasetlerin mesafesi serbestçe seçilebilir
Kasetlerin arka tarafındaki alyanlı cıvatalar ile boşluksuz ayarlama.
Ultra sağlam çepeçevre yalıtım, olağanüstü sıyırma etkisi ile. Yağlama tercihen gres ile yapılmalıdır.
İki yarım ray üzerinde

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Model	Kam makara kılavuzu
Anma boyutu [mm]	32
Kılavuz kızağı genişliği [mm]	31
Kılavuz kızağı uzunluğu [mm]	87
Kılavuz kızağı yüksekliği [mm]	20.5
Kılavuz raylı kılavuz kızağı yüksekliği [mm]	26
amax azami hızlanma [m/s²]	50
vmax izin verilen azami doğrusal hız [m/s]	10
İzin verilen vmax azami hız ile ilgili not	Orta yüklenimde.
X ekseni çevresinde izin verilen maksimum dinamik burulma momenti Mx max [Nm]	0,42 · a
Y ekseni çevresinde izin verilen maksimum dinamik burulma momenti My max [Nm]	0,42 · b
Z ekseni çevresinde izin verilen maksij dinamik burulma momenti Mz max [Nm]	0,5 · b
Y yönünde azami dinamik yük Fy max [N]	1000
Çalışma sıcaklığı (min. … maks.)	-20 °C ... +80 °C
Y yönündeki bileşke kuvvetten kaynaklanan azami statik yük F0y max [N]	1000
Ağırlık [kg]	0.16
Maksimum çalışma sıcaklığı [°C]	+80
Z yönünde maksimum dinamik yük Fz max [N]	850
Minimum çalışma sıcaklığı [°C]	-20
Ölçü A (profil ray kılavuzları) [mm]	31
Ölçü A1 (profil ray kılavuzları) [mm]	43
Ölçü A2 (profil ray sistemleri) [mm]	2
Ölçü B (profil ray kılavuzları) [mm]	87
