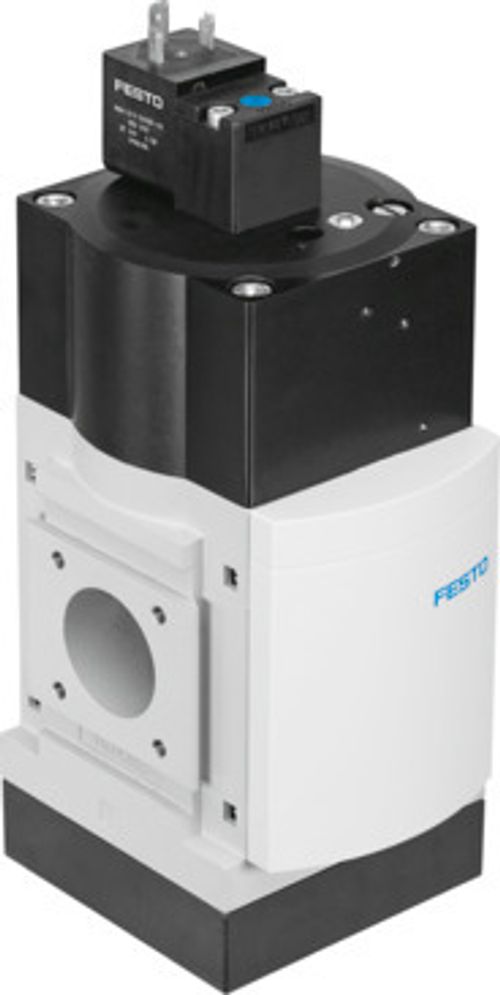

| Seri | MS |
| Boyut | 9 |
| Izgara ölçüsü | 90 mm |
| Güvenlik fonksiyonu | Hava tahliyesi |
| Performans seviyesi (PL) | Hava tahliyesi / Kategori 1'e kadar, Performans Seviyesi c |
| Tasarım | Piston sürgüsü |
| Çalıştırma türü | elektrikli |
| Sızdırmazlık prensibi | yumuşak |
| Hava tahliye fonksiyonu | kısılamaz |
| Manuel kumanda | yok
Pilot solenoid valfte: Basınçlandırma ve hava tahliye valfinde basmalı: kilitlemeli, yay dönüşlü |
| Geri alma türü | mekanik yay |
| Kontrol türü | pilot kumandalı |
| Sembol | 00995240 |
| Valf fonksiyonu | 3/2 kapalı tek bobinli
Basınçlandırma işlevi |
| Çalışma basıncı | 0.35 MPa ... 1.6 MPa |
| Çalışma basıncı | 3.5 bar ... 16 bar |
| Basınç göstergesi | G1/4 hazırlandı
G1/8 hazırlandı
Kırmızı-yeşil ölçek
Basınç sensörü ile
manometre ile
anahtarlama göstergeli |
| Standart nominal debi (DIN 1343'e göre normalleştirilmiş) | 8300 l/dak ... 16550 l/dak |
| Devreye girme süresi | 100% |
| Bobin karakteristik değerleri | 110 V AC: 50/60 Hz, toplama gücü 14,5 VA, tutma gücü 10,5 VA
230 V AC: 50/60 Hz, toplama gücü 14,5 VA, tutma gücü 10,5 VA
24 V DC: 2,7 W
24 V DC: 8,4 W |
| Nominal çalışma gerilimi DC | 230 V |
| İzin verilen gerilim dalgalanmaları | +/- 10% |
| İşletim ortamı | ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava |
| İşletim / kontrol ortamı hakkında not | Yağlı işletim mümkün (diğer işletimde gerekli) |
| Korozyon direnci sınıfı KBK | 2 - orta derece korozyona maruziyet |
| Malzeme hakkında not | RoHS uyumlu |
| LABS uygunluğu | VDMA24364-B1/B2-L |
| Koruma türü | IP65 |
| Akışkan sıcaklığı | 0 °C ... 60 °C |
| Ortam sıcaklığı | 0 °C ... 60 °C |
| Depolama sıcaklığı | 0 °C ... 60 °C |
| Şok direnci | FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 1 ile şok testi |
| Osilasyon direnci | FN 942017-4 ve EN 60068-2-6'ya göre şiddet seviyesi 1 olan nakliye uygulama testi |
| Ruhsat | c UL us - Tanınan (OL) |
| CE işareti (bkz. Uygunluk Beyanı) | AB EMC direktifine göre
AB makine direktifine göre
AB RoHS direktifine göre |
| UKCA işareti (bkz. Uygunluk Beyanı) | EMC için Birleşik Krallık düzenlemelerine göre
Birleşik Krallık makine düzenlemelerine göre
Birleşik Krallık RoHS düzenlemelerine göre |
| Montaj türü | isteğe bağlı olarak:
Hat kurulumu
aksesuarlarla |
| Montaj konumu | herhangi bir |
| Manometre bağlantısı | G1/8
G1/4 |
| Elektrik bağlantısı | A formu
Soket
EN 175301-803 uyarınca
kare tasarım |
| Gövde malzemesi | Alüminyum pres döküm |
| Sızdırmazlık elemanları malzemesi | NBR |
| Piston sürgüsü malzemesi | Pirinç |
| Kapak malzemesi | Dövme alüminyum alaşım |
| Alt kapak malzemesi | PA |
