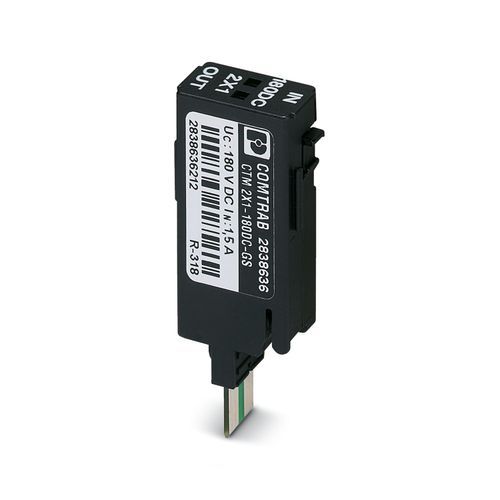

| Ürün tipi | Bilgi teknolojisi için aşırı gerilim koruması |
| Ürün gamı | COMTRAB |
| IEC kategorisi | A2 B1 B2 B3 C1 C2 C3 D1 D2 |
| VDE gereklilik sınıfı | A2 B1 B2 B3 C1 C2 C3 D1 D2 |
| Tasarım | LSA-PLUS modülü |
| Aşırı gerilim koruması arızalı mesajı | hiçbiri |
| Arestör CHECKMASTER ile test edilebilir, yazılım sürümü: | SW rev. 2.12'den itibaren |
| Modül başına kablo çifti | 1 |
| Aşırı gerilim kategorisi | II |
| Kirlilik sınıfı | 2 |
| Komşu ürünler arasında yakın çapraz karışma zayıflaması aN | 70 dB (1 MHz'e kadar, 100 Ω sistem) 50 dB (10 MHz'e kadar, 100 Ω sistem) 30 dB (100 MHz'e kadar, 100 Ω sistem) |
| Nominal gerilim UN | 180 V DC |
| Bağlantı yöntemi | CT-TERMIBLOCK ve LSA-PLUS ayırma ve anahtarlama dizilerine takılabilir |
| İletim hızı | 44 MBit/s |
| Boyutlu çizim | |
| Genişlik | 9,5 mm |
| Yükseklik | 21 mm |
| Derinlik | 53,5 mm |
| Renk | siyah (RAL 9005) Bakır renginde |
| UL 94'e uygun yanmazlık sınıfı | V-0 |
| Muhafaza malzemesi | PA |
| Açık yan taraf | Hayır |
| Hareket yönü | Line-Line & Line-Earth Ground |
| Maksimum sürekli gerilim UC | ± 180 V DC |
| Nominal akım | 1,5 A (25 °C) |
| İşletme etkin akımı IC, UC'de | ≤ 2 µA |
| Toprak iletkeni akımı IPE | ≤ 2 µA |
| Nominal deşarj akımı In (8/20) µs (İletken-Yer) | 5 kA |
| Darbe deşarj akımı Iimp (10/350) µs | 1 kA |
| Toplam darbe deşarj akımı Itotal (8/20) µs | 10 kA |
| Toplam darbe deşarj akımı Itotal (10/350) µs | 2,5 kA |
| Maks. deşarj akımı Imax (8/20) µs maksimum (kablo-toprak) | 10 kA (toplamda) |
| Nominal darbe akımı Ian (10/1000) µs (kablo-toprak) | 200 A |
| 1 kV/µs kıvılcımda çıkış gerilimi sınırlaması (kablo-toprak) | ≤ 800 V |
| 1 kV/µs (kablo-toprak) statikte çıkış gerilimi sınırlaması | ≤ 800 V |
| In'de artık gerilim, (iletken-toprak) | ≤ 70 V |
| Ian'de (10/1000) µs artık gerilim (kablo-toprak) | ≤ 28 V |
| Gerilim koruma seviyesi Up (kablo-toprak) | ≤ 900 V (C2 - 10 kV / 5 kA, kıvılcım) ≤ 70 V (C2 - 10 kV / 5 kA, statik) ≤ 1 kV (C3 - 7,5 kV / 100 A, kıvılcım) ≤ 30 V (C3 - 7,5 kV / 100 A, statik) |
| Tepki süresi tA (kablo-toprak) | ≤ 100 ns |
| Giriş zayıflaması aE, asym. | 0,1 dB (≤ 10 MHz) 0,2 dB (≤ 60 MHz) 0,5 dB (≤ 100 MHz) |
| Kesme frekansı fg (3 dB), asimetrik 100 Ohm sistemde (PE) | > 100 MHz |
| Kapasite (İletken-Yer) | 5 pF (f=1 MHz / VR= 0 V) |
| Aşırı gerilim koruması arızalı mesajı | hiçbiri |
| Pals dayanımı (kablo-toprak) | C2 - 4 kV / 2 kA C3 - 100 A B2 - 4 kV / 100 A D1 - 1 kA |
| Alternatif akım taşıma kapasitesi (kablo-toprak) | 5 A - 1 s |
| Koruma sınıf | IP20 |
| Ortam sıcaklığı (çalışma) | -40 °C ... 85 °C |
| VDE gereklilik sınıfı | A2 B1 B2 B3 C1 C2 C3 D1 D2 |
| Standartlar/yönetmelikler | DIN VDE 0110-1 / IEC 60664-1 IEC 61643-21 IEC 61643-21 |
| Standartlar/spesifikasyonlar | IEC 61643-21 |
| Not | 2002 |
| Montaj tipi | CT-TERMIBLOCK ve LSA-PLUS ayrıma dizisi üzerinde |
