KSE-035-SNS-H-MA-AK

Bosch Rexroth

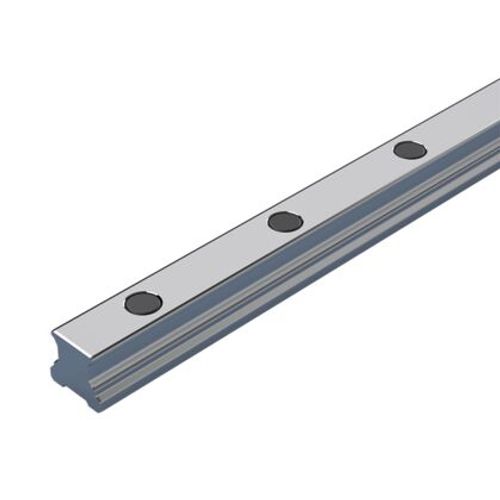

KSE-035-SNS-H-MA-AK

Bilyalı raylar Compact Line BSCL

Bilyalı ray Compact Line, SNS, yapı boyutu 35, çelik CS, doğruluk Yüksek hassasiyetli Compact Line bilyalı ray hassastır ve aşağıdaki ürün özellikleriyle öne çıkmaktadır:
Yapı boyutu 35
SNS yapı şekli: Genişlik = Dar, Uzunluk = Normal, Yükseklik = Standart
Karbon çelikten kılavuz rayı CS
Tespitleme MA: Yukarıdan vidalama
Kapak AK: Plastik kapatma kapakları
Doğruluk sınıfı 'yüksek hassasiyetli'
Kısmi parça sayısı: tek parçalı
Standart modelde ray

BSCL bilyalı raylar, fabrikada müşterinin isteğine göre istenilen uzunlukta kesilebilir. Tek bir ray parçası için azami uzunluklar "Bilyalı raylar" bölümünde bulunabilir. Daha uzun raylara ihtiyaç duyulması halinde, Bosch Rexroth bunları birden çok bilyalı ray parçası olarak sağlayacaktır.

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Model	Bilyalı ray kılavuzu
Anma boyutu [mm]	35
Yapı şekli	SNS - Standart - kılavuz ray
Malzeme	Karbon çelik
Doğruluk sınıfı	H - Yüksek hassasiyetli
Kılavuz ray montajı	Üstten vidalanabilir
Kılavuz ray kapağı	Plastik kapatma kapakları
Lmax azami uzunluk [mm]	3836
Minimum uzunluk Lmin [mm]	104
Delik sayısı nB (profil ray kılavuzları)	48
Kısmî parçaların sayısı	tek parçalı
m kütlesi (kg/m) [kg/m]	5.1
İzin verilen ortam sıcaklığı (min ... maks)	- 10 °C ... +80 °C
İzin verilen ortam sıcaklığına (min ... maks) ilişkin not	Kısa süreli olarak 100°C'ye kadar izin verilir.
Ağırlık [kg]	0
Önerilen ray uzunluğu (formül)	L = nB • T ‒ 4 mm
Ürün notu	Ürün sepetine ekleyebilmek için lütfen ürünü konfigüre ediniz.
T tipi kılavuz ray bölmesi [mm]	80
Ölçü A2 (profil ray sistemleri) [mm]	34
D ölçüsü [mm]	15
Ölçü H2, kapak çıtası olmadan (profil ray kılavuzları) [mm]	26.5
Ölçü N6 (profil ray kılavuzları) [mm]	15.5
Ölçü N6, Tolerans (profil ray kılavuzları) [mm]	±0.5
Ölçü S5 (profil ray kılavuzu) [mm]	9
T ölçüsü [mm]	80
Ölçü T1 max (profil ray kılavuzları) [mm]	68
T1 min ölçüsü [mm]	12
Ölçü T1 s (profil ray kılavuzları [mm]	38
