KSE-045-SNS-P

Bosch Rexroth

KSE-045-SNS-P

Bilyalı raylar Compact Line BSCL

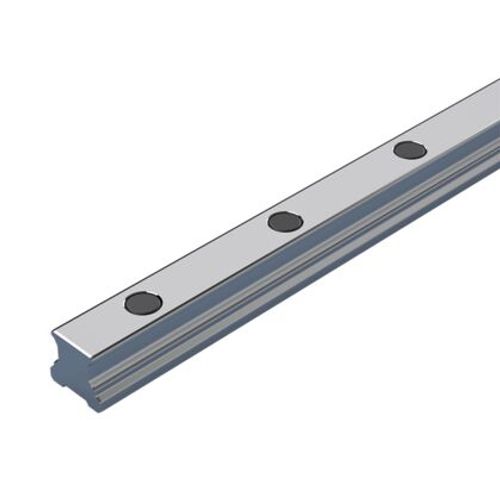

Bilyalı ray Compact Line, SNS, yapı boyutu 45, çelik CS, doğruluk Hassas Compact Line bilyalı ray hassastır ve aşağıdaki ürün özellikleriyle öne çıkmaktadır:
Yapı boyutu 45
SNS yapı şekli: Genişlik = Dar, Uzunluk = Normal, Yükseklik = Standart
Karbon çelikten kılavuz rayı CS
Tespitleme MA: Yukarıdan vidalama
Kapak AK: Plastik kapatma kapakları
Doğruluk sınıfı 'hassas'
Fabrika uzunluğundaki ray

Uçları işlenmemiş kılavuz raylar, yalnızca dört metrelik adımları bulunan fabrika uzunluklarında sipariş edilebilir.

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Model	Bilyalı ray kılavuzu
Anma boyutu [mm]	45
Yapı şekli	SNS - Standart - kılavuz ray
Doğruluk sınıfı	P - Hassas
Kılavuz ray montajı	Üstten vidalanabilir
Lmax azami uzunluk [mm]	4150
m kütlesi (kg/m) [kg/m]	7.7
Ağırlık [kg]	31.6
Önerilen ray uzunluğu (formül)	L = nB • T ‒ 4 mm
Dinamik burulma yük torku Mt50 ile ilgili bilgi	Dinamik yük değerleri ve yük momentleri 50.000 m strok mesafesini temel almaktadır.
Dinamik burulma yük torku Mt100 ile ilgili bilgi	Dinamik yük değerleri ve yük momentleri 100.000 m strok mesafesini temel almaktadır.
T tipi kılavuz ray bölmesi [mm]	105
Ölçü A2 (profil ray sistemleri) [mm]	45
D ölçüsü [mm]	20
Ölçü H2, kapak çıtası olmadan (profil ray kılavuzları) [mm]	33
Ölçü N6 (profil ray kılavuzları) [mm]	17
Ölçü N6, Tolerans (profil ray kılavuzları) [mm]	±0.5
Ölçü S5 (profil ray kılavuzu) [mm]	14
T ölçüsü [mm]	105
Ölçü T1 max (profil ray kılavuzları) [mm]	89
T1 min ölçüsü [mm]	16
Ölçü T1 s (profil ray kılavuzları [mm]	50.5
