FEM-E-S 32X32RX3,969-2

Bosch Rexroth

FEM-E-S 32X32RX3,969-2

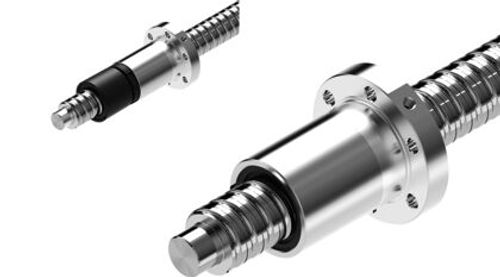

Bilyalı vidalı tahrik mekanizması somunları

Flanşlı tekli somun FEM-E-S, boyut 32 x 32R x 3,969 - 2 Flanşlı tekli somun FEM-E-S; standart conta ve standart eksenel boşluk ile
Anma çapı d0 = 32
Hatve P = 32 (sağ)
Bilya çapı Dw = 3,969
Dönüş sayısı i = 2

Rexroth bağlantı ölçüleri
Contalar ile
Rexroth bağlantı ölçüleri
Contalar ile
Kısmen sol modelde
Öngerilme sınıfı: C0, C00, C1, C2, C3
Tolerans sınıfı: T3 (millere genel bakış içinde belirtilen boyutlar için, bkz. genel teknik notlar ve bilgiler, "Ürün tanıtımı"), T5, T7, T9

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Anma boyutu [mm]	32 x 32R x 3,969 - 2
Yapı serisi	Standart yapı serisi
C dinamik yük değeri [N]	16100
C dinamik yük değerine ilişkin not	Yük değerleri yalnızca T3 ve T5 tolerans sınıfı için geçerlidir. Lütfen diğer tolerans sınıflarında düzeltme faktörü faca dikkat edin (bkz. "Teknik veriler" içindeki genel teknik notlar ve bilgiler; teknik notlar).
vmax izin verilen azami doğrusal hız (m/dak) [m/min]	150
İzin verilen vmax azami hız ile ilgili not	Bkz. "Devir sayısı karakteristik değeri d0 • n" ("Teknik Notlar" başlığı) ve "Kritik devir sayısı ncr" ("Hesaplamalar ve örnekler" başlığı)
Çalışma sıcaklığı (min. … maks.)	-10 °C ... +80 °C
Yatak sıcaklığı (min. … maks.)	-15 °C ... +80 °C
Hatve yönü	Sağ
Somun tipi	FEM-E-S flanşlı tekli somun
Çalışma sıcaklığına (min. … maks.) ilişkin not	Bilyalı vidalı tahrik mekanizmalarının izin verilen çalışma sıcaklıkları, somunun dış kovanında ölçülen haliyle, 80°C kesintisiz sıcaklık ve 100°C kısa süreli sıcaklığa izin vermektedir.
Delik şablonu	BB4
Ağırlık [kg]	1.66
C0 statik yük değeri [N]	22000
C0 statik yük değeri notu	Yük değerleri yalnızca T3 ve T5 tolerans sınıfı için geçerlidir. Lütfen diğer tolerans sınıflarında düzeltme faktörü faca dikkat edin (bkz. "Teknik veriler" içindeki genel teknik notlar ve bilgiler; teknik notlar).
Kategori	A
Maksimum çalışma sıcaklığı [°C]	+80
Yatak sıcaklıkları maks. [°C]	+80
Minimum çalışma sıcaklığı [°C]	-10
Yatak sıcaklıkları min [°C]	-15
Ölçü d1 [mm]	31
Ölçü D1 g6 [mm]	56
Ölçü d2 [mm]	27.9
Ölçü D5 [mm]	80
Ölçü D6 [mm]	68
Ölçü D7 [mm]	6.6
Ölçü L	88
Ölçü L3 [mm]	20
Ölçü L4 [mm]	34
Ölçü L5 [mm]	34
Ölçü Sx [mm]	4
Açı φ [°]	30
