| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |

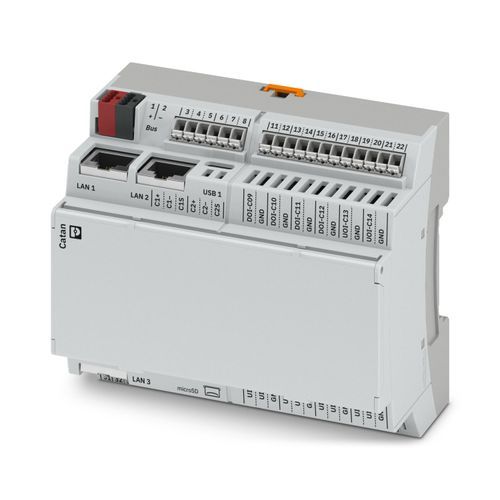

| Ürün tipi | Kontrolör |
| Ürün gamı | Catan |
| Montaj bölgesi | iç mekan kullanımı |
| Koruma sınıfı | III (IEC 61140, EN 61140, VDE 0140-1) |
| Aşırı gerilim kategorisi | II (IEC 60664-1, EN 60664-1) |
| Kirlilik sınıfı | 2 (IEC 60664-1, EN 60664-1) |
| Trusted Platform Module | TPM 2.0 |
| İşlemci | Arm®Cortex®-A53, 4x 1600 MHz |
| Kalıcı veri depolama | 5 GByte (eMMC) 512 kByte (MRAM, ek bellek) |
| RAM | 1024 Mbyte (DDR RAM) |
| Desteklenen programlama dilleri | Niagara Framework® |
| Mühendislik aracı | Emalytics |
| Test gerilimi: Genişletme bus'u/haberleşme | 500 V AC, 50 Hz, 1 dk |
| Test gerilimi: Lojik / fonksiyonel toprak | 500 V AC, 50 Hz, 1 dk |
| Test gerilimi: LAN / lojik | 500 V AC, 50 Hz, 1 dk |
| Test gerilimi: TP / lojik | 500 V AC, 50 Hz, 1 dk |
| Test gerilimi: RS-485 / lojik | 500 V AC, 50 Hz, 1 dk |
| Besleme gerilimi | 24 V DC |
| Besleme gerilim aralığı | 19,2 V DC ... 30 V DC (dalgalanma dahil tüm toleransları içerir) |
| Maks. akım tüketimi | maks. 3,6 A |
| Tipik akım tüketimi | 350 mA (Harici yük olmadan) 400 mA (Ekranlı) |
| Realtime saat | entegre (kapasitif arabelleğe alma) |
| Giriş ismi | Analog akım girişleri |
| Akım giriş sinyali | 0 mA ... 20 mA 4 mA ... 20 mA |
| Koruma devresi | Aşırı gerilim koruması |
| Giriş ismi | Analog gerilim girişleri |
| Gerilim giriş sinyali | 0 V ... 10 V |
| Gerilim girişinin giriş direnci | > 5 MΩ |
| Koruma devresi | Aşırı gerilim koruması |
| Giriş ismi | Dijital girişler |
| Giriş tanımlaması | EN 61131-2 tip 2 ve 3 |
| Giriş gerilim aralığı "0" sinyali | -3 V DC ... 5 V DC (Açık bir giriş her zaman 0 sinyali sağlar.) |
| Giriş gerilim aralığı "1" sinyali | 11 V DC ... 30 V DC |
| Nominal giriş gerilimi UIN | 24 V DC |
| Giriş ismi | Topraksız kontaklar |
| Giriş bilgisi | Kontağı toprağa bağlayın. |
| Giriş tanımlaması | Açık/kapalı kontak |
| Giriş ismi | “Dijital giriş” fonksiyonu |
| Giriş bilgisi | Kontağı toprağa bağlayın. Tavsiye: Reed contact'lar gibi hassas kontaklar kullanıyorsanız seri olarak en az 100 Ω bir seri direnç bağlayın. |
| Bağlantı yöntemi | Push-in bağlantı |
| Bağlantı sistemi | 2-iletkenli |
| Giriş ismi | Dijital girişler |
| Giriş bilgisi | Her bir evrensel çıkışı bir dijital giriş olarak parametrelendirebilirsiniz. "Dijital giriş" fonksiyonu" tablosuna bakın. |
| Giriş ismi | Analog sıcaklık girişleri |
| Kullanılabilen sensör tipleri (RTD) | Pt 1000 |
| Giriş ismi | Analog sıcaklık girişleri |
| Kullanılabilen sensör tipleri (RTD) | Ni 1000, LG-Ni 1000 |
| Giriş ismi | Analog sıcaklık girişleri |
| Kullanılabilen sensör tipleri (TC) | NTC 10k, NTC 20k, NTC 10 k Pre |
| Giriş ismi | Analog direnç girişleri Analog direnç girişleri Sayaç girişleri |
| Giriş frekansı | maks. 20 Hz (Sinyal gerilim sıçramaları engellenmiştir) |
| Çözünürlük | 1 darbe |
| Giriş ismi | Sayaç girişleri |
| Giriş frekansı | maks. 20 Hz (Sinyal gerilim sıçramaları engellenmiştir) |
| Çözünürlük | 1 darbe |
| Çıkış ismi | Analog gerilim çıkışları |
| Gerilim çıkış sinyali | 0 V ... 10 V |
| Çıkış ismi | “Dijital giriş” fonksiyonlu dijital çıkışlar (DOI) |
| Çıkış hakkında not | Çıkışta mantıksal bir "0" sinyali için geçerli bir gerilim seviyesi elde etmek amacıyla 1 kΩ'dan küçük bir yük direnci kullanın. Her bir dijital çıkışı bir dijital giriş olarak parametrelendirebilirsiniz. "Dijital giriş" fonksiyonu" tablosuna bakın. |
| Bağlantı yöntemi | Push-in bağlantı |
| Bağlantı sistemi | 2-iletkenli |
| Çıkış sayısı | 4 |
| Koruma devresi | Kısa devre koruması Aşırı yük koruması Hatalı DC bağlantıya karşı koruma (maks. 30 V) |
| Çıkış akımı | maks. 500 mA (kanal başına) |
| Nominal çıkış gerilimi | 24 V DC |
| Kapandığında çıkış akımı | maks. 1,4 mA |
| Nominal yük, omik | 12 W (48 Ω) |
| Kısa palslara ters gerilim dayanımı | Ters gerilime dayanıklı |
| Aşırı yükte davranış | Oto restart |
| Gerilim kesilmesindeki davranış | Çıkış enerji beslemesini gecikmesiz takip eder |
| Çıkış ismi | Dijital çıkış |
| Çıkış hakkında not | Teknik veriler, "Dijital giriş" fonksiyonlu (DOI) dijital çıkışların verileriyle aynıdır. |
| Bağlantı yöntemi | Bus bağlantı klemensi |
| Bağlantı yöntemine ilişkin not | 4 kablo, 2 kutup |
| İletken kesiti, tek telli | 0,34 mm² ... 0,75 mm² |
| Kablo kesiti AWG | 22 ... 18 |
| Bağlantı yöntemi | Push-in bağlantı |
| İletken kesiti, çok damarlı | 0,5 mm² ... 1,5 mm² |
| Kablo kesiti AWG | 24 ... 16 |
| Kablo kesiti, çok telli, yüksüklü, plastik kılıflı | 0,25 mm² ... 1,5 mm² |
| Kablo kesiti çok telli, yüksüklü, plastik kılıfsız | 0,25 mm² ... 1,5 mm² |
| Kablo soyma uzunluğu | 10 mm |
| İletken kesiti, tek telli | 0,2 mm² ... 1,5 mm² (Açık bağlantı noktalı iletken bağlantısı) 0,34 mm² ... 1,5 mm² (Push-in bağlantı) |
| Nominal kesit alanı | 1,5 mm² |
| Arabirim adeti | 1 |
| Bağlantı yöntemi | Bus bağlantı klemensi |
| İletim hızı | 9600 Bit/s |
| Arabirim adeti | 3 |
| Bağlantı yöntemi | RJ45 dişi konnektör, ekranlı |
| İletim hızı | 10/100/1000 MBit/s |
| Arabirim adeti | 2 |
| Bağlantı yöntemi | Push-in bağlantı |
| Arabirim adeti | 2 (genişleme modülleri için) |
| Bağlantı yöntemi | Push-in bağlantı |
| Bağlantı yöntemine ilişkin not | Single Pair Ethernet (SPE) 10BASE-T1L, ekranlı |
| İletim hızı | 10 Mbps |
| İletim uzunluğu | maks. 350 m (iki cihaz arasında) |
| Arabirim adeti | 2 (Catan kontrol paneli ve I/O cihazları için bağlantı olarak kullanabileceğiniz gibi USB1 ayrıca bir USB Ethernet cihazı olarak da kullanılabilir) |
| Bağlantı yöntemi | USB 2.0 tam hız, tip C soket |
| İletim hızı | maks. 12 Mbps |
| Genişlik | 89,7 mm |
| Yükseklik | 60,7 mm |
| Uzunluk | 107,6 mm |
| Genişlik | 89,7 mm |
| Yükseklik | 68 mm |
| Uzunluk | 107,6 mm |
| Renk (Muhafaza alt kısmı) | gri (RAL 7042) |
| Renk (Muhafaza üst kısmı) | açık gri (RAL 7035) |
| Malzeme () | Polikarbonat (Muhafaza) |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| EN 60068-2-6/IEC 60068-2-6'ya uygun titreşime karşı dayanıklı | : 5g |
| Şok EN 60068-2-27/IEC 60068-2-27 uyumludur | : 30g |
| EN 60068-2-27/IEC 60068-2-27'ye göre daimi şok | : 10g |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -5 °C ... 50 °C (deniz seviyesinden 3000 m’ye kadar) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| İzin verilen nem (çalışma) | 5 % ... 95 % (yoğunlaşma yok) |
| İzin verilen nem (stok/nakliye) | 5 % ... 95 % (yoğunlaşma yok) |
| Hava basıncı (çalışma) | 70 kPa ... 106 kPa (deniz seviyesinden 3000 m’ye kadar) |
| Hava basıncı (stok/nakliye) | 58 kPa ... 106 kPa (deniz seviyesinden 4500 m’ye kadar) |
| Elektromanyetik uyum | EMC yönetmeliği ile uyumlu |
| EMC direktifleriyle uyum | EN IEC 63044-5-2 uyarınca bağışıklık testi Geçici aşırı gerilim (darbe) Kriter B EN IEC 63044-5-2 uyarınca bağışıklık testi Hızlı geçiciler (patlama) Kriter A, ±500 V,Kriter B, ±1000 V EN IEC 63044-5-2 uyarınca bağışıklık testi Elektromanyetik alanlar Kriter A, Field yoğunluğu: 10 V/m EN IEC 63044-5-2 uyarınca bağışıklık testi Elektrostatik deşarj (ESD) A kriteri, ±4 kV kontak deşarjı, ±8 kV hava deşarjı EN IEC 63044-5-2 uyarınca bağışıklık testi İletilen parazit Kriter A; 10 V test gerilimi EN IEC 63044-5-2 uyarınca gürültü emisyon testi B sınıfı |
| Montaj tipi | DIN rayı montajı (DIN EN 60715 uyarınca DIN rayı üzerinde) |
| Montaj pozisyonu | yatay Alternatif montaj konumları mümkündür, ancak termal performansta düşüşe yol açabilir. |
