| Genişlik | 89,7 mm |
| Yükseklik | 60,7 mm |
| Uzunluk | 107,6 mm |
| Genişlik | 89,7 mm |
| Yükseklik | 68 mm |
| Uzunluk | 107,6 mm |
| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
| Arabirim adeti | 2 (genişleme modülleri için) |
| Bağlantı yöntemi | Push-in bağlantı |
| Bağlantı yöntemine ilişkin not | Single Pair Ethernet (SPE) 10BASE-T1L, ekranlı |
| İletim hızı | 10 Mbps |
| İletim uzunluğu | maks. 350 m (iki cihaz arasında) |
| Arabirim adeti | 1 |
| Bağlantı yöntemi | USB 2.0 tam hız, tip C soket |
| İletim hızı | maks. 12 Mbps |
| Giriş ismi | Analog akım girişleri |
| Akım giriş sinyali | 0 mA ... 20 mA 4 mA ... 20 mA |
| Koruma devresi | Aşırı gerilim koruması |
| Giriş ismi | Analog gerilim girişleri |
| Gerilim giriş sinyali | 0 V ... 10 V |
| Gerilim girişinin giriş direnci | > 5 MΩ |
| Koruma devresi | Aşırı gerilim koruması |
| Giriş ismi | Dijital girişler |
| Giriş tanımlaması | EN 61131-2 tip 2 ve 3 |
| Giriş gerilim aralığı "0" sinyali | -3 V DC ... 5 V DC (Açık bir giriş her zaman 0 sinyali sağlar.) |
| Giriş gerilim aralığı "1" sinyali | 11 V DC ... 30 V DC |
| Nominal giriş gerilimi UIN | 24 V DC |
| Giriş ismi | Topraksız kontaklar |
| Giriş bilgisi | Kontağı toprağa bağlayın. |
| Giriş tanımlaması | Açık/kapalı kontak |
| Giriş ismi | Analog sıcaklık girişleri |
| Kullanılabilen sensör tipleri (RTD) | Pt 1000 |
| Giriş ismi | Analog sıcaklık girişleri |
| Kullanılabilen sensör tipleri (RTD) | Ni 1000, LG-Ni 1000 |
| Giriş ismi | Analog sıcaklık girişleri |
| Kullanılabilen sensör tipleri (TC) | NTC 10k, NTC 20k, NTC 10 k Pre |
| Giriş ismi | Analog direnç girişleri Analog direnç girişleri Sayaç girişleri |
| Giriş frekansı | maks. 20 Hz (Sinyal gerilim sıçramaları engellenmiştir) |
| Çözünürlük | 1 darbe |
| Çıkış sayısı | 6 (Enversör kontak) |
| Bağlantı yöntemi | Push-in bağlantı |
| Anahtarlama gerilimi | maks. 250 V |
| Anahtarlama kapasitesi | maks. 4000 VA |
| Sürekli sınır akımı | 16 A (Rezistif yük) |
| Mekanik çalışma ömrü | 106 çevrim |

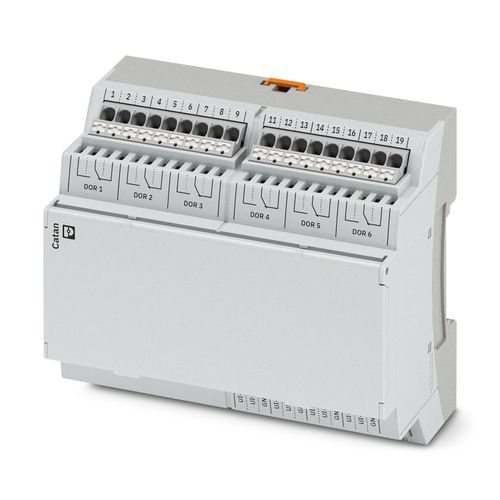

| Ürün tipi | I/O bileşeni |
| Ürün gamı | Catan |
| Montaj pozisyonu | yatay Alternatif montaj konumları mümkündür, ancak termal performansta düşüşe yol açabilir. |
| Montaj bölgesi | iç mekan kullanımı |
| Aşırı gerilim kategorisi | II (IEC 60664-1, EN 60664-1) |
| Kirlilik sınıfı | 2 (IEC 60664-1, EN 60664-1) |
| Tanım | Besleme |
| Besleme gerilimi | 24 V DC |
| Besleme gerilim aralığı | 19,2 V DC ... 30 V DC (dalgalanma dahil tüm toleransları içerir) |
| Akım tüketimi | maks. 250 mA 100 mA (Harici yük olmadan) 150 mA (Ekranlı) |
| Test gerilimi: Genişletme bus'u/haberleşme | 500 V AC, 50 Hz, 1 dk |
| Test gerilimi: Lojik / fonksiyonel toprak | 500 V AC, 50 Hz, 1 dk |
| Test gerilimi: Röle kontağı / lojik | 4 kV AC, 50 Hz, 1 dk |
| Test gerilimi: Röle kontağı / fonksiyonel toprak | 4 kV AC, 50 Hz, 1 dk |
| Test gerilimi: Röle kontağı/röle kontağı (açık kontak) | 1 kV, 50 Hz, 1 dk |
| Bağlantı adı | Bağlantılar 1 ... 19 (röle) |
| Bağlantı yöntemi | Push-in bağlantı |
| İletken kesiti, çok damarlı | 0,2 mm² ... 4 mm² |
| Kablo kesiti AWG | 24 ... 12 |
| Kablo kesiti, çok telli, yüksüklü, plastik kılıflı | 0,25 mm² ... 2,5 mm² |
| Kablo kesiti çok telli, yüksüklü, plastik kılıfsız | 0,25 mm² ... 2,5 mm² |
| Kablo soyma uzunluğu | 10 mm |
| İletken kesiti, tek telli | 0,2 mm² ... 4 mm² (Açık bağlantı noktalı iletken bağlantısı) 0,5 mm² ... 4 mm² (Push-in bağlantı) |
| Nominal kesit alanı | 4 mm² |
| Bağlantı yöntemi | Push-in bağlantı |
| İletken kesiti, çok damarlı | 0,5 mm² ... 1,5 mm² |
| Kablo kesiti AWG | 24 ... 16 |
| Kablo kesiti, çok telli, yüksüklü, plastik kılıflı | 0,25 mm² ... 1,5 mm² |
| Kablo kesiti çok telli, yüksüklü, plastik kılıfsız | 0,25 mm² ... 1,5 mm² |
| Kablo soyma uzunluğu | 10 mm |
| İletken kesiti, tek telli | 0,2 mm² ... 1,5 mm² (Açık bağlantı noktalı iletken bağlantısı) 0,34 mm² ... 1,5 mm² (Push-in bağlantı) |
| Nominal kesit alanı | 1,5 mm² |
| Ortam sıcaklığı (çalışma) | -5 °C ... 50 °C (deniz seviyesinden 3000 m’ye kadar) |
| Koruma sınıfı | IP20 |
| Hava basıncı (çalışma) | 70 kPa ... 106 kPa (deniz seviyesinden 3000 m’ye kadar) |
| Hava basıncı (stok/nakliye) | 58 kPa ... 106 kPa (deniz seviyesinden 4500 m’ye kadar) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| İzin verilen nem (çalışma) | 5 % ... 95 % (yoğunlaşma yok) |
| İzin verilen nem (stok/nakliye) | 5 % ... 95 % (yoğunlaşma yok) |
| Montaj tipi | DIN rayı montajı (DIN EN 60715 uyarınca DIN rayı üzerinde) |
| Montaj pozisyonu | yatay |
