| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
| CCCex açıklaması | Çin'de, muhtemel patlayıcı ortamlarda kullanımına izin verilmez. |

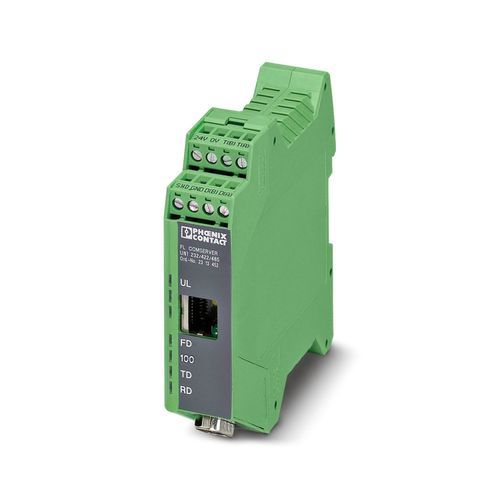

| Ürün tipi | Arabirim dönüştürücü |
| Uygulama | TCP, UDP, Modbus ağ geçidi, PPP |
| MTTF | 2013 Yıl (SN 29500 standardı, sıcaklık 25°C, çalışma döngüsü %21) 879 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %34,25) 359 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %100) |
| MTBF | 666 Yıl (Telcordia standardı, 25°C sıcaklık, %21 işletme çevrimi (haftada 5 gün, günde 8 saat)) 179 Yıl (Telcordia standardı, 40°C sıcaklık, 34.25 % işletme çevrimi (haftada 5 gün, günde 12 saat)) |
| Modbus/TCP istemcilerinin sayısı | 8 |
| Desteklenen tarayıcılar | Netscape Communicator versiyon 4.5 ve yukarısı veya Internet Explorer versiyon 5.5 ve yukarısı |
| Elektriksel izolasyon | VCC // Ethernet // Seri |
| Nominal durum için maksimum güç kaybı | 2,4 W |
| Test gerilimi data arayüzü/data arayüzü | 1,5 kVrms (50 Hz, 1 dk) |
| Test gerilimi data arayüzü/besleme | 1,5 kVrms (50 Hz, 1 dk) |
| Besleme gerilim aralığı | 19,2 V AC/DC ... 28,8 V AC/DC (fişli COMBICON vidalı klemensi üzerinden) 22,8 V DC ... 25,2 V DC (alternatif veya yedek olarak, bus kontağı ve sistem akım beslemesi üzerinden) |
| Tipik akım tüketimi | 100 mA (24 V DC) |
| Yönetim | Web-tabanlı yönetim, SNMP, Telnet'li acil çıkış ve seri |
| Durum ve diyagnostik göstergeleri | LED'ler: UL (logic voltage), TD + RD (data activity serial), FD (full duplex), 100 (100 Mbps mode), Link (Ethernet), Activity (Ethernet), ERR (error) |
| Tek tel/bağlantı noktası, tek telli | 0,2 mm² ... 2,5 mm² |
| Tek tel/bağlantı noktası, çok telli | 0,2 mm² ... 2,5 mm² |
| Kablo soyma uzunluğu | 7,00 mm |
| Sıkma torku | 0,5 Nm ... 0,6 Nm |
| Sinyal | Ethernet Modbus |
| Web server | evet |
| Seri iletim hızı | 10/100 Mbps, autonegotiation |
| Bağlantı yöntemi | RJ45 dişi konnektör, ekranlı |
| Kanal sayısı | 1 |
| İletim uzunluğu | ≤ 100 m (ekranlı bükümlü çift) |
| Desteklenen protokoller | TCP/IP, UDP, Modbus (TCP, RTU/ASCII), PPP |
| Yardımcı protokoller | ARP, DHCP, BOOTP, SNMP, RIP, RARP, HTTP, TFTP, ICMP |
| Data akış kontrolü/protokolleri | Modbus/TCP |
| Seri iletim hızı | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4 kbps |
| Bağlantı yöntemi | D-SUB-9 erkek konnektör |
| Sıkma torku | 0,4 Nm |
| Pin ataması | Web tabanlı yönetim üzerinden DTE/DCE geçişi |
| İletim uzunluğu | 15 m |
| Dosya formatı/kodlama | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Data akış kontrolü/protokolleri | Yazılım tokalaşması, Xon/Xoff, veya donanım tokalaşması RTS/CTS // 3964 R uyumlu, Modbus RTU/ASCII |
| Seri iletim hızı | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kbps |
| Bağlantı yöntemi | COMBICON ile Geçmeli/Vida bağlantısı |
| İletim uzunluğu | ≤ 1200 m |
| Sonlandırma direnci | 390 Ω (konfigüre edilebilir) 180 Ω 390 Ω |
| Dosya formatı/kodlama | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Data akış kontrolü/protokolleri | Otomatik kontrol |
| Seri iletim hızı | 0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kbps |
| Bağlantı yöntemi | COMBICON ile Geçmeli/Vida bağlantısı |
| Sonlandırma direnci | 390 Ω 180 Ω 390 Ω (konfigüre edilebilir) |
| Dosya formatı/kodlama | UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity |
| Data akış kontrolü/protokolleri | Otomatik kontrol |
| Genişlik | 22,5 mm |
| Yükseklik | 99 mm |
| Derinlik | 116 mm |
| Renk (Muhafaza) | yeşil (RAL 6021) |
| Malzeme (Muhafaza) | PA 6.6-FR |
| IEC 60068-2-32’e göre serbest düşüş | : 1 m |
| EN 60068-2-6/IEC 60068-2-6'ya uygun titreşime karşı dayanıklı | : 5g, 10 ... 150 Hz, 2,5 h, XYZ yönünde |
| Şok EN 60068-2-27/IEC 60068-2-27 uyumludur | Darbe (çalışma): 15g, 11 ms periyot, yarım sinüs şok darbesi : 30g, 11 msn periyot, yarım sinüs şok darbesi |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -25 °C ... 60 °C -20 °C ... 60 °C (UL'ye uygun) |
| Ortam sıcaklığı (stok/nakliye) | -25 °C ... 70 °C |
| Rakım | ≤ 5000 m (Sınırlamalar için, deniz seviyesinden yüksekliğe göre işletime ilişkin üretici beyannamesine bakın) |
| İzin verilen nem (çalışma) | 10 % ... 95 % (yoğunlaşma yok) |
| İzin verilen nem (stok/nakliye) | 5 % ... 95 % (yoğunlaşma yok) |
| Sertifika | CE uyumlu |
| Tanımlama | II 3 G Ex ec IIC T4 Gc |
| Sertifika | PxCIF11ATEX2313478X |
| Açıklama | Lütfen dokümanda verilen özel montaj talimatlarına dikkat ediniz! |
| Tanımlama | 508 Listed Class I, Div. 2, Groups A, B, C, D Class I, Zone 2, AEx nA IIC T5 Class I, Zone 2, Ex nA IIC T5 Gc X |
| Sertifika | MSIP-REI-PCK-2313452 |
| Tanımlama | ISA-S71.04-1985 G3 Harsh Group A |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Parazite dayanıklılık | EN 61000-6-2:2005 |
| Yayılan parazit | EN 61000-6-4 |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | ± 6 kV |
| Hava deşarjı | ± 8 kV |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Alan şiddeti | 10 V/m |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | 2 kV (5 kHz) |
| Sinyal | 1 kV (5 kHz) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | 2 kV |
| Sinyal | 1 kV |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| Açıklamalar | Kriter A |
| Gerilim | 10 V |
| Standartlar/yönetmelikler | EN 55032 |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
| Kaplama uygulamasını bozabilecek maddeler içermez | VDMA 24364:2018-05 |
| Standartlar/yönetmelikler | EN 50121-4 |
| Montaj tipi | DIN rayı montajı |
| Montaj açıklaması | Ürün, EN 60715 standardına uygun tüm 35 mm DIN rayları üzerine takılabilir. |
