| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |

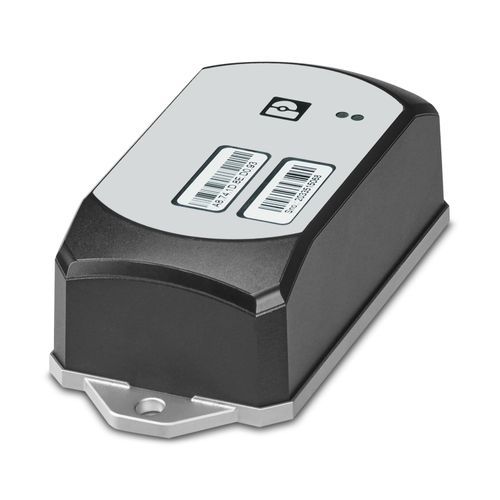

| Ürün tipi | Kablosuz elemanı |
| Çalışma modu | NTP server (NTPv4) stratum 1 |
| MTBF | 60 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %100) 168 Yıl (SN 29500 standardı, sıcaklık 40°C, çalışma döngüsü %34,25) 316 Yıl (SN 29500 standardı, sıcaklık 25°C, çalışma döngüsü %21) |
| Nominal durum için maksimum güç kaybı | 2,5 W |
| Yanıt süresi | ≤ 2 ms (NTP, Ethernet ağına ve mevcut ağ kapasitesine bağlıdır) 1 s (TCP aracılığıyla NMEA konum verilerinin sorgulama hızı) |
| Çekme süresi | ≤ 100 s (Sat fix'e kadar geçen süre (soğuk yeniden başlatma, cihaz başlatma dahil)) ~ 40 s (Cihazı başlatma) |
| Real-time saatin doğruluğu | Çevrimdışı modda <15 saniye/ay (GNSS alımı veya Internet bağlantısı yok, sıcaklık dalgalanması yok) Çevrimdışı modda <60 saniye/ay (GNSS alımı veya Internet bağlantısı yok, sıcaklık dalgalanması var) |
| Bağlantı sistemi | COMBICON |
| Bağlantı yöntemi | Push-in yaylı bağlantı |
| Bağlantı yöntemine ilişkin not | Tavsiye edilen iletken kesiti: 0,75 mm² Tavsiye edilen yüksük uzunluğu: 10 m Tavsiye edilen sıkma pensesi: trapezoid veya kare |
| Tanım | 1966101 FMC 1,5/ 3-STF-3,5 |
| Kutup sayısı | 2 |
| Kesit alanı aralığı AWG | 24 ... 16 (75° C'lik (UL) bakır kablolar kullanın) |
| Besleme gerilimi | 24 V DC (SELV) |
| Besleme gerilim aralığı | 10 V DC ... 30 V DC (SELV) Ethernet üzerinden Güç (PoE IEEE 802.3af veya üstü) |
| Akım tüketimi | ≤ 104 mA (24 V) maks. 175 mA (UL, 10 V) maks. 60 mA (PoE) |
| Güç tüketimi | ≤ 2,5 W |
| Bağlantı yöntemi | Push-in yaylı bağlantı |
| İletken kesiti, tek telli | 0,2 mm² ... 1,5 mm² |
| İletken kesiti, çok damarlı | 0,2 mm² ... 1,5 mm² |
| İletken kesiti, çok telli [AWG] | ... 16 |
| Kablo kesiti, çok telli, yüksüklü, plastik kılıflı | 0,25 mm² ... 0,75 mm² |
| Kablo kesiti çok telli, yüksüklü, plastik kılıfsız | 0,25 mm² ... 1,5 mm² |
| Kablo soyma uzunluğu | 10 mm |
| Konfigürasyon | Web tabanlı yönetim |
| Arabirim adeti | 1 |
| Bağlantı yöntemi | RJ45 |
| Bağlantı yöntemine ilişkin not | Otomatik müzakere ve autocrossing |
| İletim hızı | 10/100 MBit/s |
| İletim fiziği | Bakır |
| İletim uzunluğu | 100 m (segment başına) |
| Kanal sayısı | 1 (RJ45 portu) |
| Desteklenen protokoller | SNTP NTP (v1, v2, v3, v4, kimlik doğrulaması yok) NMEA 0183 (TCP aracılığıyla) HTTP HTTPS SNMP SSH DHCP VLAN Telnet |
| Tanım | GNSS (GPS / Galileo / GLONASS) |
| Anten bağlantı yöntemi | (Dahili) |
| Frekans | 1575,42 MHz (GPS, L1C/A) 1602 MHz +k * 562,5 kHz (GLONASS, L1OF) 1575,42 MHz (Galileo, E1-B/C) |
| Doğruluk sınıfı | CEP50= 5 m (Harici montaj) |
| Boyutlu çizim | |
| Genişlik | 62,8 mm |
| Yükseklik | 36,5 mm |
| Derinlik | 113,2 mm |
| Boyutlar ile ilgili not | Dış boyutlar |
| Renk (Muhafaza) | siyah (RAL 9005) |
| Malzeme (Muhafaza) | Polikarbonat |
| Malzeme (Taban plakası) | Pres döküm çinko, nikel kaplama |
| Ortam sıcaklığı (çalışma) | -40 °C ... 70 °C |
| Koruma sınıfı | IP68 (Üreticinin beyanı, UL değerlendirmesi yok) UL/CSA: Muhafaza Tipi Derecesi 1 (dahili kullanım) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| İzin verilen nem (çalışma) | 10 % ... 95 % (yoğunlaşma yok) |
| İzin verilen nem (stok/nakliye) | 5 % ... 95 % (yoğunlaşma yok) |
| Sertifika | CE uyumlu |
| Tanımlama | UL 61010 Listed |
| Montaj tipi | Açık alanda dış mekan |
| Montaj açıklaması | Kontrol panolarının veya diğer metal muhafazaların dışarısında |
