| Uygulamaya yönelik not | Yalnızca endüstriyel kullanım için |
| EMC açıklaması | EMU: sınıf A ürünü, yükleme alanındaki üretici beyanına bakın |
| CCCex açıklaması | Çin'de, muhtemel patlayıcı ortamlarda kullanımına izin verilmez. |

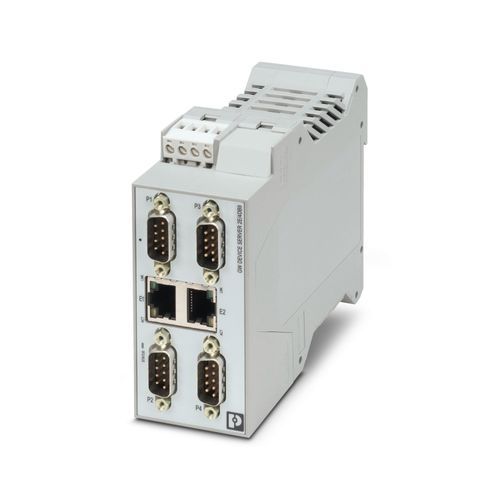

| Ürün tipi | Arabirim dönüştürücü |
| MTBF | 63,5 Yıl (Telcordia standardı, 25°C sıcaklık, 50% yük, Çevre Faktörü = 1.0) 42,3 Yıl (Telcordia standardı, 40°C sıcaklık, 50% yük, Çevre Faktörü = 1.5) |
| Elektriksel izolasyon | IEC UL 61010-1 (VCC // Ethernet) |
| Test gerilimi data arayüzü/data arayüzü | 1,5 kVrms (50 Hz, 1 dk) |
| Test gerilimi data arayüzü/besleme | 1,5 kVrms (50 Hz, 1 dk) 1,5 kVrms |
| Besleme gerilim aralığı | 10,8 V DC ... 30 V DC (fişli COMBICON vidalı klemensi üzerinden) |
| Tipik akım tüketimi | 110 mA (24 V DC) |
| Maks. akım tüketimi | 120 mA (24 V DC) |
| Yönetim | Web tabanlı yönetim |
| Durum ve diyagnostik göstergeleri | LED'ler: Durum, ACT/LNK (Ethernet veri trafiği) |
| İletken kesiti, çok damarlı | 0,20 mm² ... 2,50 mm² |
| Kablo kesiti AWG | 24 ... 12 |
| Sıkma torku | 0,5 Nm ... 0,6 Nm |
| Sinyal | Ethernet |
| Web server | evet |
| Seri iletim hızı | 10/100 Mbps, autonegotiation |
| Bağlantı yöntemi | RJ45 dişi konnektör, ekranlı |
| Kanal sayısı | 2 |
| İletim uzunluğu | ≤ 100 m (ekranlı bükümlü çift) |
| Desteklenen protokoller | TCP/IP, UDP, ASCII |
| Yardımcı protokoller | ARP, DHCP (Client), PING |
| Seri iletim hızı | 0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbps |
| Bağlantı sayısı | 4 |
| Bağlantı yöntemi | D-SUB-9 erkek konnektör |
| Pin ataması | DTE |
| İletim uzunluğu | 15 m |
| Dosya formatı/kodlama | 5/6/7/8 Data bit, 1/2 Stop bit, None/Even/Odd/Mark/Space Parite |
| Data akış kontrolü/protokolleri | Yazılım tokalaşması, Xon/Xoff veya donanım tokalaşması RTS/CTS |
| Seri iletim hızı | 0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbps |
| Bağlantı sayısı | 4 |
| Bağlantı yöntemi | D-SUB-9 erkek konnektör |
| Pin ataması | 2, 3, 5, 7, 8 |
| İletim uzunluğu | ≤ 1200 m |
| Sonlandırma direnci | 120 Ω (konfigüre edilebilir) |
| Dosya formatı/kodlama | 5/6/7/8 Data bit, 1/2 Stop bit, None/Even/Odd/Mark/Space Parite |
| Seri iletim hızı | 0.3; 0.6; 1.2; 2.4; 4.8; 9.6; 19.2; 38.4; 57.6; 115.2; 230.4 Kbps |
| Bağlantı sayısı | 4 |
| Bağlantı yöntemi | D-SUB-9 erkek konnektör |
| Pin ataması | 3, 5, 7 |
| Sonlandırma direnci | 120 Ω (konfigüre edilebilir) |
| Dosya formatı/kodlama | 5/6/7/8 Data bit, 1/2 Stop bit, None/Even/Odd/Mark/Space Parite |
| Genişlik | 45 mm |
| Yükseklik | 99 mm |
| Derinlik | 115 mm |
| Renk | gri |
| Muhafaza malzemesi | PA 6.6 |
| EN 60068-2-6/IEC 60068-2-6'ya uygun titreşime karşı dayanıklı | : |
| Şok EN 60068-2-27/IEC 60068-2-27 uyumludur | : |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -40 °C ... 70 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 80 °C |
| Rakım | < 2000 m |
| İzin verilen nem (çalışma) | 10 % ... 95 % (yoğunlaşma yok) |
| İzin verilen nem (stok/nakliye) | 5 % ... 95 % (yoğunlaşma yok) |
| Uygunluk | CE uyumu |
| UL, USA | UL 61010-1 |
| UL, USA / Kanada | Class I, Div. 2, Groups A, B, C, D T4A |
| Zehirli gaz testi | ISA-S71.04-1985 G3 Harsh Group A |
| ATEX | DEMKO 18ATEX 2026X: II 3 GEx ec IIC T4 Gc |
| IECEx | IECEx UL 18.0023XEx ec IIC T4 Gc |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Parazite dayanıklılık | EN 61000-6-2:2005 |
| Yayılan parazit | EN 61000-6-4 |
| Standartlar/yönetmelikler | EN 55022, EN 55024 |
| Montaj tipi | DIN rayı montajı |
