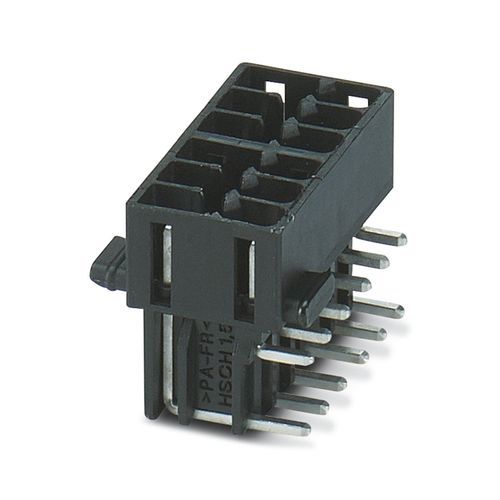

| Ürün tipi | Baskılı devre kartı gövde |
| Ürün gamı | HSCH 1,5/..-G |
| Kutup sayısı | 12 |
| Pin aralığı | 3,45 mm |
| Bağlantı sayısı | 12 |
| Satır sayısı | 2 |
| Potansiyel sayısı | 12 |
| Pin dizilimi | Lineer pinleme |
| Potansiyel başına lehim pini | 1 |
| Nominal akım IN | 8 A |
| Nominal gerilim UN | 160 V |
| Hacim direnci | 2,1 mΩ |
| Nominal gerilim (III/3) | 63 V |
| Nominal aşırı gerilim (III/3) | 2,5 kV |
| Nominal gerilim (III/2) | 160 V |
| Nominal aşırı gerilim (III/2) | 2,5 kV |
| Anma gerilimi (II/2) | 160 V |
| Nominal aşırı gerilim (II/2) | 2,5 kV |
| Montaj tipi | Dalga lehimleme |
| Pin dizilimi | Lineer pinleme |
| Not | WEEE/RoHS uyumlu, IEC 60068-2-82/JEDEC JESD 201 uyarınca ipliksi bulundurmaz |
| Kontak malzemesi | Cu alaşımı |
| Yüzey özellikleri | Kalay kaplı |
| Renk (Muhafaza) | siyah (9005) |
| Yalıtım malzemesi | PA |
| İzolasyon malzeme grubu | I |
| IEC 60112'ye göre CTI | 600 |
| UL 94'e uygun yanmazlık sınıfı | V0 |
| EN 60695-2-12'ye göre akkor tel yanmazlık indisi GWFI | 850 |
| EN 60695-2-13'e göre akkor tel tutuşma sıcaklığı GWIT | 775 |
| EN 60695-10-2'ye göre küre basınç testi için sıcaklık | 125 °C |
| Montaj açıklaması | Değer aralığı için İndirilenler alanındaki veri sayfasına bakın. |
| Güvenlik notu | UYARI: Konnektörler, yük altında iken takılamaz veya bağlantısından ayırılamaz. Uyarıların dikkate alınmaması veya yanlış kullanım, kişilerin ve/veya eşyaların zarar görmesine neden olabilir. • UYARI: Yalnızca doğru biçimde işlev gösteren ürünleri işletime alın. Ürünler, düzenli aralıklarla hasarlı bakımından incelenmelidir. Bozuk ürünleri derhal işletimden çıkarın. Hasarlı ürünleri yenisiyle değiştirin. Onarım yapılması mümkün değildir. • UYARI: Ürün yalnızca kalifiye elektrik personeli tarafından kurulabilir ve işletilebilir. Bu kişiler, aşağıdaki güvenlik notlarına uymalıdır. Kalifiye personel, elektrik mühendisliğinin temel konuları hakkında bilgi sahibi olmalıdır. Tehlikeleri teşhis edebilmeli ve önleyebilmelidir. Ambalaj üzerindeki ilgili sembol, ürünü kurmak ve işletmek için yalnızca elektrik mühendisliği alanında bilgi sahibi personelin görevlendirilmesine izin verildiğini belirtmektedir. • Bu öğe, bir muhafaza içerisine takmak için bir kapsülsüz fiş olarak tasarlanmıştır. • Konnektörü yalnızca tamamen takılmış durumda iken işletin. |
| Boyutlu çizim | |
| Pin aralığı | 3,45 mm |
| Genişlik [g] | 17,45 mm |
| Yükseklik [y] | 21,9 mm |
| Uzunluk [l] | 16 mm |
| Lehim pin uzunluğu [P] | 3,8 mm |
| Pin ölçüleri | 0,8 x 0,8 mm |
| Pin aralığı | 5,30 mm |
| Delik çapı | 1,3 mm |
| Spesifikasyon | DIN EN 60512-1-1:2003-01 |
| Sonuç | Test geçildi |
| Spesifikasyon | DIN EN 60512-1-2:2003-01 |
| Sonuç | Test geçildi |
| Spesifikasyon | DIN EN 60068-2-70:1996-07 |
| Sonuç | Test geçildi |
| Spesifikasyon | IEC 60512-13-5:2006-02 |
| Sonuç | Test geçildi |
| Spesifikasyon | IEC 60512-15-1:2008-05 |
| Ara parçadaki kontak taşıyıcıGereklilikler > 20 N | Test geçildi |
| Sonuç | Test geçildi |
| Çevrim sayısı | 25 |
| Kutup başına bağlantı kuvveti, yaklaşık | 5 N |
| Kutup başına çekme kuvveti, yaklaşık | 4 N |
| Spesifikasyon | IEC 60512-5-1:2002-02 |
| Test edilen kutup sayısı | 6 |
| Spesifikasyon | DIN EN 60512-3-1:2003-01 |
| Izolasyon direnci, bitişik kutuplar | > 0,4 TΩ |
| Spesifikasyon | IEC 60664-1:2007-04 |
| İzolasyon malzeme grubu | I |
| Karşılaştırmalı izleme dizini (IEC 60112) | CTI 600 |
| Nominal izolasyon gerilimi (III/3) | 63 V |
| Nominal aşırı gerilim (III/3) | 2,5 kV |
| minimum klerans değeri - homojen olmayan saha (III/3) | 1,5 mm |
| minimum krepaj mesafesi (III/3) | 1,6 mm |
| Nominal izolasyon gerilimi (III/2) | 160 V |
| Nominal aşırı gerilim (III/2) | 2,5 kV |
| minimum klerans değeri - homojen olmayan saha (III/2) | 1,5 mm |
| minimum krepaj mesafesi (III/2) | 1,6 mm |
| Nominal izolasyon gerilimi (II/2) | 160 V |
| Nominal aşırı gerilim (II/2) | 2,5 kV |
| minimum klerans değeri - homojen olmayan saha (II/2) | 1,5 mm |
| minimum krepaj mesafesi (II/2) | 1,6 mm |
| Spesifikasyon | IEC 60068-2-6:2007-12 |
| Frekans | 10 - 150 - 10 Hz |
| Süpürme hızı | 1 oktav/dk |
| Büyüklük | 0,35 mm (10 Hz ... 60,1 Hz) |
| Hızlanma | 5g (60,1 Hz ... 150 Hz) |
| Her eksen için test süresi | 2,5 h |
| Test talimatları | X-, Y- ve Z-eksenleri |
| Spesifikasyon | IEC 60512-9-1:2010-03 |
| Deniz seviyesinde darbe dayanım gerilimi | 2,95 kV |
| Kontak direnci R1 | 2,1 mΩ |
| Kontak direnci R2 | 2,2 mΩ |
| Takma/sökme çevrimi | 25 |
| Izolasyon direnci, bitişik kutuplar | > 80 GΩ |
| Spesifikasyon | ISO 6988:1985-02 |
| Aşındırıcı stres | 0.2 dm3 SO2 on 300 dm3/40 °C/1 çevrim |
| Isıl stres | 100 °C/168 h |
| Güç frekansı dayanım gerilimi | 1,39 kV |
| Ortam sıcaklığı (çalışma) | -40 °C ... 105 °C (zayıflama eğrisine bağlıdır) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 55 °C |
| Göreceli nem (stok/nakliye) | 30 % ... 70 % |
| Ortam sıcaklığı (montaj) | -5 °C ... 100 °C |
| Ambalaj tipi | karton ambalajlı |
| Dış ambalaj tipi | Karton |
