| Giriş gerilimi | 24 V DC (SELV) |
| Giriş gerilim aralığı | 22,5 V DC ... 30 V DC |
| Sabit yedekleme eşiği | < 22 V DC > 30 V DC |
| Akım tüketimi IN (UN, IOUT = IN, Icharge = 0) | 20 A |
| Akım tüketimi Imax (UN, IOUT = IStat.Boost, ICharge = max) | 30 A |
| Akım tüketimi INo-Load(UN, IOUT = 0, Icharge = 0) | 0,1 A (Yüksüz) |
| Akım tüketimi Icharge (UN, IOUT = 0, Icharge = max) | 10 A (şarj prosesi) |
| Güç tüketimi Pmax (UN, IOUT = IStat.Boost, Icharge = max) | 599 W |
| Güç tüketimi PN (UN, IOUT = IN, Icharge = 0) | 488 W |
| Güç tüketimi Pcharge (UN, IOUT = 0, Icharge = max) | 244 W |
| Tampon süresi | 4 dk (2,5 A) 30 s (20 A) |
| Şarj süresi | yaklaşık 6,3 dk (2,5 A) yaklaşık 2,1 dk (10 A) |
| Yeniden şarj süresi | yaklaşık 5,4 dk (2,5 A) yaklaşık 1,4 dk (10 A) |
| Kalkış akımı | ≤ 7 A (≤ 4 ms) |
| Çekme süresi | 1 ms (tampon modu) |
| Dahili giriş sigortası | hayır |
| Dielektrik dayanım | maks. 35 V DC (Polarite korumayı tersine çevir) |
| Gerilim düşümü, giriş/çıkış | 0,5 V DC |
| Verimlilik | > 98 % (şarjlı enerji depolama cihazı) |
| Paralel bağlantı | evet maks. 4 |
| Seri bağlantı | hayır |
| Çıkış gerilimi | 24 V DC |
| Kapandığında çıkış akımı | 20 A |
| Statik Boost (IStat.Boost) | 25 A |
| Çıkış gücü POUT (UN, IOUT = IN) | 480 W |
| Çıkış gücü POUT (UN, IOUT = Istat.Boost) | 600 W |
| Güç kaybı Yüksüz (UN, IOut = 0, ICharge = 0) | 5 W |
| Güç kaybı Nominal yük (UN, IOut = IN, ICharge = 0) | 10 W |
| Kısa devreye dayanıklı | evet (giriş sigortalı) |
| Rölanti korumalı | evet |
| Çıkış gerilimi | 24 V DC |
| Kapandığında çıkış akımı | 20 A |
| Statik Boost (IStat.Boost) | 25 A |
| Çıkış gücü POUT (UN, IOUT = IN) | 480 W |
| Çıkış gücü POUT (UN, IOUT = Istat.Boost) | 600 W |
| Güç kaybı Yüksüz (UN, IOut = 0, ICharge = 0) | 5 W |
| Güç kaybı Nominal yük (UN, IOut = IN, ICharge = 0) | 90 W |
| Kısa devreye dayanıklı | evet |
| Rölanti korumalı | evet |
| Kapasite | 16 kJ |
| Depolama ortamı | Çift katmanlı kapasitör |
| Tampon süresi | 4 dk (2,5 A) 30 s (20 A) |
| Kutup | 1.x |
| Konum markalama | 1.1 (+), 1.2 (+), 1.3 (-), 1.4 (-) |
| Bağlantı yöntemi | Vidalı bağlantı |
| tek telli | 0,2 mm² ... 6 mm² |
| çok telli | 0,2 mm² ... 4 mm² |
| plastik kılıfsız yüksüklü çok telli | 0,25 mm² ... 4 mm² |
| plastik kılıflı yüksüklü çok telli | 0,25 mm² ... 4 mm² |
| tek telli (AWG) | 24 ... 10 |
| Kablo soyma uzunluğu | 8 mm |
| Sıkma torku | 0,5 Nm ... 0,6 Nm |
| Tahrik şekilli vida ucu | Yarıklı L |
| tek telli | 0,2 mm² ... 1,5 mm² |
| çok telli | 0,2 mm² ... 1,5 mm² |
| plastik kılıflı TWIN yüksüklü çok telli | 0,5 mm² ... 2,5 mm² |
| Kutup | 2.x |
| Konum markalama | 2.1 (+), 2.2 (-) |
| Bağlantı yöntemi | Vidalı bağlantı |
| tek telli | 0,2 mm² ... 6 mm² |
| çok telli | 0,2 mm² ... 4 mm² |
| plastik kılıfsız yüksüklü çok telli | 0,25 mm² ... 4 mm² |
| plastik kılıflı yüksüklü çok telli | 0,25 mm² ... 4 mm² |
| tek telli (AWG) | 24 ... 10 |
| Kablo soyma uzunluğu | 8 mm |
| Sıkma torku | 0,5 Nm ... 0,6 Nm |
| Tahrik şekilli vida ucu | Yarıklı L |
| tek telli | 0,2 mm² ... 1,5 mm² |
| çok telli | 0,2 mm² ... 1,5 mm² |
| plastik kılıflı TWIN yüksüklü çok telli | 0,5 mm² ... 2,5 mm² |
| Kutup | 3.x |
| Konum markalama | 3.1 (13), 3.2 (14), 3.3 (Alarm), 3.4 (Ready), 3.5 (Remote), 3.6 (Parallel Port), 3.7 (SGnd) |
| Bağlantı yöntemi | Push-in bağlantı |
| tek telli | 0,2 mm² ... 1 mm² |
| çok telli | 0,2 mm² ... 1,5 mm² |
| plastik kılıfsız yüksüklü çok telli | 0,2 mm² ... 1 mm² |
| plastik kılıflı yüksüklü çok telli | 0,2 mm² ... 0,75 mm² |
| tek telli (AWG) | 24 ... 18 |
| Kablo soyma uzunluğu | 8 mm |
| Arabirim | PROFINET |
| Arabirim sayısı | 2 |
| Bağlantı yöntemi | RJ45 |
| Kutup | 5.x |
| Desteklenen protokoller | PROFINET |
| Kilitleme | Kilitleme klipsi |
| İletim fiziği | Twisted-Pair |
| Özellikler | Autonegotiation Autocrossing Autopolarity Yarım veya tam duplex |
| Topologie | Yıldız Hat |
| İletim hızı | 100 Mbps |
| İletim mesafesi | maks. 100 m |
| Çevrim süresi | 1 ms (RT) |
| Erişim süresi | ≤ 2 s |
| Standartlar | IEEE 802.3 IEC 61158 IEC 61784-2 |
| Yonga seti | Renesas TPS-1 |
| Elektriksel izolasyon | evet |
| Bağlantı etiketlemesi | 3.5 |
| Kanal | DI (dijital giriş) |
| Durum (konfigüre edilebilir) | Remote |
| Durum koşulu | Remote |
| Düşük sinyal | SGnd'a <3 kΩ ile bağlantı |
| Yüksek sinyal | Açık |
| Sinyal - durum ataması | low - active |
| Referans potansiyel | 3.7 (SGnd, 1.3, 1.4, 2.2 ile aynı) |
| Bağlantı etiketlemesi | 3.6 |
| Kanal | DI / DO (dijital giriş / dijital çıkış) |
| Anahtarlama girişi tanımı | Bağlantı klemensi haberleşmesi, paralel çalışma |
| Durum (konfigüre edilebilir) | Parallel Mode |
| Şarj durumu (konfigüre edilebilir) | Aktif değil: hayırAktif:Çıkış: tampon modu <1 VÇıkış: şebekeden çalışma 24 V (UN-1 V (tipik))Giriş: SGnd ile bağlandı: tampon modunu başlat |
| Anahtarlama gerilimi | < 1 V 24 V (UN - 1 V (tipik)) |
| Akım taşıma kapasitesi | 3 mA |
| Referans potansiyel | Farklı cihaz, paralel port IN/OUT |
| Bağlantı etiketlemesi | 3.3 |
| Kanal | DO (dijital çıkış) |
| Anahtarlama çıkışı | Transistör |
| Durum (konfigüre edilebilir) | Grup alarmı |
| Şarj durumu (konfigüre edilebilir) | Alarm eşiği |
| Çıkış gerilimi | 25 V (UN - 1 V (tipik)) |
| Çıkış: yüklenebilir | maks. 20 mA |
| Durum - sinyal ataması | active - low |
| Referans potansiyel | 3.7 (SGnd, 1.3, 1.4, 2.2 ile aynı) |
| LED durum göstergesi | Kırmızı (Alarm) |
| Bağlantı etiketlemesi | 3.1, 3.2 |
| Kanal | DO (dijital çıkış) |
| Anahtarlama çıkışı | Elektronik röleler (OptoMOS) |
| Durum (konfigüre edilebilir) | UIn OK |
| Şarj durumu (konfigüre edilebilir) | UIn > 22,5 V DC, UIn < 30 V DC |
| Çıkış gerilimi | maks. 30 V |
| Çıkış: yüklenebilir | 300 mA |
| Durum - sinyal ataması | active - high |
| LED durum göstergesi | yeşil (UIn OK) |
| Bağlantı etiketlemesi | 3.4 |
| Kanal | DO (dijital çıkış) |
| Anahtarlama çıkışı | Transistör |
| Durum (konfigüre edilebilir) | Ready |
| Şarj durumu (konfigüre edilebilir) | Dolum durumu: %100 veya tampon modu |
| Çıkış gerilimi | 25 V (UN - 1 V (tipik)) |
| Çıkış: yüklenebilir | maks. 20 mA |
| Durum - sinyal ataması | active - high |
| Referans potansiyel | 3.7 (SGnd, 1.3, 1.4, 2.2 ile aynı) |
| LED durum göstergesi | Yeşil (SOC şarj durumu) |
| Bağlantı etiketlemesi | 3.7 |
| Anahtarlama gerilimi | 0 V |
| Akım taşıma kapasitesi | maks. 60 mA |
| Fonksiyon | Sinyal toprağı |
| Referans potansiyel | 3.3 Alarm, 3.4 Ready, 3.5 Remote |
| İzolasyon gerilim giriş, çıkış / muhafazası | 500 V |

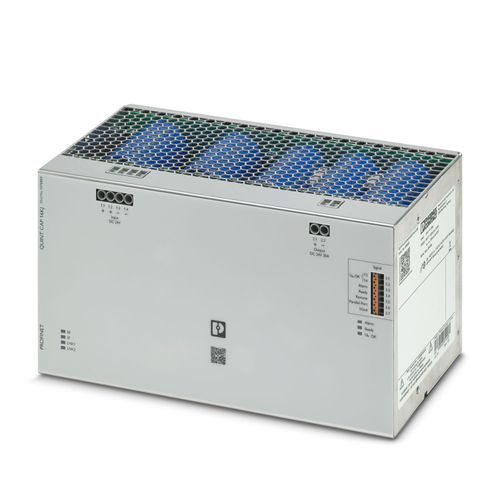

| Ürün tipi | Tümleşik kapasitörlü DC kesintisiz güç kaynağı |
| Ürün gamı | QUINT kapasite modülü |
| MTBF (IEC 61709, SN 29500) | 1351036 h (25 °C) 903325 h (40 °C) 470143 h (60 °C) |
| Koruma sınıfı | III (Özel uygulama (SELV)) |
| Aşırı gerilim kategorisi | II |
| Kirlilik sınıfı | 2 |
| Genişlik | 244 mm |
| Yükseklik | 130 mm |
| Derinlik | 125 mm |
| Montaj mesafesi sağ/sol | 0 mm / 0 mm |
| Montaj mesafesi üst/alt | 50 mm / 50 mm |
| Montaj tipi | DIN rayı montajı |
| Montaj pozisyonu | yatay DIN rayı NS 35, EN 60715 |
| UL 94 uyarınca yanmazlık sınıfı (muhafaza / klemensler) | V0 |
| Muhafaza malzemesi | Metal |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -25 °C ... 60 °C (> 40 °C Derating: 1 %/K) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 60 °C |
| Ortam sıcaklığı (başlangıç tipi test edilmiş) | -40 °C |
| Maksimum yükseklik | ≤ 4000 m |
| İklim sınıfı | 3K3 (EN 60721'e uygun) |
| İzin verilen maks. bağıl nem (çalışma) | ≤ 95 % |
| Şok | Uzaysal yön başına 30g, 18 ms (IEC 60068-2-27 uyarınca) |
| Titreşim (çalışma) | 0,7g |
| EN 61010-1 | II (≤ 4000 m) |
| EN 61010-2-201 | II (≤ 4000 m) |
| UL 60950-1 | II (≤ 4000 m) |
| Standart tanımlama | Koruyucu ekstra alçak gerilim |
| Standartlar/spesifikasyonlar | IEC 61010-1 (SELV) IEC 61010-2-201 (PELV) |
| Tanımlama | UL 61010-1 UL 61010-2-201 UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D (Hazardous Location) UL 121201 CAN/CSA-C22.2 No. 61010-1-12 CAN/CSA C22.2 No. 61010-2-201:14 CSA C22.2 No. 213-17 Class I, Devsion 2, Groups A, B, C, D (Hazardous Location) IEC 61010-1 IEC 61010-2-201 EN 61010-1 EN 61010-2-201 |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Parazit yayılımı | EN 61000-6-3 ve EN 61000-6-4 uyarınca gürültü emisyonu |
| Parazite dayanıklılık | EN 61000-6-2 uyarınca cihaz bağışıklığı |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | 4 kV (Test seviyesi 2) |
| Hava deşarjı | 8 kV (Test seviyesi 3) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 80 MHz ... 1 GHz |
| Test alan şiddeti | 10 V/m |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | 2 kV (Test seviyesi 3 - asimetrik) |
| Çıkış | 2 kV (Test seviyesi 3 - asimetrik) |
| Sinyal | 2 kV (Test seviyesi 3 - asimetrik) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Sinyal | 1 kV (Test seviyesi 2 - asimetrik) |
| Açıklamalar | Kriter B |
| Giriş/Çıkış | 1 kV (Test seviyesi 2 - simetrik) 2 kV (Test seviyesi 3 - asimetrik) |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| Frekans aralığı | 0,15 MHz ... 80 MHz |
| Açıklamalar | Kriter A |
| Gerilim | 10 V |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
