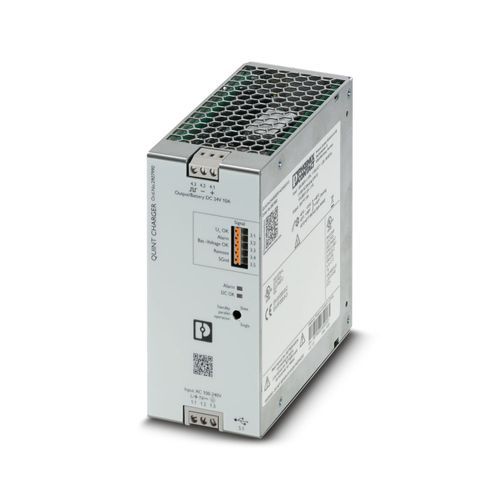

| Ürün tipi | Şarj cihazı |
| Ürün gamı | QUINT CHARGER |
| MTBF (IEC 61709, SN 29500) | > 500000 h (230 V AC, için 40 °C) |
| Koruma sınıfı | I |
| Kirlilik sınıfı | 2 |
| Faz sayısı | 1,00 |
| Giriş gerilim aralığı | 100 V AC ... 240 V AC -15 % ... +10 % |
| Değer kaybı | < 90 V AC (2,5 %/V) |
| Frekans aralığı (fN) | 50 Hz ... 60 Hz ±10 % |
| Akım tüketimi | 2,7 A (100 V AC) 1,2 A (240 V AC) |
| Giriş sigortası | 6,3 A (dahili (cihaz koruması), yavaş açan) |
| Giriş koruması için tavsiye edilen devre kesici | 10 A ... 16 A (AC: K karakteristik B, C, D, K veya muadili) |
| Giriş gerilim aralığı | 110 V DC ... 250 V DC |
| Akım tüketimi | 2,4 A (110 V DC) 1,1 A (250 V DC) |
| Tanım | Remote / Service |
| Verimlilik | 89 % 91 % |
| Nominal çıkış gerilimi | 24 V DC |
| Çıkış geriliminin ayar aralığı (USet) | 19,2 V DC ... 28,6 V DC |
| Nominal çıkış akımı (IN) | 10 A |
| Residüel dalgalanma | < 20 mVSS |
| Kısa devreye dayanıklı | evet |
| Yüksüz kanıt | evet |
| Çıkış gücü | 240 W |
| Maksimum yüksüz güç kaybı | < 4 W (230 V AC için) |
| Nominal yükte maks. güç kaybı | < 35 W (230 V AC için) |
| Paralel bağlantı | hayır |
| Seri bağlantı | hayır |
| Çıkış gerilimi | 24 V DC |
| Sürekli yük akımı | 20 mA |
| Sinyal toprağı SGnd | Referans toprak sinyal kontakları |
| Çıkış gerilimi | 24 V DC |
| Sürekli yük akımı | 20 mA |
| Sinyal toprağı SGnd | Referans toprak sinyal kontakları |
| Çıkış gerilimi | 24 V DC |
| Sürekli yük akımı | 20 mA |
| Sinyal toprağı SGnd | Referans toprak sinyal kontakları |
| Nominal gerilim UN | 24 V DC |
| Şarj gerilimi | maks. 32 V DC |
| Şarj akımı | tip. 10 A |
| Nominal kapasite aralığı | 7 Ah ... 300 Ah |
| Akü teknolojisi | VRLA, VRLA-WTR, LI-ION (LiFePO4) |
| Şarj karakteristik eğrisi | IU |
| Bağlantı yöntemi | Vidalı bağlantı |
| Tek damarlı min. iletken kesit alanı | 0,2 mm² |
| Tek damarlı maks. iletken kesit alanı | 2,5 mm² |
| Çok damarlı min. iletken kesit alanı | 0,2 mm² |
| Çok damarlı maks. iletken kesit alanı | 2,5 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıflı, min. | 0,2 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıflı, maks. | 2,5 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıfsız, min. | 0,2 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıfsız, maks. | 2,5 mm² |
| İletken kesit alanı AWG min. | 24 |
| İletken kesit alanı AWG max. | 14 |
| Kablo soyma uzunluğu | 6,5 mm |
| Sıkma torku, min | 0,5 Nm |
| Sıkma torku, maks. | 0,6 Nm |
| Bağlantı yöntemi | Vidalı bağlantı |
| Tek damarlı min. iletken kesit alanı | 0,2 mm² |
| Tek damarlı maks. iletken kesit alanı | 2,5 mm² |
| Çok damarlı min. iletken kesit alanı | 0,2 mm² |
| Çok damarlı maks. iletken kesit alanı | 2,5 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıflı, min. | 0,2 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıflı, maks. | 2,5 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıfsız, min. | 0,2 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıfsız, maks. | 2,5 mm² |
| İletken kesit alanı AWG min. | 24 |
| İletken kesit alanı AWG max. | 14 |
| Kablo soyma uzunluğu | 6,5 mm |
| Sıkma torku, min | 0,5 Nm |
| Sıkma torku, maks. | 0,6 Nm |
| Bağlantı yöntemi | Push-in bağlantı |
| Tek damarlı min. iletken kesit alanı | 0,2 mm² |
| Tek damarlı maks. iletken kesit alanı | 1,5 mm² |
| Çok damarlı min. iletken kesit alanı | 0,2 mm² |
| Çok damarlı maks. iletken kesit alanı | 1,5 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıflı, min. | 0,2 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıflı, maks. | 1,5 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıfsız, min. | 0,2 mm² |
| Tek kablo/tek telli bağlantı noktası, yüksüklü, plastik kılıfsız, maks. | 1,5 mm² |
| İletken kesit alanı AWG min. | 24 |
| İletken kesit alanı AWG max. | 16 |
| Kablo soyma uzunluğu | 8 mm |
| Arabirim | MINI-USB tip B |
| Sinyal tanımı | UIn OK |
| Durum göstergesi | LED (yeşil) |
| Sinyal tanımı | Bat.-Voltage OK |
| Durum göstergesi | LED (yeşil) |
| Sinyal tanımı | Alarm |
| Durum göstergesi | LED (kırmızı) |
| Sinyal tanımı | Sinyal girişleri ve çıkışları için referans potansiyeli |
| Genişlik | 60 mm |
| Yükseklik | 130 mm |
| Derinlik | 126 mm |
| Montaj mesafesi sağ/sol | 0 mm / 0 mm |
| Montaj mesafesi üst/alt | 50 mm / 50 mm |
| Genişlik | 123 mm |
| Yükseklik | 130 mm |
| Derinlik | 63 mm |
| Muhafaza malzemesi | Metal |
| Kapak vesiyonu | Yüksek kaliteli çelik plaka |
| Kenar elemanı versiyonu | Alüminyum |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Maksimum yükseklik | ≤ 4000 m (> 2000 m, zayıflamayı dikkate alın) |
| İklim sınıfı | 3K3 (EN 60721) |
| İzin verilen maks. bağıl nem (çalışma) | ≤ 95 % (+25 °C'de, yoğuşma yok) |
| Şok | 30g, IEC 60068-2-27'ye göre 18 ms |
| Titreşim (çalışma) | 2 Hz ... 15 Hz, ±2.5 mm genlik; 15 Hz ... 150 Hz, 2.3g |
| UL onayları | UL Listed UL 61010-1 UL/C-UL onaylı ANSI/ISA-12.12.01 sınıf I, bölüm 2, A, B, C grupları |
| Tanımlama | UL Listed UL 61010 |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Alçak Gerilim Yönetmeliği (LVD) | 2014/35/EC Alçak Gerilim Yönetmeliğine uygun |
| Parazit yayılımı | Parazit emisyonu EN 61000-6-3 uyarınca (özel konut ve ticari) ve EN 61000-6-4 uyarınca (endüstriyel) |
| Parazite dayanıklılık | Bağışıklık EN 61000-6-2 uyarınca (endüstriyel) |
| İletilen girişim emisyonu | EN 61000-6-3 (Sınıf B) |
| Gürültü emisyonu | EN 61000-6-3 (Sınıf B) |
| Frekans aralığı | 0 kHz ... 2 kHz |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | 6 kV (Test seviyesi 3) |
| Hava deşarjı | 8 kV (Test seviyesi 3) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 80 MHz ... 1 GHz |
| Test alan şiddeti | 10 V/m (Test seviyesi 3) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | 2 kV (Test seviyesi 3 - asimetrik) |
| Çıkış | 1 kV (Test seviyesi 2 - asimetrik) |
| Sinyal | 1 kV (Test seviyesi 2 - asimetrik) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | 1 kV (Test seviyesi 2 - simetrik) 2 kV (Test seviyesi 3 - asimetrik) |
| Çıkış | 0,5 kV (Test seviyesi 1 - simetrik) 1 kV (Test seviyesi 1 - asimetrik) |
| Sinyal | 1 kV (Test seviyesi 2 - asimetrik) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| I/O/S | asimetrik |
| Frekans aralığı | 0,15 MHz ... 80 MHz |
| Açıklamalar | Kriter A |
| Gerilim | 10 V (Test seviyesi 3) |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
| Standart – Güvenli çok düşük gerilim | IEC 61010 (SELV) / (PELV) |
| Standart - Güvenli izolasyon | DIN VDE 0100-410 |
| Standart - ölçüm, kontrol ve laboratuar kullanımındaki ekipman için güvenlik | IEC 61010-1 |
| EN 61010-1 | II |
| Montaj tipi | DIN rayı montajı |
