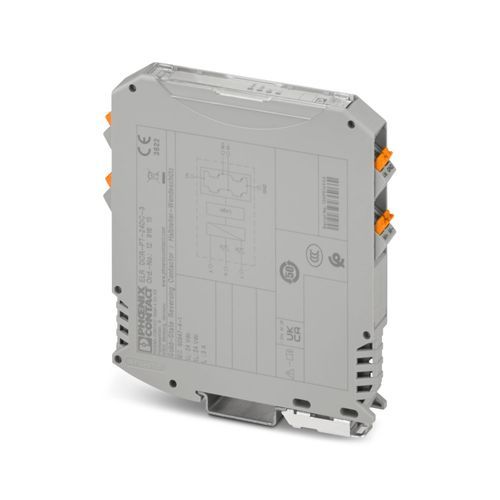

ELR DCR-PT-24DC-10 - Ters yük rölesi 1291655

Phoenix Contact

ELR DCR-PT-24DC-10 - Ters yük rölesi 1291655

DC motorlar için motor yol vericiler

Elektronik ters yük rölesi, DC motorları kontrol etmek için, LED ekranlı ve koruma devreli, çıkış: 24 V DC/10 A, 5 ms anahtarlama süresi

ELR DCR-PT-24DC-10 - Ters yük rölesi 1291655

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Ürün tipi	Solid-state kontaktör
Ürün gamı	CONTACTRON
Çalışma modu	100% çalışma faktörü
MTTF	244 Yıl ( = 20°C )
İzolasyon	Ana izolasyon
Faz sayısı	1
Anahtarlama sıklığı	≤ 10 Hz
Şebeke tipi	1 fazlı
Test gerilimi (Giriş/çıkış)	2,5 kVrms (50 Hz, 60 s)
Anahtarlama sıklığı	≤ 10 Hz
Nominal izolasyon gerilimi	50 V
Nominal darbe gerilimi	800 V
Darbe gerilim kategorisi	III
Kirlilik sınıfı	2
Güç devresindeki hava ve atlama mesafeleri	Ana izolasyon
Giriş ismi	DC giriş
Kontrol devresi nominal besleme gerilimi US	24 V DC
Kontrol besleme gerilimi aralığı	11 V DC ... 30 V DC
Koruma devresi	Aşırı gerilim koruması
Giriş ismi	Kontrol girişi sağ/sol
Akım tüketimi	3 mA
Nominal aktivasyon gerilimi UC	24 V DC
Tetikleme gerilimi aralığı	19,2 V DC ... 28,8 V DC
Nominal aktivasyon akımı IC	< 2 mA
Koruma devresi	Polarite koruma Aşırı gerilim koruması
Aşırı gerilim koruma	> 33 V DC
Anahtarlama zamanı RL/LL (açma süresi)	5 ms
Anam çalışma gerilimi Ve	24 V DC
Çalışma gerilimi aralığı	11 V DC ... 30 V DC
Nominal çalışma akımı (DC-13 / Yük çıkışı)	10 A (çalışma eğrisine bakın)
Pasif akım	 14 mA
Kısa devre akımı	100 A
Koruma devresi	Polarite koruma Aşırı gerilim koruması
Aşırı gerilim koruma	> 33 V DC
Kısa devre akım sınırlaması	75 A
Bağlantı yöntemi	Push-in bağlantı
Kablo soyma uzunluğu	10 mm
İletken kesiti, tek telli	0,14 mm² ... 2,5 mm²
İletken kesiti, çok damarlı	0,14 mm² ... 2,5 mm²
Kablo kesiti AWG	26 ... 14
Bağlantı yöntemi	Push-in bağlantı
Kablo soyma uzunluğu	10 mm
İletken kesiti, tek telli	0,14 mm² ... 2,5 mm²
İletken kesiti, çok damarlı	0,14 mm² ... 2,5 mm²
Kablo kesiti AWG	26 ... 14
Durum göstergesi	LED (sari)
Çalışma gerilimi göstergesi	Yeşil LED
Hata gösterimi	Kırmızı LED
Genişlik	12,5 mm
Yükseklik	107 mm
Derinlik	114,5 mm
Renk	gri (RAL 7042)
Koruma sınıfı	IP20
Ortam sıcaklığı (çalışma)	-25 °C ... 50 °C (10 A) -25 °C ... 60 °C (9 A) -25 °C ... 70 °C (7,5 A)
Ortam sıcaklığı (stok/nakliye)	-40 °C ... 80 °C
Rakım	≤ 2000 m
Sertifika	UKCA-uyumlu NKCR.E172140
Standartlar/yönetmelikler	EN 60947-5-1
Montaj tipi	DIN rayı montajı
Montaj açıklaması	yan yana dizilebilir, aralıklandırma için bkz. azalma
Montaj pozisyonu	dikey (yatay DIN rayı, motor çıkışı aşağıda)
