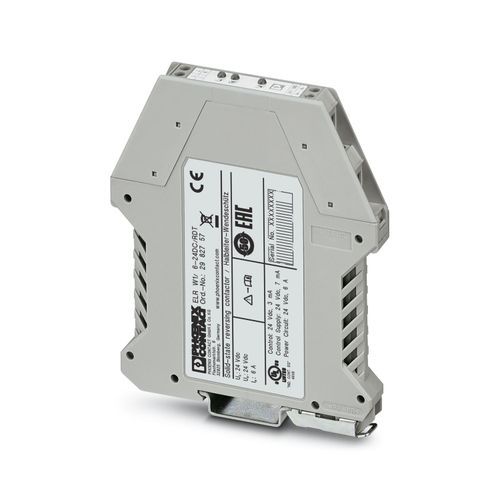

ELR W1/ 6-24DC/RDT - Ters yük rölesi 2982757

Phoenix Contact

ELR W1/ 6-24DC/RDT - Ters yük rölesi 2982757

DC motorlar için motor yol vericiler

Elektronik ters yük rölesi, DC motorların kontrolü için, LED ekranlı ve koruma devreli, çıkış: 10 - 30 V DC/6 A, 1 ms anahtarlama süresi

ELR W1/ 6-24DC/RDT - Ters yük rölesi 2982757

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Ürün tipi	Solid-state kontaktör
Ürün gamı	CONTACTRON
Çalışma modu	100% çalışma faktörü
İzolasyon	Ana izolasyon
Aşırı gerilim kategorisi	III
Kirlilik sınıfı	2
Faz sayısı	1
Test gerilimi (Giriş/çıkış)	2,5 kVrms (50 Hz, 60 s)
Giriş ismi	Cihaz beslemesi
Kontrol devresi nominal besleme gerilimi US	24 V DC
Kontrol besleme gerilimi aralığı	10 V DC ... 30 V DC
Nominal kontrol besleme akımı IS	7 mA
Koruma devresi	Aşırı gerilim koruması
Giriş ismi	Kontrol girişi sağ/sol
Akım tüketimi	3 mA
Nominal aktivasyon gerilimi UC	24 V DC
Tetikleme gerilimi aralığı	19,2 V DC ... 28,8 V DC
Nominal aktivasyon akımı IC	3 mA
Tipik tepki süresi	200 µs
Koruma devresi	Polarite koruma Aşırı gerilim koruması
Aşırı gerilim koruma	> 33 V DC
Anahtarlama zamanı RL/LL (açma süresi)	1 ms
Anam çalışma gerilimi Ve	24 V DC
Çalışma gerilimi aralığı	10 V DC ... 30 V DC
Nominal çalışma akımı (Yük çıkışı)	6 A
Yük akımı	6 A (çalışma eğrisine bakın)
Pasif akım	yaklaşık 7 mA (Bıraktığında)
Koruma devresi	Polarite koruma Aşırı gerilim koruması
Aşırı gerilim koruma	> 33 V DC
Kısa devre akım sınırlaması	20 A
Bağlantı yöntemi	Vidalı bağlantı
Kablo soyma uzunluğu	8 mm
Vida yivi	M3
İletken kesiti, tek telli	0,14 mm² ... 2,5 mm²
İletken kesiti, çok damarlı	0,14 mm² ... 2,5 mm²
Kablo kesiti AWG	26 ... 14
Sıkma torku	0,5 Nm ... 0,6 Nm 5 lbf-in. ... 7 lbf-in.
Bağlantı yöntemi	Vidalı bağlantı
Kablo soyma uzunluğu	8 mm
Vida yivi	M3
İletken kesiti, tek telli	0,14 mm² ... 2,5 mm²
İletken kesiti, çok damarlı	0,14 mm² ... 2,5 mm²
Kablo kesiti AWG	26 ... 14
Sıkma torku	0,5 Nm ... 0,6 Nm 5 lbf-in. ... 7 lbf-in.
Durum göstergesi	LED (sari)
Çalışma gerilimi göstergesi	Yeşil LED
Genişlik	12,5 mm
Yükseklik	99 mm
Derinlik	114,5 mm
Renk	gri (RAL 7042)
Koruma sınıfı	IP20
Ortam sıcaklığı (çalışma)	-20 °C ... 60 °C
Ortam sıcaklığı (stok/nakliye)	-20 °C ... 80 °C
Sertifika	UKCA-uyumlu NLDX.E228652
Standartlar/yönetmelikler	EN 50178
Montaj tipi	DIN rayı montajı
Montaj açıklaması	yan yana dizilebilir, aralıklandırma için bkz. azalma
Montaj pozisyonu	dikey (yatay DIN rayı, motor çıkışı aşağıda)
