| Ürün tipi | DC şarj kablosu |
| Ürün gamı | CHARX connect professional |
| Uygulama | elektrikli taşıtları (eV) doğru akım (DC) ile şarj etmek için elektromobilite (EVSE) için şarj istasyonlarında montaj için |

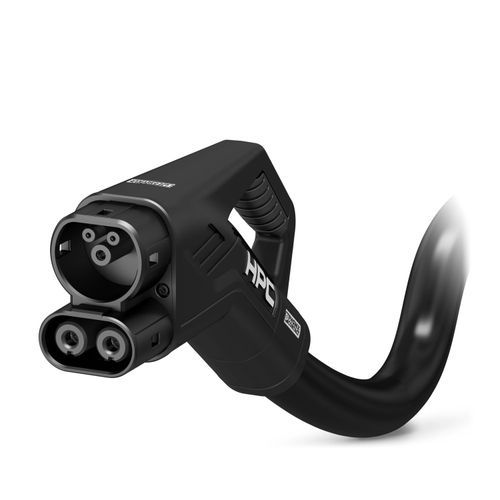

| Tip | HPC DC şarj kablosu taşıt şarj konnektörü ve açık kablo ucu bulunan |
| Tasarım | dört iletkenli ölçüm teknolojisini destekler analog sıcaklık sensörleri bulunan değiştirilebilir pin konnektör yapısı çerçevesi bulunan değiştirilebilir DC güç kontakları ile bağlanmış PP kontak bulunan |
| Teknoloji | Combined Charging System |
| Yapıştırma logo | PHOENIX CONTACT logosu |
| Şarj standardı | CCS tip 2 |
| Şarj modu | Mod 4 |
| Sinyal iletimi tipi | SO/IEC 15118 / DIN SPEC 70121 uyarınca modüle edilmiş Powerline iletişimli darbe genişlik modülasyonu |
| Bağlantı yöntemine ilişkin not | Krimp bağlantı, ayırılamaz |
| Kodlama | 1500 Ω (PE ile PP arasında) Kabloya bağlanmış PP sinyal kontağı |
| Sıcaklık izleme | 2x Pt 1000 |
| Şarj akımı tipi | DC |
| Şarj gücü | 375 kW |
| Şarj akımı | 375 A DC |
| Şarj akımı tipi | DC Boost Mode |
| Şarj gücü | 'e kadar 500 kW (Boost Mode, ortam koşullarına bağlı olarak. Ayrıntı bilgi için, bu ürünün indirme alanındaki ambalaj içerik listesine bakın.) |
| Şarj akımı | 'e kadar 500 A DC |
| Numara | 3 (PE, DC+, DC-) |
| Nominal gerilim | 1000 V DC |
| Nominal akım | 375 A (40 °C'ye kadar) |
| Numara | 2 (CP, PP) |
| Nominal gerilim | 30 V AC |
| Nominal akım | 2 A |
| Sensör tipi | Pt 1000 |
| Standartlar/yönetmelikler | DIN EN 60751 |
| Bağlantı noktası | DC kontakları için 2 sensör |
| Boyutlu çizim | |
| Genişlik | 72 mm |
| Yükseklik | 181,1 mm |
| Derinlik | 285,3 mm |
| Renk (Muhafaza) | siyah (9005) |
| Renk (Sap bölgesi) | siyah (9005) |
| Renk (Pin konnektör yapısı) | siyah (9005) |
| Renk (Kablo) | siyah (9005) |
| Malzeme (Taşıt şarj konnektörü) | Plastik |
| Malzeme (Kablo dış kılıfı) | TPE-U |
| Malzeme (Kontak yüzeyi) | Gümüş |
| UL 94'e uygun yanmazlık sınıfı | V0 (Bağlantı profili) |
| Kablo uzunluğu | 4 m ±50 mm |
| Kablaj standartları/yönetmelikleri | IEC 62893-4-1 |
| Kablo ağırlığı | 3360,00 kg/km |
| Kablo tipi | Sınıf 6 düz |
| Kablo yapısı | 4 x 50 mm² + 1 x 25 mm² + 2 x 0,75 mm² + 6 x 0,5 mm² |
| Dış kablo çapı | 38,00 mm |
| Kılıfın soyma mesafesi | 180 mm ±10 mm |
| Kablo soyma uzunluğu | 180 mm ±10 mm |
| Kablo direnci | ≤ 0,000355 Ω/m |
| Eğilme yarıçapı | 380 mm ±1 mm (10 x D) |
| Takma/çekme çevrimleri | > 10000 |
| Takma kuvveti | < 100 N |
| Çıkarma kuvveti | < 100 N |
| Koruma sınıfı (Taşıt şarj konnektörü) | IP54 (takılı, takılı ve işletime hazır iken, koruma derecesi yalnızca, eğer her iki takılı bileşen de orijinal Phoenix Contact orijinal ürünü veya standarda uygun ürün ise sağlanır) |
| Ortam sıcaklığı (çalışma) | -30 °C ... 40 °C maks. 55 °C (Akım azaltma gerekli, 90°C'lik DC kontak sıcaklık sınır değerine uyun) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 80 °C |
| Rakım | maks. 5000 m (deniz seviyesinin üzerinde) |
| Standartlar/yönetmelikler | IEC 62196-3'e göre |
