| Giriş gerilimi | 24 V DC |
| DC giriş gerilim aralığı | 20 V DC ... 30 V DC |
| Akım tüketimi | tip. 23 A maks. 28 A |
| Verimlilik | > 86 % (120 V AC) > 87 % (230 V AC) |
| Çıkış gerilimi | 120 V AC ±2 % (100 V AC / 6 A...130 V AC / 4,6 A) 230 V AC ±2 % (200 V AC / 3 A...240 V / 2,5 A) |
| Çıkış geriliminin şekli | Saf sinüs |
| Nominal çıkış akımı (IN) | 5 A (120 V AC) 2,6 A (230 V AC) |
| Maksimum yüksüz güç kaybı | tip. 21 W (120 V AC) tip. 21 W (230 V AC) |
| Nominal yükte maks. güç kaybı | tip. 72 W (120 V AC) tip. 66 W (230 V AC) |
| Nominal çıkış frekansı | 60 Hz 50 Hz ±0,5 % |
| Değer kaybı | 50 °C ... 60 °C (2,5 %/K) |
| Görünür güç | 600 VA |
| Gerçek güç | 480 W |
| Güç faktörü (cos phi) | 0,8 |
| Tepe faktörü | 2,8 |
| Toplam harmonik bozulma faktörü (THD) | < 3 % (lineer yük) < 8 % (lineer olmayan yük) |
| Paralel bağlantı | evet maks. 3 |
| Seri bağlantı | hayır |
| Aşırı yük kapasitesi Şebekede çalıştırma | 105 % (sabit) 120 % ... 150 % (20 sn. / 5 sn., ardından kapanır) |
| Elektronik akım sınırlaması | > 2,5 x IN (> 200 ms) |
| Kutup | 1.x |
| Bağlantı yöntemi | Vidalı bağlantı |
| tek telli | 0,2 mm² ... 6 mm² |
| çok telli | 0,2 mm² ... 4 mm² |
| plastik kılıfsız yüksüklü çok telli | 0,2 mm² ... 4 mm² |
| plastik kılıflı yüksüklü çok telli | 0,2 mm² ... 4 mm² |
| tek telli (AWG) | 30 ... 10 |
| Kablo soyma uzunluğu | 8 mm |
| Sıkma torku | 0,5 Nm ... 0,6 Nm |
| Tahrik şekilli vida ucu | Yarıklı L |
| Kutup | 2.x |
| Bağlantı yöntemi | Vidalı bağlantı |
| tek telli | 0,2 mm² ... 6 mm² |
| çok telli | 0,2 mm² ... 4 mm² |
| plastik kılıfsız yüksüklü çok telli | 0,2 mm² ... 4 mm² |
| plastik kılıflı yüksüklü çok telli | 0,2 mm² ... 4 mm² |
| tek telli (AWG) | 30 ... 10 |
| Kablo soyma uzunluğu | 8 mm |
| Sıkma torku | 0,5 Nm ... 0,6 Nm |
| Tahrik şekilli vida ucu | Yarıklı L |
| Kutup | 3.x |
| Bağlantı yöntemi | Vidalı bağlantı |
| tek telli | 0,2 mm² ... 1,5 mm² |
| çok telli | 0,2 mm² ... 1,5 mm² |
| plastik kılıfsız yüksüklü çok telli | 0,2 mm² ... 1,5 mm² |
| plastik kılıflı yüksüklü çok telli | 0,2 mm² ... 1,5 mm² |
| tek telli (AWG) | 30 ... 12 |
| Kablo soyma uzunluğu | 8 mm |
| Sıkma torku | 0,5 Nm ... 0,6 Nm |
| Tahrik şekilli vida ucu | Yarıklı L |
| Arabirim | USB (Modbus/RTU) |
| Arabirim sayısı | 1 |
| Bağlantı yöntemi | MINI-USB Tip B |
| Bağlantı markalaması | 5.1 |
| Kilitleme | Vida |
| İletim fiziği | USB 2.0 |
| Özellikler | kilitlenebilir |
| Maksimum kablo uzunluğu | 3 m |
| Elektriksel izolasyon | evet |
| Arabirim | Parallel Port |
| Arabirim sayısı | 1 |
| Bağlantı yöntemi | RJ45 |
| Bağlantı markalaması | 5.2 |
| Kilitleme | Kilitleme klipsi |
| Elektriksel izolasyon | evet |
| Bağlantı etiketlemesi | 3.6 |
| Düşük sinyal | SGnd'a < 2,7 kΩ şekilde bağlantı |
| Yüksek sinyal | Açık (Başlatma ile SGnd arasında > 200 kΩ) |
| Bağlantı etiketlemesi | 3.7 |
| Düşük sinyal | SGnd'a < 2,7 kΩ şekilde bağlantı |
| Yüksek sinyal | Açık (Başlatma ile SGnd arasında > 200 kΩ) |
| Bağlantı etiketlemesi | 3.8 |
| Düşük sinyal | SGnd'a < 2,7 kΩ şekilde bağlantı |
| Yüksek sinyal | Açık (akü. başlatma ile SGnd arasında > 35 kΩ) |
| Bağlantı etiketlemesi | 3.2 |
| Sinyal tanımı | AC OK |
| Sinyal tipi | LED (yeşil) |
| Anahtarlama çıkışı | Transistör çıkışı, aktif |
| Çıkış gerilimi | 24 V |
| Sürekli yük akımı | ≤ 20 mA |
| LED durum göstergesi | yeşil |
| Bağlantı etiketlemesi | 3.3 |
| Sinyal tanımı | DC OK |
| Anahtarlama çıkışı | Transistör çıkışı, aktif |
| Çıkış gerilimi | 24 V |
| Sürekli yük akımı | ≤ 20 mA |
| LED durum göstergesi | yeşil |
| Bağlantı etiketlemesi | 3.1 |
| Sinyal tanımı | Alarm |
| Sinyal tipi | Kırmızı LED |
| Anahtarlama çıkışı | Transistör çıkışı, aktif |
| Çıkış gerilimi | 24 V |
| Sürekli yük akımı | ≤ 20 mA |
| LED durum göstergesi | kırmızı |
| Bağlantı etiketlemesi | 3.4 |
| Sinyal tanımı | P>Pn |
| Anahtarlama çıkışı | Transistör çıkışı, aktif |
| Sürekli yük akımı | ≤ 20 mA |
| LED durum göstergesi | yeşil |
| Bağlantı etiketlemesi | 3.5 |
| Sinyal tanımı | Parallel run |
| Anahtarlama çıkışı | Transistör çıkışı, aktif |
| Sürekli yük akımı | ≤ 20 mA |
| Bağlantı etiketlemesi | 3.9 |
| Fonksiyon | Sinyal toprağı |
| Referans potansiyel | Sinyal girişleri ve sinyal çıkışları için |
| Faz sayısı | 1,00 |

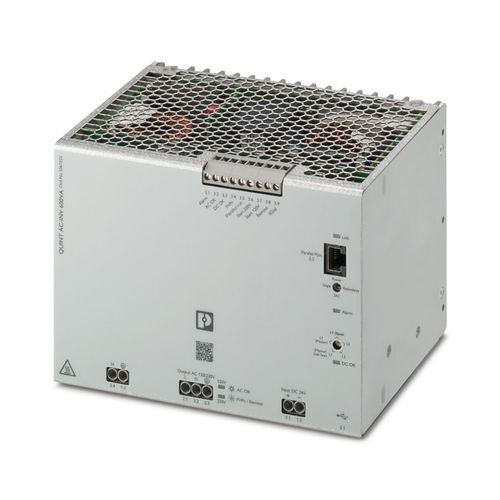

| Ürün tipi | DC/AC invertörler |
| Ürün gamı | QUINT INVERTER |
| MTBF (IEC 61709, SN 29500) | 532525 h (40 °C) |
| Koruma sınıfı | I |
| Kirlilik sınıfı | 2 |
| Genişlik | 180 mm |
| Yükseklik | 130 mm |
| Derinlik | 125 mm |
| Montaj mesafesi sağ/sol | 0 mm / 0 mm |
| Montaj mesafesi üst/alt | 50 mm / 50 mm |
| Montaj tipi | DIN rayı montajı |
| Muhafaza malzemesi | Metal |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -25 °C ... 60 °C (> 50 °C: 2,5 % / K) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Maksimum yükseklik | ≤ 3000 m (> 2000 m: 0,6 % / 100 m) |
| İzin verilen maks. bağıl nem (çalışma) | ≤ 95 % |
| Şok | her boşluk yönünde 20g (EN 60068-2-27) |
| Titreşim (çalışma) | 5 Hz ... 100 Hz, 0,7g (EN 60068-2-6) |
| EN 61010-2-201 | II |
| Tanımlama | UL/C-UL Recognized UL 1778 UL/C-UL Listed UL 61010-1 UL/C-UL Listed UL 61010-2-201 |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Alçak Gerilim Yönetmeliği (LVD) | 2014/35/EC Alçak Gerilim Yönetmeliğine uygun |
| Parazit yayılımı | EN 61000-6-4'e göre gürültü emisyonu |
| Parazite dayanıklılık | EN 61000-6-2'ye göre bağışıklık |
| İletilen girişim emisyonu | EN 61000-6-4 |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | ± 6 kV |
| Hava deşarjı | ± 8 kV |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 80 MHz ... 6 GHz |
| Test alan şiddeti | 10 V/m |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | ± 2 kV |
| Çıkış | ± 2 kV |
| Sinyal | ± 2 kV ± 2 kV (USB) |
| Açıklamalar | Kriter A (USB için B) |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | ± 1 kV (simetrik) ± 2 kV (asimetrik) |
| Çıkış | ± 1 kV (simetrik) ± 2 kV (asimetrik) |
| Sinyal | 1 kV (asimetrik) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| Frekans aralığı | 0,15 MHz ... 80 MHz |
| Sinyal | 10 V |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-8 |
| Frekans | 50 Hz 60 Hz |
| Sinyal | 30 A/m |
| Açıklamalar | Kriter A |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
