| Giriş nominal gerilim aralığı | 48 V DC ... 60 V DC |
| Giriş gerilim aralığı | 36 V DC ... 75 V DC |
| Geniş giriş aralığı | evet |
| DC giriş gerilim aralığı | 36 V DC ... 75 V DC |
| Besleme geriliminin tipi | DC |
| Kalkış akımı | < 15 A (tipik olarak) |
| Kapama akımı integrali (I2t) | 1,8 A2s |
| DC frekans aralığı | 0 Hz |
| Şebeke tamponlama süresi | tip. 15 ms (48 V DC) tip. 20 ms (60 V DC) |
| Akım tüketimi | 0,6 A (48 V DC) 0,5 A (60 V DC) |
| Tipik tepki süresi | < 0,5 s |
| Giriş sigortası | 3,15 A (yavaş açan, dahili ) |
| Verimlilik | > 85 % (60 V DC'de ve nominal değerler) |
| Çıkış karakteristiği | U/I |
| Nominal çıkış gerilimi | 24 V DC ±1 % |
| Çıkış geriliminin ayar aralığı (USet) | 22,5 V DC ... 28,5 V DC (> 24 V DC, sınırlı sabit kapasite) |
| Nominal çıkış akımı (IN) | 1 A (-25 °C ... 60 °C) |
| Değer kaybı | 60 °C ... 70 °C (2,5 %/K) |
| Residüel dalgalanma | < 40 mVSS |
| Kısa devreye dayanıklı | evet |
| Çıkış gücü | 24 W |
| Pik anahtarlama gerilimleri nominal yük | < 50 mVSS (20 MHz) |
| Maksimum yüksüz güç kaybı | < 1,2 W |
| Nominal yükte maks. güç kaybı | < 5 W |
| Paralel bağlantı | evet, yedek sistemleri kurarken ve verimliliği arttırırken |
| Seri bağlantı | Evet |
| Çıkış tanımı | UOUT > 21.5 V: Yüksek sinyal |
| Maksimum anahtarlama gerilimi | ≤ 24 V DC |
| Çıkış gerilimi | + 24 V (sinyal) |
| Sürekli yük akımı | ≤ 20 mA |
| Bağlantı yöntemi | Geçmeli vidalı bağlantı |
| Tek damarlı min. iletken kesit alanı | 0,2 mm² |
| Tek damarlı maks. iletken kesit alanı | 2,5 mm² |
| Çok damarlı min. iletken kesit alanı | 0,2 mm² |
| Çok damarlı maks. iletken kesit alanı | 2,5 mm² |
| İletken kesit alanı AWG min. | 24 |
| İletken kesit alanı AWG max. | 14 |
| Kablo soyma uzunluğu | 7 mm |
| Vida yivi | M3 |
| Bağlantı yöntemi | Geçmeli vidalı bağlantı |
| Tek damarlı min. iletken kesit alanı | 0,2 mm² |
| Tek damarlı maks. iletken kesit alanı | 2,5 mm² |
| Çok damarlı min. iletken kesit alanı | 0,2 mm² |
| Çok damarlı maks. iletken kesit alanı | 2,5 mm² |
| İletken kesit alanı AWG min. | 24 |
| İletken kesit alanı AWG max. | 14 |
| Kablo soyma uzunluğu | 7 mm |
| Vida yivi | M3 |
| Tek damarlı min. iletken kesit alanı | 0,2 mm² |
| Tek damarlı maks. iletken kesit alanı | 2,5 mm² |
| Çok damarlı min. iletken kesit alanı | 0,2 mm² |
| Çok damarlı maks. iletken kesit alanı | 2,5 mm² |
| İletken kesit alanı AWG min. | 24 |
| İletken kesit alanı AWG max. | 14 |
| Vida yivi | M3 |
| Sıkma torku, min | 0,5 Nm |
| Sıkma torku, maks. | 0,6 Nm |
| Sinyalleme tipleri | LED Aktif anahtarlama çıkışı |
| Çalışma gerilimi göstergesi | Yeşil LED |
| Durum göstergesi | "DC OK" yeşil LED |
| Faz sayısı | 1,00 |
| İzolasyon gerilim girişi/çıkışı | 1,5 kV (tip testi) 1 kV (Rutin test) |

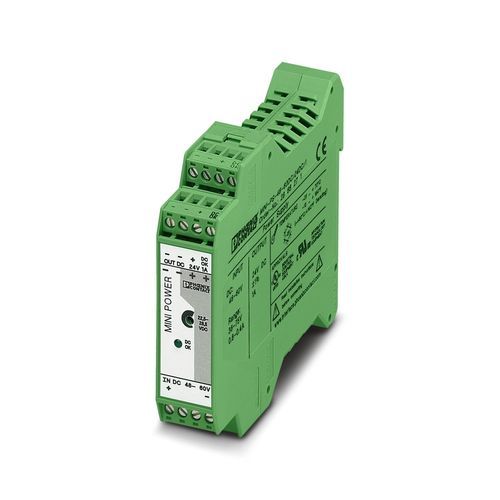

| Ürün tipi | DC/DC dönüştürücüler |
| MTBF (IEC 61709, SN 29500) | > 1147000 h (40 °C) |
| Koruma sınıfı | II |
| Genişlik | 22,5 mm |
| Yükseklik | 99 mm |
| Derinlik | 107 mm |
| Montaj mesafesi sağ/sol | 0 mm / 0 mm (≤ 70 °C) |
| Montaj mesafesi üst/alt | 50 mm / 50 mm (≤ 70 °C) |
| Montaj açıklaması | hizalanabilir: yatay olarak 0 mm, dikey olarak 50 mm |
| Montaj pozisyonu | yatay DIN rayı NS 35, EN 60715 |
| Koruyucu kaplamalı | yok |
| Muhafaza malzemesi | Plastik PA |
| Gövde tipi | Poliamid PA, renk: yeşil |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| İzin verilen maks. bağıl nem (çalışma) | ≤ 95 % (25 °C'de, yoğuşma yok) |
| Sıc kodu | T4A ≤ 70 °C |
| Ray uygulamaları | EN 50121-4 |
| Standard – Electronik ekipmanların elektrik sistemleri içinde kullanımı ve montajı | EN 50178/VDE 0160 (PELV) |
| Standart - Elektriksel güvenlik | EN 60950-1/VDE 0805 (SELV) |
| Standart - Güvenli izolasyon | DIN VDE 0100-410 DIN VDE 0106-101 |
| UL onayları | UL/C-UL Listelenmiş UL 508 UL/C-UL Tanınmış UL 60950-1 UL ANSI/ISA-12.12.01 Sınıf I, Bölüm 2, Grup A, B, C, D (Tehlikeli Bölge) |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Alçak Gerilim Yönetmeliği (LVD) | 2014/35/EC Alçak Gerilim Yönetmeliğine uygun |
| Gürültü emisyonu için elektromanyetik uyumluluk gereksinimleri | EN 61000-6-3 EN 61000-6-4 |
| Gürültü bağışıklığı için elektromanyetik uyumluluk gereksinimleri | EN 61000-6-1 EN 61000-6-2 |
| Yayılan parazit | EN 55011 (EN 55022) |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Muhafaza | > Seviye 3 |
| Kontak deşarjı | 8 kV (Kontak deşarjı) |
| Hava deşarjı | 8 kV (Hava deşarjı) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 80 MHz ... 3 GHz |
| Test alan şiddeti | 10 V/m |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | 4 kV (Seviye 4 - asimetrik: Topraklanan iletken) |
| Çıkış | 2 kV (seviye 3 - asimetrik: topraklanan iletken) |
| Sinyal | 1 kV |
| Açıklamalar | Seviye 2 - asimetrik, kablo - toprak |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | 2 kV (Seviye 3) 1 kV (Seviye 3) |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| Giriş/Çıkış | Kat 3 |
| Frekans aralığı | 0,15 MHz ... 80 MHz (10 V) |
| Standartlar/yönetmelikler | EN 61000-4-11 EN 61000-6-3 |
| DIN 55011'e göre radyo parazit gerilimi | EN 55011 (EN 55022) Sınıf B, uygulama alanı: Endüstri ve konut |
| DIN 55011'e göre yayılan radyo parazit gerilimi | EN 55011 (EN 55022) Sınıf B, uygulama alanı: Endüstri ve konut |
