| Giriş nominal gerilim aralığı | 12 V DC |
| Giriş gerilim aralığı | 12 V DC -25 % ... +40 % |
| Geniş giriş aralığı | hayır |
| Elektrik şiddeti, maks. | 25 V DC (60 s) |
| Kalkış akımı | tip. 2 A |
| Kapama akımı integrali (I2t) | < 0,07 A2s |
| Ani akım sınırlaması | 2 A |
| Şebeke tamponlama süresi | tip. 4 ms (12 V DC) |
| Akım tüketimi | 14 A (12 V DC) |
| Tipik tepki süresi | 300 ms (UYKU MODU'ndan) |
| Çekme süresi | < 1 s |
| Giriş sigortası | 30 A (yavaş açan, dahili ) |
| Giriş koruması için tavsiye edilen devre kesici | 10 A ... 16 A (B, C, D, K karakteristikleri veya benzeri) |
| Verimlilik | tip. 91,3 % (24 V DC) |
| Çıkış karakteristiği | U/I Advanced Smart HICCUP FUSE MODE |
| Nominal çıkış gerilimi | 24 V DC |
| Çıkış geriliminin ayar aralığı (USet) | 24 V DC ... 29,5 V DC (> 24 V DC, sabit kapasite) |
| Nominal çıkış akımı (IN) | 5 A |
| Statik Boost (IStat.Boost) | 6,25 A |
| Dinamik Boost (IDyn.Boost) | 10 A (5 s) |
| Seçici Sigorta Açtırma (ISFB) | 30 A (15 ms) |
| Manyetik sigorta açtırma | A1 ... A4 / B2 / C1 ... C2 / Z1 ... Z4 |
| Kısa devreye dayanıklı | evet |
| Yüksüz kanıt | evet |
| Çıkış gücü (PN) | 120 W |
| Çıkış gücü (PStat. Boost) | 150 W |
| Çıkış gücü (PDin. Boost) | 240 W (5 s) |
| Geri besleme gerilimi dayanımı | ≤ 35 V DC |
| Çıkışta aşırı gerilime karşı koruma (OVP) | ≤ 32 V DC |
| Residüel dalgalanma | < 20 mVSS |
| Kontrol sapması | < 1 % (yükteki değişim, statik 10 % ... 90 %) < 1 % (yükteki değişim, statik 10 % ... 90 %) < 1 % (yükteki değişim, statik 10 % ... 90 %) |
| Yükselme zamanı | < 1 s (UOUT (10 % ... 90 %)) |
| Seri bağlantı | Evet |
| Maksimum yüksüz güç kaybı | < 2 W |
| Nominal yükte maks. güç kaybı | < 13 W |
| Güç kaybı SLEEP MODE | < 1 W |
| Paralel bağlantı | evet, yedekleme ve kapasite artışı için |
| Kutup | 1.x |
| Bağlantı yöntemi | Push-in bağlantı |
| tek telli | 0,2 mm² ... 6 mm² |
| çok telli | 0,2 mm² ... 6 mm² |
| plastik kılıfsız yüksüklü çok telli | 0,2 mm² ... 4 mm² |
| plastik kılıflı yüksüklü çok telli | 0,2 mm² ... 4 mm² |
| tek telli (AWG) | 24 ... 10 |
| Kablo soyma uzunluğu | 10 mm |
| Kutup | 2.x |
| Bağlantı yöntemi | Push-in bağlantı |
| tek telli | 0,2 mm² ... 6 mm² |
| çok telli | 0,2 mm² ... 6 mm² |
| plastik kılıfsız yüksüklü çok telli | 0,2 mm² ... 4 mm² |
| plastik kılıflı yüksüklü çok telli | 0,2 mm² ... 4 mm² |
| tek telli (AWG) | 24 ... 10 |
| Kablo soyma uzunluğu | 10 mm |
| Kutup | 3.x |
| Bağlantı yöntemi | Push-in bağlantı |
| tek telli | 0,2 mm² ... 1 mm² |
| çok telli | 0,2 mm² ... 1,5 mm² |
| plastik kılıfsız yüksüklü çok telli | 0,2 mm² ... 1,5 mm² |
| plastik kılıflı yüksüklü çok telli | 0,2 mm² ... 0,75 mm² |
| tek telli (AWG) | 24 ... 16 |
| Kablo soyma uzunluğu | 8 mm |
| Sinyalleme tipleri | LED Topraksız sinyal kontağı Aktif sinyal çıkışı Out1 (dijital, konfigüre edilebilir) Aktif sinyal çıkışı Out2 (analog, konfigüre edilebilir) İkaz kontağı Sinyal toprağı SGnd |
| Sinyal eşiği | > 100 % (LED sarı yanar, çıkış gücü > 120 W) > 75 % (LED yeşil yanar, çıkış gücü > 90 W) > 50 % (LED yeşil yanar, çıkış gücü > 60 W) > 0,9 x USet (LED yeşil yanar) < 0,9 x USet (LED yeşil yanıp söner) > 0.8 x UInNom (LED kapalı) < 0.8 x UInNom (LED ışığı sarı yanar) |
| Bağlantı etiketlemesi | 3.3 + |
| Fonksiyon | Çıkış gücü AÇIK/KAPALI (uzaktan) |
| Varsayılan | Çıkış gücü AÇIK (> 40 kΩ/24 V DC/REM ve SGnd arasında açık köprü) |
| Bağlantı etiketlemesi | 3.5 + |
| Dijital | 0 V DC 24 V DC 20 mA |
| Varsayılan | UIN giriş gerilimi TAMAM |
| Sinyal opsiyonu | Çıkış gerilimi Çıkış akımı Çıkış gücü Çalışma saati Yüksek sıcaklıklar için erken uyarı OVP gerilim sınırlaması etkin |
| Bağlantı etiketlemesi | 3.6 + |
| Dijital | 0 V DC 24 V DC 20 mA |
| Varsayılan | Çıkış gücü |
| Sinyal opsiyonu | Çıkış gerilimi Çıkış akımı Çalışma saati Yüksek sıcaklıklar için erken uyarı OVP gerilim sınırlaması etkin |
| Analog | 4 mA ... 20 mA ±5 % (Yük ≤400 Ω) |
| Sinyal opsiyonu | Çıkış gerilimi Çıkış akımı Çıkış gücü |
| Bağlantı etiketlemesi | 3.1, 3.2 |
| Anahtar kontağı (topraksız) | topraksız |
| Dijital | 24 V DC 1 A 30 V AC 0,5 A |
| Varsayılan | Çıkış gerilimi |
| Sinyal opsiyonu | Çıkış akımı Çıkış gücü Çalışma saati Yüksek sıcaklıklar için erken uyarı OVP gerilim sınırlaması etkin UIN giriş gerilimi TAMAM |
| Bağlantı etiketlemesi | 3.4 + |
| Fonksiyon | Sinyal toprağı |
| Referans potansiyel | OUT1, OUT2, REM'e giden |
| İzolasyon gerilim girişi/çıkışı | 4 kV DC (tip testi) 2 kV DC (Rutin test) |
| Anahtarlama frekansı | 190,00 kHz ... 220,00 kHz (Yardımcı dönüştürücü aşaması) 50,00 kHz ... 420,00 kHz (Ana dönüştürücü aşaması) |

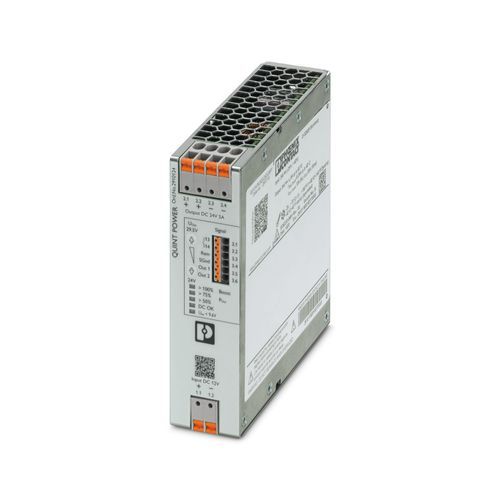

| Ürün tipi | DC/DC dönüştürücüler |
| Ürün gamı | QUINT POWER |
| MTBF (IEC 61709, SN 29500) | > 1600000 h (25 °C) > 930000 h (40 °C) > 380000 h (60 °C) |
| Koruma sınıfı | Special with SELV input and output |
| Kirlilik sınıfı | 2 |
| Akım | 2,5 A |
| Sıcaklık | 40 °C |
| Süre | 365000 h |
| Ek metin | 24 V DC |
| Akım | 5 A |
| Sıcaklık | 40 °C |
| Süre | 194000 h |
| Ek metin | 24 V DC |
| Akım | 5 A |
| Sıcaklık | 30 °C |
| Süre | 388000 h |
| Ek metin | 24 V DC |
| Genişlik | 36 mm |
| Yükseklik | 130 mm |
| Derinlik | 125 mm |
| Genişlik | 122 mm |
| Yükseklik | 130 mm |
| Derinlik | 39 mm |
| Montaj mesafesi sağ/sol (aktif) | 15 mm / 15 mm |
| Montaj mesafesi sağ/sol (pasif) | 0 mm / 0 mm |
| Montaj mesafesi üst/alt (aktif) | 50 mm / 50 mm |
| Montaj mesafesi üst/alt (pasif) | 50 mm / 50 mm |
| Montaj tipi | DIN rayı montajı |
| Montaj açıklaması | hizalanabilir: PN ≥ 50 %, 5 mm yatay, 15 mm aktif komponentlere yakın, 50 mm düşeyhizalanabilir: PN <50 %, 0 mm yatay, 40 mm dikey üst, 20 mm dikey alt |
| Koruyucu kaplamalı | yok |
| UL 94 uyarınca yanmazlık sınıfı (muhafaza / klemensler) | V0 |
| Muhafaza malzemesi | Metal |
| Kapak vesiyonu | Paslanmaz çelik X6Cr17 |
| Kenar elemanı versiyonu | Alüminyum |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Ortam sıcaklığı (başlangıç tipi test edilmiş) | -40 °C |
| Maksimum yükseklik | ≤ 5000 m (> 2000 m, zayıflamayı dikkate alın) |
| İklim sınıfı | 3K3 (EN 60721) |
| İzin verilen maks. bağıl nem (çalışma) | ≤ 95 % (25 °C'de, yoğuşma yok) |
| Şok | 18 ms, 30g, her bir boşluk yönünde (IEC 60068-2-27 uyarınca) |
| Titreşim (çalışma) | 5 Hz ... 100 Hz rezonans tarama 2,3g, 90 dak., rezonans frekansı 2,3g, 90 dak. (DNV GL Sınıf C uyarınca) |
| Sıc kodu | T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K) |
| EN 61010-1 | II (≤ 5000 m) |
| EN 62477-1 | III (≤ 2000 m) |
| Standart tanımlama | Elektriksel güvenlik (kontrol ve regülasyon cihazlarına yönelik) |
| Standartlar/spesifikasyonlar | IEC 61010-1 |
| Standart tanımlama | Koruyucu ekstra alçak gerilim |
| Standartlar/spesifikasyonlar | EN 61010-1 (SELV) IEC 61010-2-201 (PELV) |
| Standart tanımlama | Şebeke varyasyonu/düşük gerilim |
| Standartlar/spesifikasyonlar | EN 61000-4-29 |
| Tanımlama | UL Listed UL 61010-1 UL Listed UL 61010-2-201 UL 121201 & CSA C22.2 No. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location) CAN/CSA-C22.2 No. 61010-1-12 CAN/CSA C22.2 No. 61010-2-201:18 Tip testli (tip onaylı) CB şeması (IEC 61010-1, IEC 61010-2-201) |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Alçak Gerilim Yönetmeliği (LVD) | 2014/35/EC Alçak Gerilim Yönetmeliğine uygun |
| Gürültü emisyonu için elektromanyetik uyumluluk gereksinimleri | EN 61000-6-3 EN 61000-6-4 |
| Gürültü bağışıklığı için elektromanyetik uyumluluk gereksinimleri | EN 61000-6-1 EN 61000-6-2 |
| Elektromanyetik uyumluluk gereksinimleri, elektrik santrali | IEC 61850-3 EN 61000-6-5 |
| İletilen girişim emisyonu | EN 55016 EN 61000-6-3 (Sınıf B) |
| Yayılan parazit | Ek temel standart EN 61000-6-5 uyarınca (güç santralinde bağışıklık), IEC/EN 61850-3 (enerji besleme) |
| Gürültü emisyonu | EN 55016 EN 61000-6-3 (Sınıf B) |
| DNV GL iletilen girişim | Sınıf B |
| Ek metin | Köprü ve döşeme alanı |
| DNV GL gürültü yayılması | Sınıf B |
| Ek metin | Köprü ve döşeme alanı |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | 8 kV (Test seviyesi 4) |
| Hava deşarjı | 15 kV (Test seviyesi 4) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 80 MHz ... 1 GHz |
| Test alan şiddeti | 20 V/m (Test seviyesi 3) |
| Frekans aralığı | 1 GHz ... 6 GHz |
| Test alan şiddeti | 10 V/m (Test seviyesi 3) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | 4 kV (Test seviyesi 3 - asimetrik) |
| Çıkış | 4 kV (Test seviyesi 3 - asimetrik) |
| Sinyal | 4 kV (Test seviyesi 4 - asimetrik) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | 1 kV (Test seviyesi 3 - simetrik) 2 kV (Test seviyesi 3 - asimetrik) |
| Çıkış | 1 kV (Test seviyesi 3 - simetrik) 2 kV (Test seviyesi 3 - asimetrik) |
| Sinyal | 2 kV (Test seviyesi 3 - asimetrik) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| I/O/S | asimetrik |
| Frekans aralığı | 0,15 MHz ... 80 MHz |
| Açıklamalar | Kriter A |
| Gerilim | 10 V (Test seviyesi 3) |
| Standartlar/yönetmelikler | EN 61000-4-8 |
| Frekans | 16,7 Hz 50 Hz 60 Hz |
| Test alan şiddeti | 100 A/m |
| Ek metin | 60 s |
| Açıklamalar | Kriter A |
| Frekans | 50 Hz 60 Hz |
| Frekans aralığı | 50 Hz ... 60 Hz |
| Test alan şiddeti | 1 kA/m |
| Ek metin | 3 s |
| Açıklamalar | Kriter A |
| Frekans | 0 Hz |
| Test alan şiddeti | 300 A/m |
| Ek metin | DC, 60 s |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-29 |
| Gerilim | 12 V DC |
| Gerilim çökmesi | 70 % |
| Süre | 100 ms |
| Ek metin | Test seviyesi 2 |
| Açıklamalar | Kriter A |
| Gerilim çökmesi | 40 % |
| Süre | 100 ms |
| Ek metin | Test seviyesi 2 |
| Açıklamalar | Kriter B |
| Gerilim çökmesi | 0 % |
| Süre | 50 ms |
| Ek metin | Test seviyesi 2 |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-9 |
| Test alan şiddeti | 1000 A/m |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-16 |
| Test kademesi 1 | 15 Hz 150 Hz (Test seviyesi 3) |
| Gerilim | 10 V 1 V |
| Test kademesi 2 | 150 Hz 1,5 kHz (Test seviyesi 3) |
| Gerilim | 1 V |
| Test kademesi 3 | 1,5 kHz 15 kHz (Test seviyesi 3) |
| Gerilim | 1 V 10 V |
| Test kademesi 4 | 15 kHz 150 kHz (Test seviyesi 3) |
| Gerilim | 10 V |
| Test kademesi 5 | 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (Test seviyesi 3) |
| Gerilim | 10 V (Kalıcı) |
| Test kademesi 6 | 0 Hz 16,7 Hz 50 Hz 60 Hz (Test seviyesi 3) |
| Gerilim | 100 V (1 s) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-17 |
| Alternatif komponent | 10 % (UN) |
| Frekans | 100 Hz 120 Hz 300 Hz 360 Hz |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-18 |
| Giriş, çıkış (test seviyesi 1) | 100 kHz 1 MHz (Test seviyesi 3 - simetrik) |
| Gerilim | 1 kV |
| Giriş, çıkış (test seviyesi 2) | 100 kHz 1 MHz (Test seviyesi 3 - asimetrik) |
| Gerilim | 2,5 kV |
| Sinyaller (test seviyesi 1) | 100 kHz 1 MHz (Test seviyesi 3 - simetrik) |
| Gerilim | 1 kV |
| Sinyaller (test seviyesi 2) | 100 kHz 1 MHz (Test seviyesi 3 - asimetrik) |
| Gerilim | 2,5 kV |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-10 |
| Test alan şiddeti | 100 A/m |
| Test kademesi 1 | 100 kHz |
| Test alan şiddeti | 100 A/m |
| Test kademesi 2 | 1 MHz |
| Açıklamalar | Kriter A |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
| Kriter C | Çalışma davranışında geçici ters etkiler, cihaz tarafından otomatik olarak düzeltilir veya çalışma elemanları işletilerek eski haline getirilir. |
