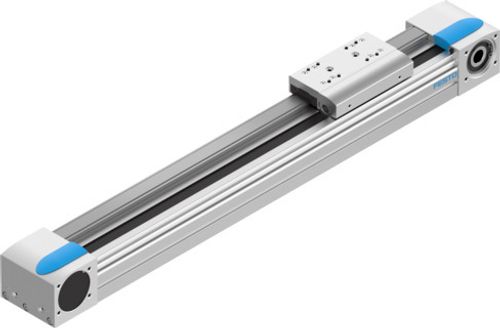

Dişli kayış ekseni EGC-80-400-TB-KF-0H-GK 575832

Festo

Dişli kayış ekseni EGC-80-400-TB-KF-0H-GK 575832

EGC-80-400-TB-KF-0H-GK

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Tahrik pinyonu etkin çap	28.65 mm
Çalışma stroku	400 mm
Boyut	80
Strok rezervi	0 mm
Dişli kayış bölümleme	3 mm
Montaj konumu	herhangi bir
Kılavuz	Bilyalı rulman yatağı
Tasarım	Elektromekanik lineer eksen dişli kayış ile
Motor türü	Step motor Servo motor
Sembol	00991212
Maks. ivmelenme	50 m/sn²
Maks. hız	5 m/sn
Tekrarlama hassasiyeti	±0,08 mm
Devreye girme süresi	100%
LABS uygunluğu	VDMA24364 Zone III
Koruma türü	IP40
Ortam sıcaklığı	-10 °C ... 60 °C
2. derece alan momentleri Iy	844000 mm⁴
2. derece alan momentleri Iz	1160000 mm⁴
Maks. kuvvet Fy	3050 N
Maks. kuvvet Fz	3050 N
Tüm eksendeki maks. kuvvet Fy	3050 N
Tüm eksendeki maks. kuvvet Fz	3050 N
100 km'lik teorik kullanım ömründe Fy (sadece kılavuzlamaya bakıldığında)	11236 N
100 km'lik teorik kullanım ömründe Fzz (sadece kılavuzlamaya bakıldığında)	11236 N
Maks. yüksüz yer değiştirme direnci	28 N
Maks. moment Mx	36 Nm
Maks. moment My	97 Nm
Maks. moment Mz	97 Nm
Tüm eksendeki maks. moment Mx	36 Nm
Tüm eksendeki maks. moment My	97 Nm
Tüm eksendeki maks. moment Mz	97 Nm
100 km'lik teorik kullanım ömründe Mx (sadece kılavuzlamaya bakıldığında)	133 Nm
100 km'lik teorik kullanım ömründe My (sadece kılavuzlamaya bakıldığında)	357 Nm
100 km'lik teorik kullanım ömründe Mz (sadece kılavuzlamaya bakıldığında)	357 Nm
Maks. besleme kuvveti Fx	350 N
Torsiyon atalet momenti It	551000 mm⁴
Metre strok başına kütle atalet momenti JH	0.19 kgcm²
Kg yük başına kütle atalet momenti JL	2.05 kgcm²
Besleme sabiti	90 mm/dev
Referans hizmet ömrü	5000 km
Kapak malzemesi	Dövme alüminyum alaşım eloksallı
Profil malzemesi	Dövme alüminyum alaşım eloksallı
Malzeme hakkında not	RoHS uyumlu
Tahrik kapağı malzemesi	Dövme alüminyum alaşım eloksallı
Kızak kılavuzu malzemesi	Çelik
Kılavuz rayı malzemesi	Çelik
Kayış kasnakları malzemesi	yüksek alaşımlı paslanmaz çelik
Kızak malzemesi	Dövme alüminyum alaşım eloksallı
Dişli kayış tutma elemanı malzemesi	Paslanmaz çelik dökümü
Dişli kayış malzemesi	Polychloroprene oder Nitrilkautschuk (NBR) mit Glascord und Nylonüberzug
