| Tahrik pinyonu etkin çap | 52.52 mm |
| Çalışma stroku | 500 mm |
| Boyut | 120 |
| Strok rezervi | 0 mm |
| Dişli kayış bölümleme | 5 mm |
| Montaj konumu | herhangi bir |
| Kılavuz | Bilyalı rulman yatağı |

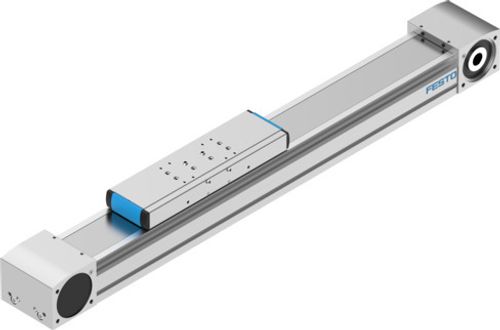

| Tasarım | Elektromekanik lineer eksen
dişli kayış ile |
| Motor türü | Step motor
Servo motor |
| Yol ölçüm sisteminin ölçüm prensibi | artımlı |
| Maks. ivmelenme | 50 m/sn² |
| Maks. hız | 5 m/sn |
| Tekrarlama hassasiyeti | ±0,08 mm |
| Devreye girme süresi | 100% |
| LABS uygunluğu | VDMA24364 Zone III |
| Koruma türü | IP40 |
| Ortam sıcaklığı | -10 °C ... 60 °C |
| 2. derece alan momentleri Iy | 1264580 mm⁴ |
| 2. derece alan momentleri Iz | 4365790 mm⁴ |
| Maks. tahrik torku | 34.1 Nm |
| Maks. kuvvet Fy | 5500 N |
| Maks. kuvvet Fz | 6890 N |
| Tüm eksendeki maks. kuvvet Fy | 5500 N |
| Tüm eksendeki maks. kuvvet Fz | 6890 N |
| 100 km'lik teorik kullanım ömründe Fy (sadece kılavuzlamaya bakıldığında) | 20240 N |
| 100 km'lik teorik kullanım ömründe Fzz (sadece kılavuzlamaya bakıldığında) | 25355 N |
| Maks. yüksüz yer değiştirme direnci | 76.2 N |
| Maks. moment Mx | 104 Nm |
| Maks. moment My | 680 Nm |
| Maks. moment Mz | 680 Nm |
| Tüm eksendeki maks. moment Mx | 104 Nm |
| Tüm eksendeki maks. moment My | 680 Nm |
| Tüm eksendeki maks. moment Mz | 680 Nm |
| 100 km'lik teorik kullanım ömründe Mx (sadece kılavuzlamaya bakıldığında) | 383 Nm |
| 100 km'lik teorik kullanım ömründe My (sadece kılavuzlamaya bakıldığında) | 2502 Nm |
| 100 km'lik teorik kullanım ömründe Mz (sadece kılavuzlamaya bakıldığında) | 2502 Nm |
| Kızak yüzeyinin kılavuzun merkezine olan mesafesi | 70 mm |
| Maks. besleme kuvveti Fx | 1300 N |
| Boşta çalışma tahrik torku | 2.8 Nm |
| Torsiyon atalet momenti It | 435680 mm⁴ |
| Metre strok başına kütle atalet momenti JH | 2.15 kgcm² |
| Kg yük başına kütle atalet momenti JL | 6.9 kgcm² |
| Kütle atalet momenti JO | 40.99 kgcm² |
| İlave kızak için kütle atalet momenti JW | 28.91 kgcm² |
| Besleme sabiti | 165 mm/dev |
| Referans hizmet ömrü | 5000 km |
| Kızak ağırlığı | 4190 g |
| İlave kızak ağırlığı | 3240 g |
| 0 mm strokta temel ağırlık | 15680 g |
| 10 mm strok başına ek ağırlık | 106 g |
| Dinamik sarkma (yük hareketli) | Eksen uzunluğunun %0,05'i, maksimum 0,5 mm |
| Statik sarkma (duruşta yük) | Eksen uzunluğunun %0,1'i |
| Profil malzemesi | Dövme alüminyum alaşım
eloksallı |
| Malzeme hakkında not | RoHS uyumlu |
| Kapama bandı malzemesi | paslanmaz çelik şerit |
| Tahrik kapağı malzemesi | Dövme alüminyum alaşım
eloksallı |
| Kızak kılavuzu malzemesi | Su verilmiş ve temperlenmiş çelik |
| Kılavuz rayı malzemesi | Su verilmiş ve temperlenmiş çelik
Corrotect kaplamalı |
| Kayış kasnakları malzemesi | yüksek alaşımlı paslanmaz çelik |
| Kızak malzemesi | Dövme alüminyum alaşım
eloksallı |
| Dişli kayış tutma elemanı malzemesi | Paslanmaz çelik dökümü |
| Dişli kayış malzemesi | Polychloroprene oder Nitrilkautschuk (NBR) mit Glascord und Nylonüberzug |
