| Tahrik pinyonu etkin çap | 28.65 mm |
| Çalışma stroku | 400 mm |
| Boyut | 70 |
| Strok rezervi | 0 mm |
| Dişli kayış bölümleme | 3 mm |
| Montaj konumu | herhangi bir |
| Kılavuz | Bilyalı rulman yatağı |

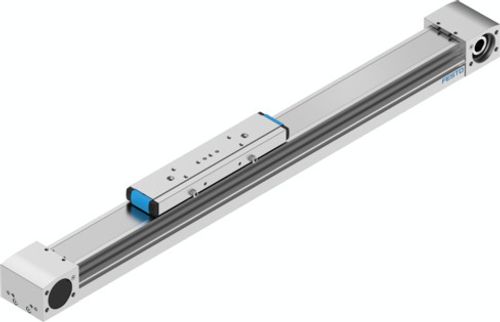

| Tasarım | Elektromekanik lineer eksen
dişli kayış ile |
| Motor türü | Step motor
Servo motor |
| Yol ölçüm sisteminin ölçüm prensibi | artımlı |
| Maks. ivmelenme | 50 m/sn² |
| Maks. hız | 5 m/sn |
| Tekrarlama hassasiyeti | ±0,08 mm |
| Devreye girme süresi | 100% |
| LABS uygunluğu | VDMA24364 Zone III |
| Koruma türü | IP40 |
| Ortam sıcaklığı | -10 °C ... 60 °C |
| 2. derece alan momentleri Iy | 146050 mm⁴ |
| 2. derece alan momentleri Iz | 459290 mm⁴ |
| Maks. tahrik torku | 5.02 Nm |
| Maks. kuvvet Fy | 1500 N |
| Maks. kuvvet Fz | 1850 N |
| Tüm eksendeki maks. kuvvet Fy | 1500 N |
| Tüm eksendeki maks. kuvvet Fz | 1850 N |
| 100 km'lik teorik kullanım ömründe Fy (sadece kılavuzlamaya bakıldığında) | 5520 N |
| 100 km'lik teorik kullanım ömründe Fzz (sadece kılavuzlamaya bakıldığında) | 6808 N |
| Maks. yüksüz yer değiştirme direnci | 41.9 N |
| Maks. moment Mx | 16 Nm |
| Maks. moment My | 132 Nm |
| Maks. moment Mz | 132 Nm |
| Tüm eksendeki maks. moment Mx | 16 Nm |
| Tüm eksendeki maks. moment My | 132 Nm |
| Tüm eksendeki maks. moment Mz | 132 Nm |
| 100 km'lik teorik kullanım ömründe Mx (sadece kılavuzlamaya bakıldığında) | 59 Nm |
| 100 km'lik teorik kullanım ömründe My (sadece kılavuzlamaya bakıldığında) | 486 Nm |
| 100 km'lik teorik kullanım ömründe Mz (sadece kılavuzlamaya bakıldığında) | 486 Nm |
| Kızak yüzeyinin kılavuzun merkezine olan mesafesi | 37 mm |
| Maks. besleme kuvveti Fx | 350 N |
| Boşta çalışma tahrik torku | 0.6 Nm |
| Torsiyon atalet momenti It | 103880 mm⁴ |
| Metre strok başına kütle atalet momenti JH | 0.19 kgcm² |
| Kg yük başına kütle atalet momenti JL | 2.05 kgcm² |
| Kütle atalet momenti JO | 2.43 kgcm² |
| İlave kızak için kütle atalet momenti JW | 1.86 kgcm² |
| Besleme sabiti | 90 mm/dev |
| Referans hizmet ömrü | 5000 km |
| Kızak ağırlığı | 900 g |
| İlave kızak ağırlığı | 740 g |
| 0 mm strokta temel ağırlık | 2970 g |
| 10 mm strok başına ek ağırlık | 39 g |
| Dinamik sarkma (yük hareketli) | Eksen uzunluğunun %0,05'i, maksimum 0,5 mm |
| Statik sarkma (duruşta yük) | Eksen uzunluğunun %0,1'i |
| Profil malzemesi | Dövme alüminyum alaşım
eloksallı |
| Malzeme hakkında not | RoHS uyumlu |
| Kapama bandı malzemesi | paslanmaz çelik şerit |
| Tahrik kapağı malzemesi | Dövme alüminyum alaşım
eloksallı |
| Kızak kılavuzu malzemesi | Paslanmaz çelik |
| Kılavuz rayı malzemesi | Paslanmaz çelik |
| Kayış kasnakları malzemesi | yüksek alaşımlı paslanmaz çelik |
| Kızak malzemesi | Dövme alüminyum alaşım
eloksallı |
| Dişli kayış tutma elemanı malzemesi | Paslanmaz çelik dökümü |
| Dişli kayış malzemesi | Polychloroprene oder Nitrilkautschuk (NBR) mit Glascord und Nylonüberzug |
