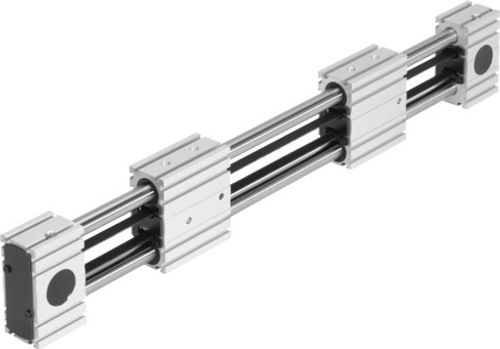

Dişli kayış ekseni ELGG-TB-...-55- - 571060

Festo

Dişli kayış ekseni ELGG-TB-...-55- - 571060

ELGG-TB-...-55- -

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Tahrik pinyonu etkin çap	28.65 mm
Çalışma stroku	50 mm ... 1200 mm
Boyut	55
Dişli kayış esneme	0.21 %
Dişli kayış bölümleme	3 mm
Montaj konumu	herhangi bir
Kılavuz	Kayar yatak Bilyalı rulman yatağı
Tasarım	Elektromekanik lineer eksen dişli kayış ile
Motor türü	Step motor Servo motor
Maks. ivmelenme	50 m/sn²
Maks. hız	1 m/sn ... 3 m/sn
Tekrarlama hassasiyeti	±0,1 mm
Devreye girme süresi	100%
LABS uygunluğu	VDMA24364 Zone III
Koruma türü	IP20
Ortam sıcaklığı	-10 °C ... 50 °C
2. derece alan momentleri Iy	38300 mm⁴
2. derece alan momentleri Iz	41180 mm⁴
Maks. tahrik torku	5 Nm
Maks. kuvvet Fy	300 N
Maks. kuvvet Fz	300 N
Maks. yüksüz yer değiştirme direnci	27.9 N
Maks. besleme kuvveti Fx	350 N
Boşta çalışma tahrik torku	0.4 Nm
Metre strok başına kütle atalet momenti JH	0.019 kgcm²
Kg yük başına kütle atalet momenti JL	2.05 kgcm²
Besleme sabiti	90 mm/dev
Referans hizmet ömrü	2500 km
10 mm strok başına hareketli kütle ek yük	0.92 g
0 mm strokta temel ağırlık	7160 g
10 mm strok başına ek ağırlık	156 g
Profil malzemesi	Dövme alüminyum alaşım eloksallı
Malzeme hakkında not	RoHS uyumlu
Tahrik kapağı malzemesi	Dövme alüminyum alaşım eloksallı
Kayış kasnakları malzemesi	yüksek alaşımlı paslanmaz çelik
Kızak malzemesi	Dövme alüminyum alaşım eloksallı
Dişli kayış tutma elemanı malzemesi	Berilyum bronz
Dişli kayış malzemesi	Polychloroprene oder Nitrilkautschuk (NBR) mit Glascord und Nylonüberzug
