| Giriş nominal gerilim aralığı | 48 V DC |
| Giriş gerilim aralığı | 30 V DC ... 56 V DC |
| Besleme geriliminin tipi | DC |
| Ters polarite koruması | < evet120 V |
| Nominal giriş akımı (IN) | 2x 20 A (-25 °C ... 60 °C) 1x 40 A (-25 °C ... 60 °C) |
| Maksimum akım Imax | 2x 30 A (-25 °C ... 40 °C) 1x 60 A (-25 °C ... 40 °C) |
| Transient aşırı gerilim koruması | Varistör |
| Gerilim düşümü, giriş/çıkış | 0,7 V |
| Giriş nominal gerilim aralığı | 48 V DC |
| Giriş gerilim aralığı | 30 V DC ... 56 V DC |
| DC giriş gerilim aralığı | 30 V DC ... 56 V DC |
| Verimlilik | > 97 % |
| Nominal çıkış gerilimi | UIn - 0,7 V |
| Nominal çıkış akımı (IN) | 40 A (Güç artırma) 20 A (Yedekleme) |
| Değer kaybı | 60 °C ... 70 °C (2,5 %/K) |
| Nominal yükte maks. güç kaybı | 14 W (IOUT = 20 A) |
| Seri bağlantı | hayır |
| Değer kaybı | 60 °C ... 70 °C 2,5 %/K |
| Bağlantı yöntemi | Vidalı bağlantı |
| Tek damarlı min. iletken kesit alanı | 0,2 mm² |
| Tek damarlı maks. iletken kesit alanı | 6 mm² |
| Çok damarlı min. iletken kesit alanı | 0,2 mm² |
| Çok damarlı maks. iletken kesit alanı | 4 mm² |
| İletken kesit alanı AWG min. | 12 |
| İletken kesit alanı AWG max. | 10 |
| Kablo soyma uzunluğu | 8 mm |
| Vida yivi | M3 |
| Sıkma torku, min | 0,5 Nm |
| Sıkma torku, maks. | 0,6 Nm |
| Bağlantı yöntemi | Vidalı bağlantı |
| Tek damarlı min. iletken kesit alanı | 0,5 mm² |
| Tek damarlı maks. iletken kesit alanı | 16 mm² |
| Çok damarlı min. iletken kesit alanı | 0,5 mm² |
| Çok damarlı maks. iletken kesit alanı | 16 mm² |
| İletken kesit alanı AWG min. | 10 |
| İletken kesit alanı AWG max. | 6 |
| Kablo soyma uzunluğu | 10 mm |
| Vida yivi | M4 |
| Sıkma torku, min | 1,2 Nm |
| Sıkma torku, maks. | 1,5 Nm |
| İzolasyon gerilim giriş, çıkış / muhafazası | 1000 V |

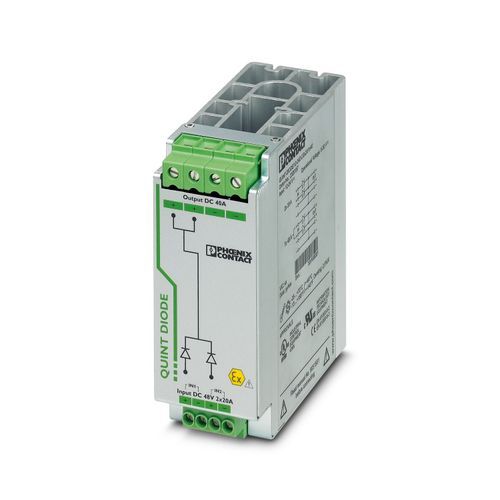

| Ürün tipi | Yedekleme modülü |
| Ürün gamı | QUINT DIODE |
| MTBF (IEC 61709, SN 29500) | 40000000 h |
| LED | yok |
| Koruma sınıfı | III |
| Kirlilik sınıfı | 2 |
| Genişlik | 50 mm |
| Yükseklik | 130 mm |
| Derinlik | 125 mm |
| Yatay pin aralığı | 2,8 Birim |
| Montaj mesafesi sağ/sol | 5 mm / 5 mm |
| Montaj mesafesi üst/alt | 50 mm / 50 mm |
| Montaj tipi | DIN rayı montajı |
| Montaj açıklaması | hizalanabilir: PN ≥ 50 %, 5 mm yatay, 15 mm aktif komponentlere yakın, 50 mm düşeyhizalanabilir: PN <50 %, 0 mm yatay, 40 mm dikey üst, 20 mm dikey alt |
| Montaj pozisyonu | yatay DIN rayı NS 35, EN 60715 |
| UL 94 uyarınca yanmazlık sınıfı (muhafaza / klemensler) | V0 |
| Muhafaza malzemesi | Metal Çelik tabaka, çinko kaplı |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -40 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Maksimum yükseklik | ≤ 5000 m |
| İklim sınıfı | 3K3 (EN 60721'e uygun) |
| İzin verilen maks. bağıl nem (çalışma) | ≤ 95 % (25 °C'de, yoğuşma yok) |
| Şok | 18 ms, 30g, her bir boşluk yönünde (IEC 60068-2-27 uyarınca) |
| Titreşim (çalışma) | < 15 Hz, büyüklük ±2.5 mm (IEC 60068-2-6'ya uygun) 15 Hz ... 150 Hz, 2,3g, 90 dk. |
| Sıc kodu | T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K) |
| Standard – Electronik ekipmanların elektrik sistemleri içinde kullanımı ve montajı | EN 50178/VDE 0160 (PELV) |
| Standart - Elektriksel güvenlik | EN 60950-1/VDE 0805 (SELV) |
| Standart – Elektrik çarpmalarına karşı koruma, elektrik ekipmanlarında koruyucu separasyon için temel gereklilikler | EN 50178 |
| Standart – Güvenli çok düşük gerilim | IEC 60950-1 (SELV) ve EN 60204-1 (PELV) |
| Standart - Güvenli izolasyon | DIN VDE 0100-410 |
| UL onayları | UL/C-UL Listelenmiş UL 508 UL/C-UL Tanınmış UL 60950-1 UL ANSI/ISA-12.12.01 Class I, Division 2, Groups A, B, C, D T3C ... T4 (Hazardous Location) |
| ATEX | II 3 G Ex ec IIC T4 Gc DEKRA 20ATEX0041 X |
| IECEx | Ex ec IIC T4 Gc IECEx DEK 20.0022X |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Alçak Gerilim Yönetmeliği (LVD) | 2014/35/EC Alçak Gerilim Yönetmeliğine uygun |
| Gürültü emisyonu için elektromanyetik uyumluluk gereksinimleri | EN 61000-6-3 EN 61000-6-4 |
| Gürültü bağışıklığı için elektromanyetik uyumluluk gereksinimleri | EN 61000-6-1 EN 61000-6-2 |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | 2 kV (seviye 3 - asimetrik: topraklanan iletken) 1 kV (Kat 2 - simetrik: Kablo - kablo) |
| Çıkış | 2 kV (seviye 3 - asimetrik: topraklanan iletken) 1 kV (Kat 2 - simetrik: Kablo - kablo) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | 2 kV (seviye 3 - asimetrik: topraklanan iletken) 1 kV (Kat 2 - simetrik: Kablo - kablo) |
| Çıkış | 2 kV (seviye 3 - asimetrik: topraklanan iletken) 1 kV (Kat 2 - simetrik: Kablo - kablo) |
| Standartlar/yönetmelikler | EN 61000-6-3 |
| DIN 55011'e göre radyo parazit gerilimi | EN 55011 (EN 55022) Sınıf B, uygulama alanı: Endüstri ve konut |
| DIN 55011'e göre yayılan radyo parazit gerilimi | EN 55011 (EN 55022) Sınıf B, uygulama alanı: Endüstri ve konut |
