| Giriş nominal gerilim aralığı | 5 V DC ... 24 V DC |
| Giriş gerilim aralığı | 4,5 V DC ... 30 V DC |
| Besleme geriliminin tipi | DC |
| Ters polarite koruması | < evet60 V |
| Nominal giriş akımı (IN) | 2x 5 A (-25 °C ... 55 °C) 1x 10 A (-25 °C ... 55 °C) 2x 5 A (-25 °C ... 55 °C) 1x 10 A (-25 °C ... 55 °C) |
| Transient aşırı gerilim koruması | Transil diyod |
| Gerilim düşümü, giriş/çıkış | 0,5 V |
| Verimlilik | > 97 % > 97 % |
| Nominal çıkış gerilimi | 24 V DC |
| Çıkış geriliminin ayar aralığı (USet) | 5 V DC ... 24 V DC |
| Nominal çıkış akımı (IN) | 10 A (Güç artırma) 5 A (Yedekleme) |
| Değer kaybı | 55 °C ... 70 °C (2,5 %/K) |
| Nominal yükte maks. güç kaybı | 2,5 W (IOUT = 5 A) |
| Seri bağlantı | hayır |
| Değer kaybı | 60 °C ... 70 °C (2,5 %/K) |
| Bağlantı yöntemi | Vidalı bağlantı |
| Tek damarlı min. iletken kesit alanı | 0,2 mm² |
| Tek damarlı maks. iletken kesit alanı | 2,5 mm² |
| Çok damarlı min. iletken kesit alanı | 0,2 mm² |
| Çok damarlı maks. iletken kesit alanı | 2,5 mm² |
| İletken kesit alanı AWG min. | 24 |
| İletken kesit alanı AWG max. | 12 |
| Kablo soyma uzunluğu | 6,5 mm |
| Vida yivi | M3 |
| Sıkma torku, min | 0,5 Nm |
| Sıkma torku, maks. | 0,6 Nm |
| Bağlantı yöntemi | Vidalı bağlantı |
| Tek damarlı min. iletken kesit alanı | 0,2 mm² |
| Tek damarlı maks. iletken kesit alanı | 2,5 mm² |
| Çok damarlı min. iletken kesit alanı | 0,2 mm² |
| Çok damarlı maks. iletken kesit alanı | 2,5 mm² |
| İletken kesit alanı AWG min. | 24 |
| İletken kesit alanı AWG max. | 12 |
| Kablo soyma uzunluğu | 6,5 mm |
| Vida yivi | M3 |
| Sıkma torku, min | 0,5 Nm |
| Sıkma torku, maks. | 0,6 Nm |
| İzolasyon gerilim giriş, çıkış / muhafazası | 500 V DC |

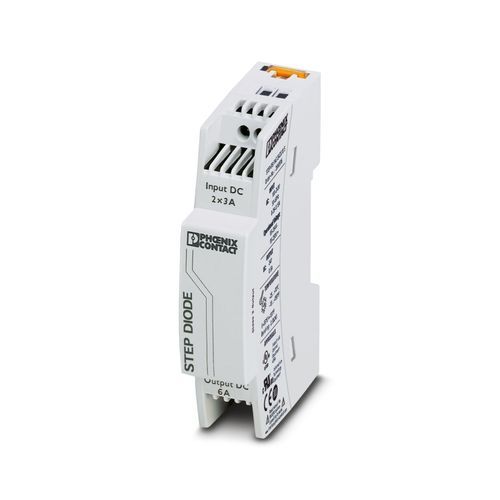

| Ürün tipi | Yedekleme modülü |
| Ürün gamı | STEP DIODE |
| MTBF (IEC 61709, SN 29500) | > 25822000 h (40 °C) |
| LED | yok |
| Koruma sınıfı | III |
| Kirlilik sınıfı | 2 |
| Genişlik | 18 mm |
| Yükseklik | 90 mm |
| Derinlik | 61 mm |
| Yatay pin aralığı | 1 Birim |
| Montaj mesafesi sağ/sol | 0 mm / 0 mm |
| Montaj mesafesi üst/alt | 30 mm / 30 mm |
| Montaj tipi | DIN rayı: 35 mm |
| Montaj açıklaması | hizalanabilir: 0 mm yatay, 30 mm düşey |
| Montaj pozisyonu | yatay DIN rayı NS 35, EN 60715 |
| Muhafaza malzemesi | Metal Plastik |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -25 °C ... 70 °C (> 55 °C zayıflama: 2,5%/K) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| İklim sınıfı | 3K3 (EN 60721'e uygun) |
| İzin verilen maks. bağıl nem (çalışma) | ≤ 95 % (25 °C'de, yoğuşma yok) |
| Şok | 18 ms, 30g, her bir boşluk yönünde (IEC 60068-2-27 uyarınca) |
| Titreşim (çalışma) | < 15 Hz, büyüklük ±2.5 mm (IEC 60068-2-6'ya uygun) 15 Hz ... 150 Hz, 2,3g, 90 dk. |
| Standard – Electronik ekipmanların elektrik sistemleri içinde kullanımı ve montajı | EN 50178/VDE 0160 (PELV) |
| Standart - Elektriksel güvenlik | IEC 62368-1 (SELV) |
| UL onayları | UL/C-UL Listelenmiş UL 508 UL/C-UL Tanınmış UL 60950-1 |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Alçak Gerilim Yönetmeliği (LVD) | 2014/35/EC Alçak Gerilim Yönetmeliğine uygun |
| Gürültü emisyonu için elektromanyetik uyumluluk gereksinimleri | EN 61000-6-3 EN 61000-6-4 |
| Gürültü bağışıklığı için elektromanyetik uyumluluk gereksinimleri | EN 61000-6-1 EN 61000-6-2 |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | 4 kV (Test seviyesi 2) |
| Hava deşarjı | 8 kV (Test seviyesi 3) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 80 MHz ... 1 GHz |
| Test alan şiddeti | 10 V/m (Test seviyesi 3) |
| Frekans aralığı | 1 GHz ... 2 GHz |
| Test alan şiddeti | 10 V/m (Test seviyesi 3) |
| Frekans aralığı | 2 GHz ... 3 GHz |
| Test alan şiddeti | 10 V/m (Test seviyesi 3) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | 2 kV (Test seviyesi 3 - asimetrik) |
| Çıkış | 2 kV (Test seviyesi 3 - asimetrik) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | 0,5 kV (Test seviyesi 1 - asimetrik) 0,5 kV (Test seviyesi 1 - simetrik) |
| Çıkış | 0,5 kV (Test seviyesi 1 - asimetrik) 0,5 kV (Test seviyesi 1 - simetrik) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| I/O/S | asimetrik |
| Frekans aralığı | 150 kHz ... 80 MHz |
| Açıklamalar | Kriter A |
| Gerilim | 10 V (Test seviyesi 3) |
| Standartlar/yönetmelikler | EN 61000-4-11 EN 61000-6-3 |
| DIN 55011'e göre radyo parazit gerilimi | EN 55011 (EN 55022) Sınıf B, uygulama alanı: Endüstri ve konut |
| DIN 55011'e göre yayılan radyo parazit gerilimi | EN 55011 (EN 55022) Sınıf B, uygulama alanı: Endüstri ve konut |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
