| Giriş nominal gerilim aralığı | 5 V DC ... 24 V DC |
| Giriş gerilim aralığı | 4,5 V DC ... 30 V DC |
| Besleme geriliminin tipi | DC |
| Nominal giriş akımı (IN) | 1x 10 A 2x 5 A |
| Ters polarite koruması | < evet60 V DC |
| Gerilim düşümü, giriş/çıkış | tip. 0,5 V (IOUT = 5 A) |
| Transient aşırı gerilim koruması | Transil diyod |
| Nominal çıkış gerilimi | 24 V DC |
| Çıkış geriliminin ayar aralığı (USet) | 5 V DC ... 24 V DC |
| Nominal çıkış akımı (IN) | 2x 5 A 1x 10 A |
| Değer kaybı | 50 °C ... 70 °C (2 % / K) |
| Bağlantı yöntemi | Push-in bağlantı |
| tek telli | 0,2 mm² ... 2,5 mm² |
| çok telli | 0,2 mm² ... 2,5 mm² |
| plastik kılıfsız yüksüklü çok telli | 0,5 mm² ... 1,5 mm² 1 mm² (tavsiye edilen) |
| plastik kılıflı yüksüklü çok telli | 0,2 mm² ... 1 mm² 1 mm² (tavsiye edilen) |
| AWG | 24 ... 14 (Cu) |
| Kablo soyma uzunluğu | 10 mm (tek tel/esnek/plastik kılıfsız yüksük) 13 mm (Plastik kılıflı yüksük) |
| Bağlantı yöntemi | Push-in bağlantı |
| tek telli | 0,2 mm² ... 2,5 mm² |
| çok telli | 0,2 mm² ... 2,5 mm² |
| plastik kılıfsız yüksüklü çok telli | 0,5 mm² ... 1,5 mm² 1 mm² (tavsiye edilen) |
| plastik kılıflı yüksüklü çok telli | 0,2 mm² ... 1 mm² 1 mm² (tavsiye edilen) |
| AWG | 24 ... 14 (Cu) |
| Kablo soyma uzunluğu | 10 mm (tek tel/esnek/plastik kılıfsız yüksük) 13 mm (Plastik kılıflı yüksük) |
| İzolasyon gerilimi giriş/çıkış | 550 V AC |
| İzolasyon gerilim giriş, çıkış / muhafazası | 550 V AC |

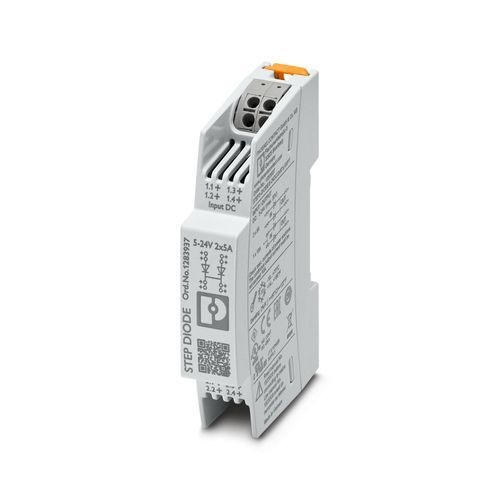

| Ürün tipi | Yedekleme modülü |
| Ürün gamı | STEP DIODE |
| MTBF (IEC 61709, SN 29500) | > 29675000 h (25 °C) > 18693000 h (40 °C) > 13996000 h (50 °C) |
| LED | evet |
| Koruma sınıfı | III |
| Kirlilik sınıfı | 2 |
| Genişlik | 18 mm |
| Yükseklik | 90 mm |
| Derinlik | 61 mm 55 mm (Cihaz derinliği (DIN raya montaj)) |
| Boyutlu çizim | |
| Yatay pin aralığı | 1 Birim (DIN 43880) |
| Montaj mesafesi sağ/sol | 0 mm / 0 mm |
| Montaj mesafesi üst/alt | 30 mm / 30 mm |
| Montaj tipi | DIN rayı montajı |
| Montaj açıklaması | hizalanabilir: 0 mm yatay, 30 mm düşey |
| Montaj pozisyonu | yatay DIN rayı NS 35, EN 60715 |
| UL 94 uyarınca yanmazlık sınıfı (muhafaza / klemensler) | V0 |
| Muhafaza malzemesi | Metal PC |
| Taban mandalı malzemesi | Polyamid |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -10 °C ... 70 °C (Derating: > 50 °C; 2 %/K) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| Maksimum yükseklik | ≤ 5000 m (> 2000 m, zayıflama: 10 %/1000 m) |
| İzin verilen maks. bağıl nem (çalışma) | ≤ 95 % (25 °C'de, yoğuşma yok) |
| Kuru ısı (IEC 60068-2-2) | 70 °C (16 h) |
| Nemli ısı döngüsel (IEC 60068-2-30) | 55 °C (95 %, 2 x 23 h) |
| Soğuk (IEC 60068-2-1) | -25 °C (16 h) |
| Darbe (çalışma) | 18 msn, 30g, uzaysal yön başına (IEC 60068-2-27) |
| Titreşim (çalışma) | < 15 Hz, büyüklük ±2.5 mm (IEC 60068-2-6) 15 Hz ... 150 Hz, 2,3g, 90 dk. |
| Standart tanımlama | Elektrik güvenliği |
| Standartlar/spesifikasyonlar | IEC 61010-1 (SELV) |
| Standart tanımlama | Koruyucu ekstra alçak gerilim |
| Standartlar/spesifikasyonlar | IEC 61010-1 (SELV) IEC 61010-2-201 (PELV) |
| Tanımlama | UL/C-UL Listed UL 61010-1 UL/C-UL Listed UL 61010-2-201 UL/C-UL Listed ANSI/UL 121201 Class I, Division 2, Groups A, B, C, D (Hazardous Location) |
| Açıklama | T4 (-10°C ... +70°C, >50°C, zayıflama: %2/K) |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Alçak Gerilim Yönetmeliği (LVD) | 2014/35/EC Alçak Gerilim Yönetmeliğine uygun |
| Parazite dayanıklılık | EN 61000-6-2:2019 |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | 4 kV (Test seviyesi 4 - asimetrik) |
| Çıkış | 2 kV (Test seviyesi 3 - asimetrik) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | 0,5 kV (Test seviyesi 2 - simetrik) 1 kV (Test seviyesi 2 - simetrik) |
| Çıkış | 0,5 kV (Test seviyesi 2 - simetrik) 1 kV (Test seviyesi 2 - asimetrik) |
| Açıklamalar | Kriter B |
| I/O/S | asimetrik |
| Frekans aralığı | 150 kHz ... 80 MHz |
| Açıklamalar | Kriter A |
| Gerilim | 10 V (Test seviyesi 3) |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
