| Giriş nominal gerilim aralığı | 48 V DC |
| Giriş gerilim aralığı | 30 V DC ... 56 V DC |
| Besleme geriliminin tipi | DC |
| Ters polarite koruması | < evet60 V |
| Nominal giriş akımı (IN) | 2x 10 A (-25 °C ... 55 °C) 1x 20 A (-25 °C ... 55 °C) |
| Maksimum akım Imax | 2x 15 A (-25 °C ... 40 °C) 1x 30 A (-25 °C ... 40 °C) |
| Transient aşırı gerilim koruması | Varistör |
| Gerilim düşümü, giriş/çıkış | yaklaşık 0,65 V |
| Verimlilik | > 97 % |
| Nominal çıkış gerilimi | UIn - 0,65 V |
| Nominal çıkış akımı (IN) | 20 A (Güç artırma) 10 A (Yedekleme) |
| Değer kaybı | 55 °C ... 70 °C (2,5 %/K) |
| Maksimum yüksüz güç kaybı | 7 W (IOUT = 10 A) |
| Nominal yükte maks. güç kaybı | 14 W (IOUT = 20 A) |
| Seri bağlantı | hayır |
| Çıkış tanımı | UIN1 ve UIN2 > 28 V iken kontak kapanır |
| Maksimum anahtarlama gerilimi | 30 V AC/DC |
| Maksimum kalkış akımı | ≤ 100 mA (kısa devre dayanımlı) |
| Bağlantı yöntemi | Vidalı bağlantı |
| Tek damarlı min. iletken kesit alanı | 0,2 mm² |
| Tek damarlı maks. iletken kesit alanı | 2,5 mm² |
| Çok damarlı min. iletken kesit alanı | 0,2 mm² |
| Çok damarlı maks. iletken kesit alanı | 2,5 mm² |
| İletken kesit alanı AWG min. | 24 |
| İletken kesit alanı AWG max. | 14 |
| Kablo soyma uzunluğu | 9 mm |
| Vida yivi | M2,5 |
| Sıkma torku, min | 0,4 Nm |
| Sıkma torku, maks. | 0,5 Nm |
| Bağlantı yöntemi | Vidalı bağlantı |
| Tek damarlı min. iletken kesit alanı | 0,5 mm² |
| Tek damarlı maks. iletken kesit alanı | 6 mm² |
| Çok damarlı min. iletken kesit alanı | 0,5 mm² |
| Çok damarlı maks. iletken kesit alanı | 4 mm² |
| İletken kesit alanı AWG min. | 20 |
| İletken kesit alanı AWG max. | 10 |
| Kablo soyma uzunluğu | 14 mm |
| Vida yivi | M3 |
| Sıkma torku, min | 0,5 Nm |
| Sıkma torku, maks. | 0,6 Nm |
| Tek damarlı min. iletken kesit alanı | 0,2 mm² |
| Tek damarlı maks. iletken kesit alanı | 2,5 mm² |
| Çok damarlı min. iletken kesit alanı | 0,2 mm² |
| Çok damarlı maks. iletken kesit alanı | 2,5 mm² |
| İletken kesit alanı AWG min. | 24 |
| İletken kesit alanı AWG max. | 14 |
| Vida yivi | M2,5 |
| Sıkma torku, min | 0,4 Nm |
| Sıkma torku, maks. | 0,5 Nm |
| Sinyalleme tipleri | LED Röle kontağı |
| Durum göstergesi | Yedekleme LED'i OK |
| Durum ekranındaki not | UIN1& UIN2 > 28 V: LED yeşil yanar |
| İzolasyon gerilim giriş, çıkış / muhafazası | 500 V |

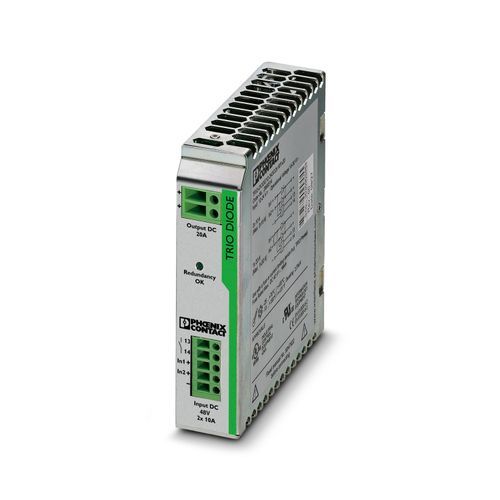

| Ürün tipi | Yedekleme modülü |
| Ürün gamı | TRIO DIODE |
| MTBF (IEC 61709, SN 29500) | > 10000000 h (40 °C) |
| LED | evet |
| Koruma sınıfı | III |
| Kirlilik sınıfı | 2 |
| Genişlik | 32 mm |
| Yükseklik | 130 mm |
| Derinlik | 115 mm |
| Yatay pin aralığı | 1,8 Birim |
| Montaj mesafesi sağ/sol | 0 mm / 0 mm |
| Montaj mesafesi üst/alt | 50 mm / 50 mm |
| Montaj tipi | DIN rayı montajı |
| Montaj açıklaması | hizalanabilir: yatay olarak 0 mm, dikey olarak 50 mm |
| Montaj pozisyonu | yatay DIN rayı NS 35, EN 60715 |
| Muhafaza malzemesi | Metal Çelik tabaka, çinko kaplı |
| Gövde tipi | Çelik plaka, çinko kaplı |
| Kenar elemanı versiyonu | Alüminyum |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -25 °C ... 70 °C (> 55 °C zayıflama: 2,5%/K) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 85 °C |
| İklim sınıfı | 3K3 (EN 60721'e uygun) |
| İzin verilen maks. bağıl nem (çalışma) | ≤ 95 % (25 °C'de, yoğuşma yok) |
| Şok | IEC 60068-2-27'ye uygun olarak tüm yönlerde 15g |
| Titreşim (çalışma) | < 15 Hz, büyüklük ±2.5 mm 15 Hz ... 150 Hz, 2,3g tv = 90 dk. |
| Standard – Electronik ekipmanların elektrik sistemleri içinde kullanımı ve montajı | EN 50178/VDE 0160 (PELV) |
| Standart - Elektriksel güvenlik | EN 60950-1/VDE 0805 (SELV) |
| Standart – Elektrik çarpmalarına karşı koruma, elektrik ekipmanlarında koruyucu separasyon için temel gereklilikler | EN 50178 |
| Standart – Güvenli çok düşük gerilim | IEC 60950-1 (SELV) ve EN 60204-1 (PELV) |
| Standart - Güvenli izolasyon | DIN VDE 0100-410 |
| UL onayları | UL/C-UL Listelenmiş UL 508 UL/C-UL Tanınmış UL 60950-1 |
| IEC 61508'e göre SIL | 0 |
| Elektromanyetik uyum | EMC Direktifi 2014/30/EU ile uyumlu |
| Alçak Gerilim Yönetmeliği (LVD) | 2014/35/EC Alçak Gerilim Yönetmeliğine uygun |
| Gürültü emisyonu için elektromanyetik uyumluluk gereksinimleri | EN 61000-6-3 EN 61000-6-4 |
| Gürültü bağışıklığı için elektromanyetik uyumluluk gereksinimleri | EN 61000-6-1 EN 61000-6-2 |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | 6 kV (Test seviyesi 3) |
| Hava deşarjı | 8 kV (Test seviyesi 3) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 80 MHz ... 1 GHz |
| Test alan şiddeti | 10 V/m (Test seviyesi 3) |
| Frekans aralığı | 1 GHz ... 2 GHz |
| Test alan şiddeti | 10 V/m (Test seviyesi 3) |
| Frekans aralığı | 2 GHz ... 3 GHz |
| Test alan şiddeti | 10 V/m (Test seviyesi 3) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | 2 kV (Test seviyesi 3 - asimetrik) |
| Çıkış | 2 kV (Test seviyesi 3 - asimetrik) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | 0,5 kV (Test seviyesi 1 - simetrik) 0,5 kV (Test seviyesi 1 - asimetrik) |
| Çıkış | 0,5 kV (Test seviyesi 1 - simetrik) 0,5 kV (Test seviyesi 1 - asimetrik) |
| Açıklamalar | Kriter B |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| I/O/S | asimetrik |
| Frekans aralığı | 0,15 MHz ... 80 MHz |
| Açıklamalar | Kriter A |
| Gerilim | 10 V (Test seviyesi 3) |
| Standartlar/yönetmelikler | EN 61000-6-3 |
| DIN 55011'e göre radyo parazit gerilimi | EN 55011 (EN 55022) Sınıf B, uygulama alanı: Endüstri ve konut |
| DIN 55011'e göre yayılan radyo parazit gerilimi | EN 55011 (EN 55022) Sınıf B, uygulama alanı: Endüstri ve konut |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
