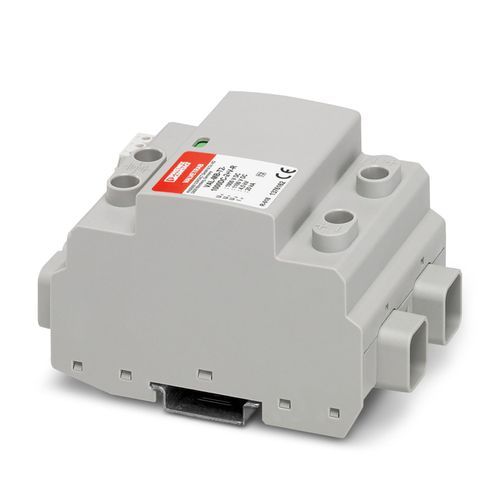

| Ürün tipi | Aşırı gerilim arestörü |
| IEC kategorisi | T2 |
| EN tip | T2 |
| IEC güç kaynağı sistemi | DC |
| Tasarım | Raya monte modül, tek parça |
| Aşırı gerilim koruması arızalı mesajı | Optik, ikaz kontağı |
| Aşırı gerilim kategorisi | III |
| Kirlilik sınıfı | 2 |
| Bağlantı adı | İkaz kontağı |
| Anahtarlama işlevi | Enversör kontak |
| Çalışma gerilimi | 5 V AC ... 250 V AC (Rakım ≤ 2000 m (amsl)) 5 V DC ... 30 V DC (200 mA DC) |
| Çalışma akımı | 5 mA AC ... 1,5 A AC 5 mA DC ... 1 A DC |
| Bağlantı yöntemi | Vidalı bağlantı |
| Vida yivi | M5 |
| Sıkma torku | 3 Nm |
| Kablo soyma uzunluğu | 16 mm |
| İletken kesiti, çok damarlı | 2,5 mm² ... 35 mm² |
| Kablo kesiti AWG | 14 ... 2 |
| Bağlantı yöntemi | Vidalı bağlantı |
| Vida yivi | M2 |
| Sıkma torku | 0,25 Nm |
| Kablo soyma uzunluğu | 7 mm |
| İletken kesiti, çok damarlı | 0,14 mm² ... 1,5 mm² |
| İletken kesiti, tek telli | 0,14 mm² ... 1,5 mm² |
| Kablo kesiti AWG | 28 ... 16 |
| Boyutlu çizim | |
| Genişlik | 71,2 mm |
| Yükseklik | 120 mm |
| Derinlik | 65,5 mm (7.5 mm DIN rayı dahil) |
| Yatay pin aralığı | 4 Birim |
| Renk | gri (RAL 7042) |
| UL 94'e uygun yanmazlık sınıfı | V-0 |
| Malzemenin CTI değeri | 600 |
| Yalıtım malzemesi | PA 6.6 PBT |
| Muhafaza malzemesi | PA 6.6 |
| Koruma hatları | (DC+) - (DC-) (DC+/DC-) - PE |
| Hareket yönü | (L+)-PE & (L-)-PE & (L+)-(L-) |
| Nominal gerilim UN | 1000 V DC |
| Maksimum sürekli gerilim UC | 1100 V DC |
| Nominal yük akımı IL | 40 A |
| Toprak iletkeni akımı IPE | ≤ 100 µA DC ≤ 540 µA AC |
| Beklemede güç tüketimi PC | ≤ 150 mVA |
| Nominal deşarj akımı In 8/20) µs | 20 kA |
| Maksimum deşarj akımı Imax (8/20) µs | 40 kA |
| Toplam darbe deşarj akımı Itotal (8/20) µs | 40 kA |
| Kısa devre stabilitesi ISCCR | min. 1 kA DC (maksimum 40 A gG / 1200 V DC ön sigorta ile) maks. 4 kA DC (maksimum 40 A gG / 1200 V DC ön sigorta ile) |
| Koruma seviyesi Up | ≤ 4,5 kV |
| Artık gerilim Ures | ≤ 4,5 kV (In'de) ≤ 3,3 kV (3 kA'de) ≤ 3,6 kV (6,25 kA'de) ≤ 3,8 kV (10 kA'de) ≤ 4,2 kV (15 kA'de) ≤ 5,4 kV (40 kA'da) |
| Tepki süresi tA | ≤ 25 ns |
| Paralel kablajlı maks. ön sigorta | 40 A (gG / 1200 V DC) |
| Koruma sınıf | IP20 (sadece tüm terminal uçları kullanıldığında) |
| Ortam sıcaklığı (çalışma) | -40 °C ... 80 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 80 °C |
| Rakım | ≤ 6000 m (amsl) |
| İzin verilen nem (çalışma) | 5 % ... 95 % |
| Darbe (çalışma) | 50g (Yarı sinüs eğrisi / 11 ms / 3x ±X, ±Y, ±Z) |
| Titreşim (çalışma) | 5g (5 - 500 Hz/2.5 h/X, Y, Z) |
| Standartlar/spesifikasyonlar | IEC 61643-31 |
| Not | 2018 |
| Standartlar/spesifikasyonlar | EN 61643-31 |
| Not | 2019 |
| Montaj tipi | DIN rayı: 35 mm |
