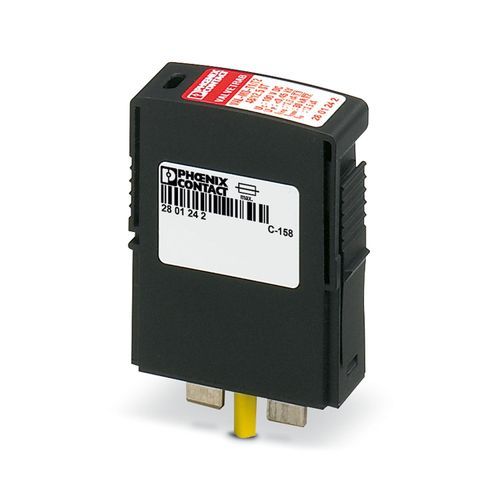

VAL-MS-T1/T2 48/12.5 ST - Tip 1/2 aşırı gerilim koruma fişi 2801242

Phoenix Contact

VAL-MS-T1/T2 48/12.5 ST - Tip 1/2 aşırı gerilim koruma fişi 2801242

Güç kaynakları için aşırı gerilim koruma

VAL-MS-T1/T2 48/12,5 geçmeli yıldırım/aşırı gerilim arestörü için L-N yedek fiş.

VAL-MS-T1/T2 48/12.5 ST - Tip 1/2 aşırı gerilim koruma fişi 2801242

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Ürün tipi	Yedek fiş
Ürün gamı	VALVETRAB MS
IEC kategorisi	I / II T1 / T2
EN tip	T1 / T2
IEC güç kaynağı sistemi	TN
Tasarım	Erkek
Aşırı gerilim koruması arızalı mesajı	optik
Aşırı gerilim kategorisi	III
Kirlilik sınıfı	2
Nominal frekans fN	50 Hz (60 Hz)
Nominal gerilim UN	60 V AC 60 V DC - 48 V DC (RRH)
Bağlantı yöntemi	geçmeli
Boyutlu çizim
Genişlik	17,5 mm
Yükseklik	47 mm
Derinlik	67,3 mm
Yatay pin aralığı	1 Birim
Renk	siyah (RAL 9005)
UL 94'e uygun yanmazlık sınıfı	V-0
Malzemenin CTI değeri	600
Yalıtım malzemesi	PA 6.6/PBT
Malzeme grubu	I
Muhafaza malzemesi	PA 6.6 PBT
Koruma hatları	L-N N-PE (L+) - (L-) (L+) - PE
Hareket yönü	L-N / L-PEN
Nennspannung UN	60 V AC ±10 % (TN) 60 V DC ±10 % -48 V DC ±10 % (RRH)
Nominal frekans fN	50 Hz (60 Hz)
Maksimum sürekli gerilim UC	75 V AC 100 V DC
Toprak iletkeni akımı IPE	≤ 0,6 mA
Beklemede güç tüketimi PC	≤ 45 mVA
Nominal deşarj akımı In 8/20) µs	12,5 kA
Maksimum deşarj akımı Imax (8/20) µs	30 kA
Darbe deşarj akımı (10/350) µs, şarj	6,25 As
Darbe deşarj akımı (10/350) µs, spesifik enerji	39 kJ/Ω
Darbe deşarj akımı (10/350) µs, tepe değer limp	12,5 kA
Kısa devre stabilitesi ISCCR	25 kA
Koruma seviyesi Up	≤ 0,4 kV
Artık gerilim Ures	≤ 0,4 kV (In'de) ≤ 0,35 kV (10 kA'de) ≤ 0,3 kV (5 kA'de) ≤ 0,275 kV (4 kA'da) ≤ 0,25 kV (3 kA'de)
UT'de TOV davranışı	100 V AC (5 sn / dayanma modu) 130 V DC (5 sn / dayanma modu)
Tepki süresi tA	≤ 25 ns
Paralel kablajlı maks. ön sigorta	160 A (gG)
Maksimum deşarj akımı Imax (8/20) µs	65 kA
Koruma sınıf	IP20
Ortam sıcaklığı (çalışma)	-40 °C ... 80 °C
Ortam sıcaklığı (stok/nakliye)	-40 °C ... 80 °C
Rakım	≤ 2000 m (amsl)
İzin verilen nem (çalışma)	5 % ... 95 %
Darbe (çalışma)	30g (Yarı sinüs eğrisi / 11 ms / 3x ±X, ±Y, ±Z)
Titreşim (çalışma)	7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
Maksimum sürekli çalışma çerilimi MCOV (L+) - (L-)	100 V DC
kısa devre akım seviyesi (SCCR)	5 kA
Gerilim koruma seviyesi VPR (L+) - (L-)	400 V
Nominal darbe deşarj akımı In (L+) - (L-)	20 kA
Koruma hatları	(L+) - (L-)
Nominal gerilim	60 V DC
SPD Tipi	1CA
Standartlar/spesifikasyonlar	IEC 61643-11
Not	2011
Standartlar/spesifikasyonlar	EN 61643-11
Not	2012
Montaj tipi	Taban elemanı üzerinde
