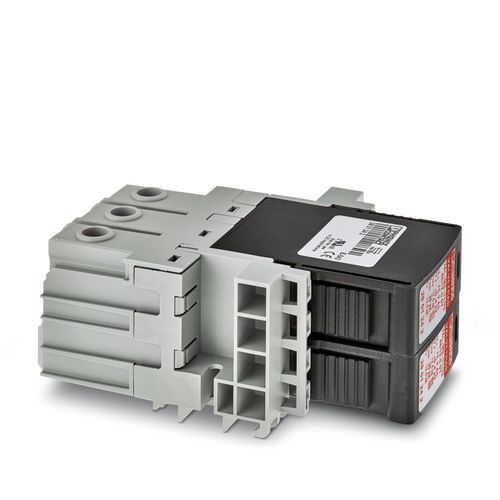

| Ürün tipi | Arestör kombinasyonu |
| Ürün gamı | VALVETRAB MS |
| IEC kategorisi | I / II T1 / T2 I |
| EN tip | T1 / T2 |
| IEC güç kaynağı sistemi | TN-S |
| Tasarım | Ray modülü, iki kısımlı, bölünebilir |
| Aşırı gerilim koruması arızalı mesajı | Optik, ikaz kontağı |
| Kirlilik sınıfı | 2 |
| Nominal frekans fN | 50 Hz (60 Hz) |
| Bağlantı adı | İkaz kontağı |
| Anahtarlama işlevi | Enversör kontak |
| Çalışma gerilimi | 5 V AC ... 250 V AC 125 V AC (UL) 125 V DC (200 mA DC) |
| Çalışma akımı | 5 mA AC ... 1,5 A 1 A (UL) 1 A (30 V DC) |
| Bağlantı yöntemi | Vidalı bağlantı |
| Vida yivi | M5 |
| Sıkma torku | 2,5 Nm ... 3 Nm 22 lbf-in. ... 26,5 lbf-in. (UL) |
| Kablo soyma uzunluğu | 16 mm |
| Çok damarlı min. iletken kesit alanı | 1,5 mm² |
| Çok damarlı maks. iletken kesit alanı | 25 mm² |
| Tek damarlı min. iletken kesit alanı | 1,5 mm² |
| Tek damarlı maks. iletken kesit alanı | 35 mm² |
| Kablo kesiti AWG | 15 ... 2 10 ... 2 (UL) |
| Bağlantı yöntemi | Push-in yaylı bağlantı |
| Kablo soyma uzunluğu | 6 mm |
| Çok damarlı min. iletken kesit alanı | 0,2 mm² |
| Çok damarlı maks. iletken kesit alanı | 0,5 mm² |
| Tek damarlı min. iletken kesit alanı | 0,14 mm² |
| Tek damarlı maks. iletken kesit alanı | 0,5 mm² |
| Kablo kesiti AWG | 24 ... 20 (UL) |
| Boyutlu çizim | |
| Genişlik | 70,6 mm |
| Yükseklik | 40,6 mm |
| Rak ünitesi | 1 HE |
| Derinlik | 98,1 mm |
| Renk | gri (RAL 7042) gri (RAL 7042) |
| UL 94'e uygun yanmazlık sınıfı | V-0 |
| Muhafaza malzemesi | PA 6.6 PBT |
| Açık yan taraf | Hayır |
| Koruma hatları | L-N N-PE |
| Hareket yönü | L-N & L(N)-PE |
| Nennspannung UN | 60 V AC ±10 % (TN-S) -48 V DC ±10 % (RRH) |
| Nominal frekans fN | 50 Hz (60 Hz) |
| Maksimum sürekli gerilim UC | 75 V AC 100 V DC |
| Nominal yük akımı IL | 80 A |
| Toprak iletkeni akımı IPE | ≤ 0,6 mA |
| Beklemede güç tüketimi PC | ≤ 45 mVA |
| Nominal deşarj akımı In 8/20) µs | 12,5 kA |
| Maksimum deşarj akımı Imax (8/20) µs | 30 kA |
| Darbe deşarj akımı (10/350) µs, şarj | 6,25 As |
| Darbe deşarj akımı (10/350) µs, spesifik enerji | 39 kJ/Ω |
| Darbe deşarj akımı (10/350) µs, tepe değer limp | 12,5 kA |
| Toplam darbe deşarj akımı Itotal (8/20) µs | 50 kA |
| Kısa devre stabilitesi ISCCR | 25 kA |
| Koruma seviyesi Up | ≤ 0,4 kV |
| Artık gerilim Ures | ≤ 0,4 kV (In'de) ≤ 0,35 kV (10 kA'de) ≤ 0,3 kV (5 kA'de) ≤ 0,275 kV (4 kA'da) ≤ 0,25 kV (3 kA'de) |
| UT'de TOV davranışı | 100 V AC (5 sn / dayanma modu) 130 V DC (5 sn / dayanma modu) |
| Tepki süresi tA | ≤ 25 ns |
| V tipi geçiş kablajlı maks. ön sigorta | 80 A AC (gG - 16 mm²) |
| Paralel kablajlı maks. ön sigorta | 160 A AC (gG) |
| Maksimum deşarj akımı Imax (8/20) µs | 65 kA |
| Koruma sınıf | IP20 (sadece tüm terminal uçları kullanıldığında) |
| Ortam sıcaklığı (çalışma) | -40 °C ... 80 °C |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 80 °C |
| Rakım | ≤ 2000 m (amsl) |
| İzin verilen nem (çalışma) | 5 % ... 95 % |
| Darbe (çalışma) | 30g (Yarı sinüs eğrisi / 11 ms / 3x ±X, ±Y, ±Z) |
| Titreşim (çalışma) | 7,5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Maksimum Sürekli Çalışma Gerilimi MCOV (L-N) | 75 V AC 100 V DC |
| Koruma hatları | N-G L-N (L+) - (L-) (L+) - G (L-) - G |
| Nominal gerilim | 60 V DC |
| SPD Tipi | 1CA |
| Çalışma gerilimi | 125 V AC |
| AC çalışma akımı | 1 A AC |
| Sıkma torku | 30 lbf-in. |
| Kablo kesiti AWG | 10 ... 2 |
| Montaj tipi | Panel montaj |
