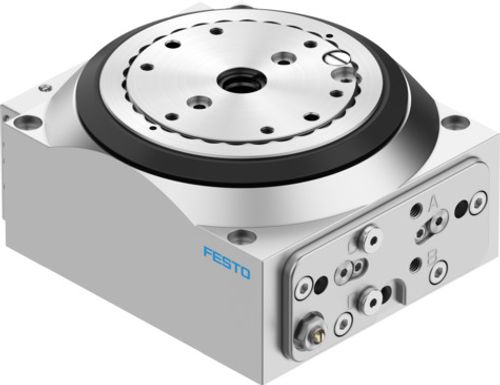

Dönel indeksleme tablası DHTG-65-24-A 548081

Festo

Dönel indeksleme tablası DHTG-65-24-A 548081

DHTG-65-24-A

Teknik Özellikler

Fiyat Teklifi

Bilgi Alın

Boyut	65
Paralellik plaka	≤0.04 mm
Tabla eksenel kaçıklık	≤0.02 mm
Tabla konsantrikliği	≤0.02 mm
Dönme açısının tekrarlama hassasiyeti	≤0.03 drc
Sönümleme	darbe emici, sert eğrili, ayarlanabilir
Montaj konumu	herhangi bir
Çalışma şekli	çift etkili
Tasarım	Dişli halkası kaplini Kremayer/pinyon zorunlu hareket dizesi
Sembol	00992251
Konum algılama	endüktif sensörler için
Bölümleme	24
Çalışma basıncı	0.3 MPa ... 0.8 MPa
Çalışma basıncı	3 bar ... 8 bar
İşletim ortamı	ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava
İşletim / kontrol ortamı hakkında not	Yağlı işletim mümkün (diğer işletimde gerekli)
Korozyon direnci sınıfı KBK	2 - orta derece korozyona maruziyet
LABS uygunluğu	VDMA24364-B2-L
Depolama sıcaklığı	-20 °C ... 80 °C
Ses basınç seviyesi	≤70 dB(A)
Koruma türü	IP54
Ortam sıcaklığı	5 °C ... 60 °C
Kütle atalet momenti	160 kgcm²
Maks. eksenel kuvvet statik	1000 N
Maks. devrilme momenti statik	100 Nm
Maks. radyal kuvvet statik	2000 N
Maks. teğetsel moment statik	100 Nm
0,6 MPa'da (6 bar, 87 psi) teorik tork	2.1 Nm
Ürün ağırlığı	1900 g
Montaj türü	geçiş deliği ve merkezleme parçası ile
Pnömatik bağlantı	Dişi diş M5
Plaka malzemesi	Galvanize çelik
Malzeme hakkında not	RoHS uyumlu
Stoper malzemesi	Galvanize çelik
Kapak malzemesi	Dövme alüminyum alaşım
Sızdırmazlık elemanları malzemesi	NBR TPE-U(PU)
Gövde malzemesi	Dövme alüminyum alaşım
