| Boyut | 25 |

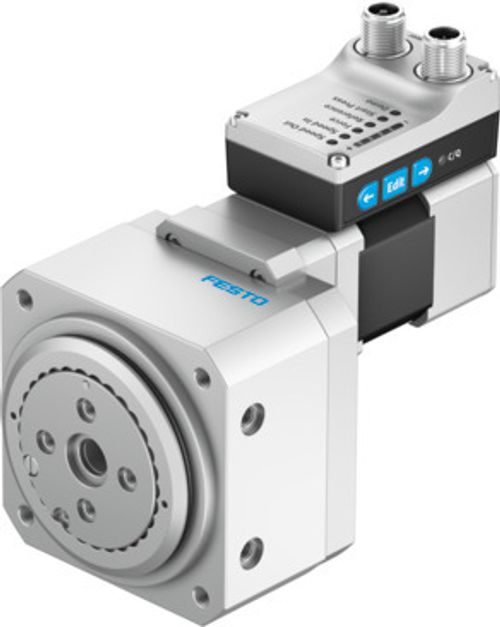

| Tasarım | elektromekanik döner tahrik
entegre tahrik ile
entegre dişli ile |
| Montaj konumu | herhangi bir |
| Montaj türü | dişi diş ile |
| Dönüş açısı | 90° |
| Redüktör oranı | 9:1 |
| Maks. devir | 150 1/dak |
| 90°'de maks. hız | 105 1/dak |
| Dönme boşluğu | 0.2 drc |
| Tekrarlama hassasiyeti | ±0,05 ° |
| Konum algılama | Motor kodlayıcı |
| Maks. eksenel kuvvet | 350 N |
| Maks. radyal kuvvet | 450 N |
| İzin verilen kütle atalet momenti | 0.0065 kgm² |
| Ürün ağırlığı | 1472 g |
| Tam adımda adım açısı | 1.8 drc |
| Adım açısı toleransı | ±% 5 |
| Devreye girme süresi | 100% |
| Güç kaynağı, bağlantı türü | Soket |
| Güç kaynağı, bağlantı teknolojisi | M12x1, EN 61076-2-111'e göre T kodlu |
| GüçGüç kaynağı, kutup/damar sayısı | 4 |
| Güç kaynağı, bağlantı şeması | 00995989 |
| Mantık arayüzü, bağlantı türü | Soket |
| Mantık arayüzü, bağlantı teknolojisi | M12x1, EN 61076-2-101'e göre A kodlu |
| Mantık arayüzü, kutup/damar sayısı | 8 |
| Mantık arayüzü, bağlantı şeması | 00992264 |
| Maks. kablo uzunluğu | 15 m çıkışlar
15 m girişler
IO-Link işletiminde 20 m |
| Nominal gerilim DC | 24 V |
| Nominal akım | 3 A |
| Motor nominal akımı | 3 A |
| Maks. akım tüketimi | 3000 mA |
| İzin verilen gerilim dalgalanmaları | +/-% 15 |
| Dijital mantık giriş sayısı | 2 |
| Mantık girişi özellikleri | yapılandırılabilir
galvanik olarak ayrılmamış |
| Mantık girişi spesifikasyonu | IEC 61131-2, tip 1'e göre |
| Mantıksal giriş çalışma aralığı | 24 V |
| Anahtarlamalı mantığı girişler | PNP (pozitif anahtarlama) |
| Dijital mantık çıkış sayısı 24 V DC | 2 |
| Dijital mantık çıkışlarının özellikleri | yapılandırılabilir
galvanik olarak ayrılmamış |
| Maks. akım dijital mantık çıkışları | 100 mA |
| Anahtarlama mantığı çıkışlar | PNP (pozitif anahtarlama) |
| IO-Link, SIO modu desteği | Evet |
| IO-Link, protokol versiyonu | Cihaz V 1.1 |
| IO-Link, Communication mode | COM3 (230,4 kBaud) |
| IO-Link, Port class | A |
| IO-Link, bağlantı noktası sayısı | 1 |
| IO-Link, işlem verileri genişliği çıkış | 2 bayt |
| IO-Link, proses verileri içeriği OUT | Hareket girişi 1 bit
Hareket çıkışı 1 bit
Onay hatası 1 bit
Ara hareket 1 bit |
| IO-Link, işlem verileri genişliği IN | 2 bayt |
| IO-Link, proses verileri içeriği IN | Durum cihazı 1 bit
Durum girişi 1 bit
Ara durum 1 bit
Hareket durumu 1 bit
Durumu çıkışı 1 bit |
| IO-Link, servis verileri içeriği giriş | 32 bitlik kuvvet
32 bitlik pozisyon
32 bit hız |
| IO-Link, minimum çevrim süresi | 1 ms |
| IO-Link, veri belleği gerekli | 500 Bayt |
| IO-Link, bağlantı teknolojisi | Soket |
| Parametrelendirme arayüzü | IO-Link
Kullanıcı arayüzü |
| Yalıtım koruma sınıfı | B |
| Motor türü | Step motor |
| Rotor konumu vericisi | Tek dönüşlü mutlak enkoder |
| Rotor konumu vericisi ölçüm prensibi | Manyetik |
| Rotor konumu vericisi çözünürlüğü | 16 bit |
| Referanslama | Pozitif sabit durdurma bloku
Negatif sabit durdurma bloku |
| Koruyucu fonksiyon | Sıcaklık denetimi |
| İlave fonksiyonlar | Kullanıcı arayüzü
Entegre son konum algılama |
| Gösterge | LED |
| Çalışmaya hazır durumu göstergesi | LED |
| Sembol | 00997295 |
| Açısal ivmelenme | ≤140 rad/sn² |
| Ruhsat | RCM işareti |
| KC işareti | KC-EMC |
| CE işareti (bkz. Uygunluk Beyanı) | AB EMC direktifine göre
AB RoHS direktifine göre |
| UKCA işareti (bkz. Uygunluk Beyanı) | EMC için Birleşik Krallık düzenlemelerine göre
Birleşik Krallık RoHS düzenlemelerine göre |
| Pik tork | 2.7 Nm |
| Arayüz kodu temel | E8-55 |
| Koruma türü | IP40 |
| Koruma sınıfı | III |
| Depolama sıcaklığı | -20 °C ... 60 °C |
| Ortam sıcaklığı | 0 °C ... 50 °C |
| Ortam sıcaklığına ilişkin not | 30 °C'lik ortam sıcaklığının üzerinde, K başına %2'lik bir güç azalması gözlemlenmelidir. |
| Bağıl nem | % 0 - 85 |
| Osilasyon direnci | FN 942017-4 ve EN 60068-2-6'ya göre şiddet seviyesi 1 olan nakliye uygulama testi |
| Şok direnci | FN 942017-5 ve EN 60068-2-27'ye göre şiddet seviyesi 1 ile şok testi |
| LABS uygunluğu | VDMA24364 Zone III |
| Malzeme hakkında not | RoHS uyumlu |
| Flanş malzemesi | Dövme alüminyum alaşım, anodize |
| Gövde malzemesi | Dövme alüminyum alaşım, anodize |
| "Speed Press" hızı | 3 m/sn |
| Maks. akım tüketimi, mantık | 0.3 A |
| Bakım aralığı | Ömür boyu yağlama |
