| Boyut | 16 |
| Dönüş açısı ayar aralığı | 0 drc ... 210 drc |
| Tutma çenesi başına strok | 4.5 mm |
| Maks. tutma çenesi açı boşluğu ax, ay | 0.1 drc |
| Maks. tutma çenesi boşluğu Sz | 0.02 mm |
| Dönüş açısı | 210 drc |
| Tutucu tekrarlama hassasiyeti | 0.01 mm |
| Dönme açısının tekrarlama hassasiyeti | 0.02 drc |
| Tutma çenesi sayısı | 2 |
| Döner tahrik sönümlemesi | Çift taraflı darbe emici |
| Sönümleme | Her iki tarafta darbe emici, kendinden ayarlı, metal sabit dayanaklı |
| Yastıklama ayar aralığı | 1.3 mm |
| Montaj konumu | herhangi bir |
| Döner tahrik ince ayarı | -2.5 drc |
| Çalışma şekli | çift etkili |
| Tutucu işlevi | Paralel |

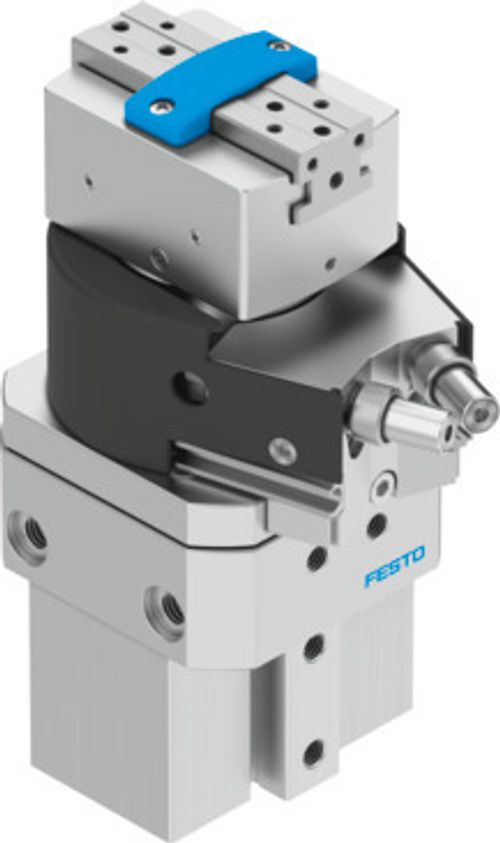

| Tasarım | Döner tahrik
paralel tutucu ve tutucu tahriki ile |
| Tutucu konum algılama | Yaklaşım sensörü ile |
| Döner tahrik konum algılama | Yaklaşım sensörü ile |
| Sembol | 00991893 |
| Çalışma basıncı | 3 bar ... 8 bar |
| Maks. çalışma frekansı tutucusu | 4 Hz |
| Maks. dönüş frekansı 0,6 MPa (6 bar, 87 psi) | 1.5 Hz |
| 0,6 MPa'da (6 bar, 87 psi) min. açma süresi | 40 ms |
| 0,6 MPa'da (6 bar, 87 psi) min. kapanma süresi | 60 ms |
| İşletim ortamı | ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava |
| İşletim / kontrol ortamı hakkında not | Yağlı işletim mümkün (diğer işletimde gerekli) |
| Korozyon direnci sınıfı KBK | 2 - orta derece korozyona maruziyet |
| LABS uygunluğu | VDMA24364-B2-L |
| Ortam sıcaklığı | 5 °C ... 60 °C |
| 0,6 MPa'da (6 bar, 87 psi) açma tutma çenesi başına tutma kuvveti | 58 N |
| 0,6 MPa'da (6 bar, 87 psi) toplam tutma kuvveti, açma | 116 N |
| 0,6 MPa'da (6 bar, 87 psi) kapatma tutma çenesi başına tutma kuvveti | 51 N |
| 0,6 MPa'da (6 bar, 87 psi) toplam tutma kuvveti, kapatma | 102 N |
| Tutma çenesindeki maks. kuvvet Fz statik | 150 N |
| Tutma çenesindeki maks. moment Mx statik | 11 Nm |
| Tutma çenesindeki maks. moment My statik | 11 Nm |
| Tutma çenesindeki maks. moment Mz statik | 11 Nm |
| 0,6 MPa'da (6 bar, 87 psi) teorik tork | 1.25 Nm |
| Ürün ağırlığı | 730 g |
| Harici tutma parmağı başına maks. kütle | 50 g |
| Harici tutucu parmak başına maks. kütle, kısılmış | 200 g |
| Montaj türü | isteğe bağlı olarak:
dişi dişli ve merkezleme manşonlu
geçiş deliği ve merkezleme parçası ile
kırlangıç oluğu ile |
| Pnömatik bağlantı | M5 |
| Malzeme hakkında not | RoHS uyumlu |
| Tahrik mili malzemesi | Çelik |
| Kapak malzemesi | Alüminyum
POM |
| Sızdırmazlık elemanları malzemesi | NBR |
| Gövde malzemesi | Dövme alüminyum alaşım |
| Tutma çenelerii malzemesi | yüksek alaşımlı paslanmaz çelik |
