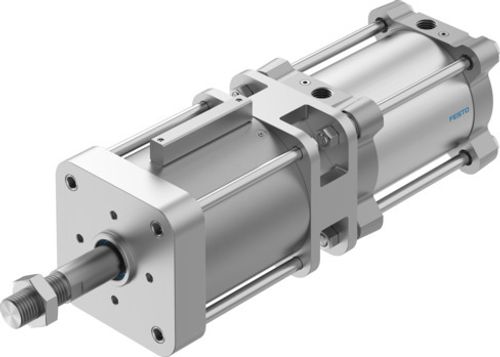

| Strok | 10 mm ... 2000 mm |
| Piston çapı | 160 mm |
| Piston mili diş ölçüsü | M36x2 |
| Standarda dayalı | ISO 15552 (önceden VDMA 24562, ISO 6431, NF E49 003.1, UNI 10290 da) |
| Sönümleme | iki taraflı ayarlanabilir pnömatik sönümleme |
| Montaj konumu | herhangi bir |
| Etkili yön ile sıkma tipi | çift taraflı
Bir yay tarafından sıkıştırılır, basınçlı hava ile serbest bırakılır |
| Piston mili ucu | Erkek diş |
| Tasarım | Piston
Piston mili
Profil borusu |
| Konum algılama | yaklaşım sensörü için |
| Sembol | 00995696 |
| Varyantlar | tek taraflı piston mili |
| Güvenlik fonksiyonu | Bir hareketi tutma ve durdurma |
| Performans seviyesi (PL) | Hareketi durdurma, tutma, engelleme / Kategori 1, Performans Seviyesi c |
| Çalışma basıncı | 0.06 MPa ... 0.8 MPa |
| Çalışma basıncı | 0.6 bar ... 8 bar |
| Çalışma basıncı | 8.7 psi ... 116 psi |
| İzin verilen maksimum test basıncı | 8 bar |
| Min. serbest bırakma basıncı | 3.8 bar |
| Çalışma şekli | çift etkili |
| Ruhsat | TÜV |
| CE işareti (bkz. Uygunluk Beyanı) | AB patlamaya karşı koruma direktifine (ATEX) göre
AB makine direktifine göre |
| UKCA işareti (bkz. Uygunluk Beyanı) | UK EX düzenlemelerine göre
Birleşik Krallık makine düzenlemelerine göre |
| Patlamaya karşı koruma | Zone 1 (ATEX)
Zone 2 (ATEX)
Zone 21 (ATEX)
Zone 22 (ATEX) |
| Sertifikayi düzenleyen kuruluş | TÜV CA 697 |
| ATEX kategorisi, gaz | II 2G |
| ATEX kategorisi, toz | II 2D |
| Ex ateşleme koruma sınıfı | Ex h IIC T4 Gb |
| Ex ateşleme koruma sınıfı, toz | Ex h IIIC T120°C Db |
| Ex ortam sıcaklığı | -20°C <= Ta <= +60°C |
| İşletim ortamı | ISO 8573-1:2010 [7:4:4] uyarınca basınçlı hava |
| Korozyon direnci sınıfı KBK | 1 - korozyona düşük maruziyet |
| LABS uygunluğu | VDMA24364-B2-L |
| Ortam sıcaklığı | -20 °C ... 80 °C |
| Sönümleme uzunluğu | 48 mm |
| Statik tutma kuvveti | 17000 N |
| 0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, geri dönüş | 11310 N |
| 0,6 MPa'da (6 bar, 87 psi) teorik kuvvet, ilerleme | 12064 N |
| 0 mm strokta hareketli kütle | 7085 g |
| 10 mm strok başına hareketli kütle ek yük | 97 g |
| 0 mm strokta temel ağırlık | 49660 g |
| 10 mm strok başına ek ağırlık | 208 g |
| Montaj türü | dişi diş ile
aksesuarlarla |
| Sabitleme ünitesi serbest bırakma bağlantısı | G3/8 |
| Pnömatik bağlantı | G3/4 |
| Malzeme hakkında not | RoHS uyumlu |
| Kapak malzemesi | Alüminyum pres döküm
Dövme alüminyum alaşım |
| Sızdırmazlık elemanları malzemesi | NBR
TPE-U(PU) |
| Gövde malzemesi | Çelik |
| Piston mili malzemesi | Çelik, sert krom kaplama |
| Silindir borusu malzemesi | Dövme alüminyum alaşımı, sürgülü eloksallı |
