| Giriş nominal gerilim aralığı | 100 V AC ... 240 V AC |
| Giriş gerilim aralığı | 100 V AC ... 240 V AC -15 % ... +10 % |
| Değer kaybı | 90 V AC ... 180 V AC (≤ 1500 W) 85 V AC ... 90 V AC (≤1350 W) 3.33%/K, >55℃ |
| Tipik ulusal şebeke gerilimi | 120 V AC 230 V AC |
| Kalkış akımı | < 30 A (25 °C) |
| Kapama akımı integrali (I2t) | < 4,121 A2s |
| Frekans aralığı (fN) | 50 Hz ... 60 Hz ±5 % |
| Şebeke tamponlama süresi | tip. 16 ms (120 V AC) tip. 16 ms (%80 yükte 230 V AC) |
| Tampon peryodu | tip. 10 ms (120 V AC) tip. 10 ms (230 V AC) |
| Akım tüketimi | 16,7 A (100 V AC) 11,7 A (230 V AC) 20 A (85 V AC) 15 A (180 V AC) |
| Koruma devresi | Transient koruma |
| Güç faktörü (cos phi) | 0,97 (230 V AC) |
| Araç şebeke sigortası | 25 A dahili (cihaz koruması) |
| PE deşarj akımı | < 2 mA |
| Giriş gerilim aralığı | 140 V DC ... 340 V AC -15 %; +10 % 100 V DC ... 240 V AC -15 %; +10 % (UL) |
| Değer kaybı | 127 V DC ... 254 V DC () |
| Akım tüketimi | 13,8 A (100 V DC) 12,3 A (240 V DC) |
| Verimlilik | tip. 91,49 % (120 V AC) tip. 93,42 % (230 V AC) |
| Nominal çıkış gerilimi | 24 V DC |
| Çıkış geriliminin ayar aralığı (USet) | 24 V DC ... 28 V DC |
| Çıkış akımı Imax | 145,8 A () |
| Nominal çıkış akımı (IN) | 104 A |
| Statik Boost (IStat.Boost) | 125 A |
| Dinamik Boost (IDyn.Boost) | maks. 145,83 A (5 s) |
| Nominal güç | 2500 W |
| Değer kaybı | 55 °C ... 70 °C |
| Çıkış akımı sınırı | 145,8 A |
| Çıkış gücü (PN) | 2500 W |
| Çıkış gücü (PStat. Boost) | 3000 W |
| Çıkış gücü (PDin. Boost) | maks. 3500 W (5 s) |
| Paralel bağlantı | max. 4 |
| Seri bağlantı | max. 2 |
| Residüel dalgalanma | tip. 240 mVSS (maksimum) |
| Kontrol sapması | < 2 % (yükteki değişim, statik 10 % ... 90 %) < 0,2 % (giriş gerilimindeki değişim ±10 %) |
| Yükselme zamanı | ≤ 2 s (UOut = 10 % ... 90 %) |
| Minimum yüksüz güç kaybı | < 8 W (120 V AC) |
| Maksimum yüksüz güç kaybı | < 12 W (230 V AC) |
| Minimum nominal yük güç kaybı | < 140 W (120 V AC) |
| Nominal yükte maks. güç kaybı | < 180 W (230 V AC) |
| Entegre edilmiş sigorta koruması | evet |
| Kutup | 1.x |
| Konum markalama | 1.1 (L/+), 1.2 (N/-), 1.3 () |
| Bağlantı yöntemi | Vidalı bağlantı |
| tek telli | 1,3 mm² ... 3 mm² 2,5 mm² (tavsiye edilen) |
| çok telli | 1,3 mm² ... 3 mm² 2,5 mm² (tavsiye edilen) |
| plastik kılıfsız yüksüklü çok telli | 1,3 mm² ... 3 mm² 2,5 mm² (tavsiye edilen) |
| plastik kılıflı yüksüklü çok telli | 1,3 mm² ... 3 mm² 2,5 mm² (tavsiye edilen) |
| tek telli (AWG) | 10 ... 18 (Cu) 13 (tavsiye edilen) |
| AWG | 6 ... 4 6 (tavsiye edilen) |
| Kablo soyma uzunluğu | 10 mm (tek telli/çok telli) 8 mm (Yüksük) |
| Kutup | 2.x |
| Konum markalama | 2.1 (+), 2.2 (-) |
| Bağlantı yöntemi | Bakır güç rayları (Vidalı bağlantı) |
| tek telli | 0,2 mm² ... 30 mm² 25 mm² (tavsiye edilen) |
| çok telli | 0,2 mm² ... 30 mm² 25 mm² (tavsiye edilen) |
| plastik kılıfsız yüksüklü çok telli | 0,2 mm² ... 30 mm² 25 mm² (tavsiye edilen) |
| plastik kılıflı yüksüklü çok telli | 0,2 mm² ... 30 mm² 25 mm² (tavsiye edilen) |
| tek telli (AWG) | 6 ... 3 (Cu) 3 (tavsiye edilen) |
| AWG | 18 ... 10 (Cu) |
| Kablo soyma uzunluğu | 10 mm (tek telli/çok telli) 8 mm (Yüksük) |
| tek telli (AWG) | 32 ... 22 (Cu) 24 (tavsiye edilen) |
| Kutup | 3.x |
| Konum markalama | 3.1 - 3.10, 4.1 - 4.10 |
| Bağlantı yöntemi | Pin dizisi |
| tek telli | 0,1 mm² ... 0,4 mm² 0,34 mm² (tavsiye edilen) |
| çok telli | 0,1 mm² ... 0,4 mm² 0,34 mm² (tavsiye edilen) |
| plastik kılıfsız yüksüklü çok telli | 0,1 mm² ... 0,4 mm² 0,34 mm² (tavsiye edilen) |
| plastik kılıflı yüksüklü çok telli | 0,1 mm² ... 0,4 mm² 0,34 mm² (tavsiye edilen) |
| tek telli (AWG) | 30 ... 22 22 (tavsiye edilen) |
| Kablo soyma uzunluğu | 10 mm (tek telli/çok telli) 8 mm (Yüksük) |
| Sinyalleme tipleri | LED |
| Fonksiyon | Görsel çalışma durumu ekranı |
| Renk | Kırmızı, yeşil |
| Kutup | 4.x |
| Sinyal tanımı | Relais 13/14 |
| Konum markalama | 3.1 (13) |
| Anahtarlama gerilimi | maks. 30 V DC (SELV) |
| Akım taşıma kapasitesi | maks. 10 mA |
| Faz sayısı | 1,00 |
| İzolasyon gerilim girişi/çıkışı | 4 kV AC (tip testi) 1,5 kV AC (Rutin test) |

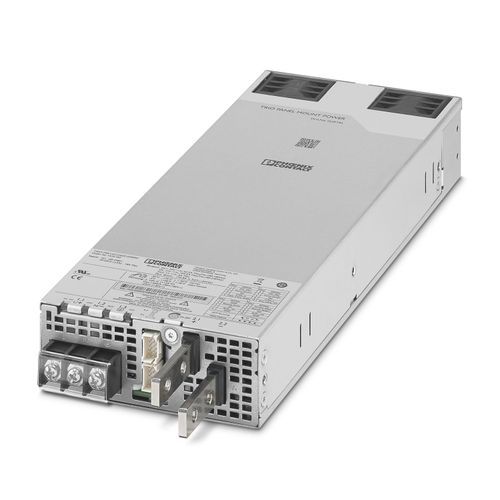

| Ürün tipi | Güç kaynağı |
| Ürün gamı | TRIO POWER |
| MTBF (IEC 61709, SN 29500) | > 500000 h (25 °C) |
| Koruma sınıfı | I |
| Kirlilik sınıfı | 2 |
| Sıcaklık | 25 °C |
| Ek metin | 8 yıl |
| Genişlik | 41 mm () |
| Yükseklik | 278 mm |
| Derinlik | 108 mm |
| Montaj tipi | Duvara montaj |
| Koruyucu kaplamalı | yok |
| UL 94'e uygun yanmazlık sınıfı | V0 (Muhafaza, klemensler) |
| Kapak vesiyonu | Alüminyum (AlMg3) |
| Kenar elemanı versiyonu | Alüminyum |
| Koruma sınıfı | IP20 |
| Ortam sıcaklığı (çalışma) | -20 °C ... 70 °C (>55℃ Değer kaybı: %3,33/K) |
| Ortam sıcaklığı (stok/nakliye) | -40 °C ... 70 °C |
| Ortam sıcaklığı (başlangıç tipi test edilmiş) | -40 °C ... 70 °C |
| Maksimum yükseklik | ≤ 5000 m (> 2000 m, zayıflama: 10 %/1000 m) |
| İzin verilen maks. bağıl nem (çalışma) | ≤ 95 % (25 °C'de, yoğuşma yok) |
| Darbe (çalışma) | 11 ms, 15g, uzaysal yön başına (IEC 60068-2-27) |
| Titreşim (çalışma) | 10 Hz ... 18,2 Hz, genlik ±0,75 mm (IEC 60068-2-6) 18.2 Hz ... 150 Hz, 1g, 90 dk. |
| EN 61010-1 | III (≤ 2000 m) II (≤ 5000 m) |
| EN 61010-2-201 | III (≤ 2000 m) II (≤ 5000 m) |
| Standart tanımlama | 1500 V'ye kadar güç kaynağı ünitelerinin emniyeti (izolasyon mesafeleri) Elektrik güvenliği |
| Standartlar/spesifikasyonlar | IEC 61010-2-201 (SELV) |
| Standart tanımlama | Ölçüm, kontrol ve laboratuvar kullanımına yönelik ekipmanlar için güvenlik |
| Standartlar/spesifikasyonlar | IEC 61010-1 |
| Standart tanımlama | Koruyucu ekstra alçak gerilim |
| Standartlar/spesifikasyonlar | IEC 61010-1 (SELV) IEC 61010-2-201 (PELV) |
| Standart tanımlama | Güvenli izolasyon |
| Standartlar/spesifikasyonlar | IEC 61010-2-201 |
| Standart tanımlama | Harmonik hat akımlarının sınırlandırılması |
| Standartlar/spesifikasyonlar | EN 61000-3-2 |
| Standart tanımlama | Şebeke varyasyonu/düşük gerilim |
| Standartlar/spesifikasyonlar | SEMI F47 - 0706 |
| Tanımlama | UL/C-UL Listed UL 61010-1 UL/C-UL Listed UL 61010-2-201 (EN) WARNING: Explosion Hazard - Do not connect or disconnect equipment unless power has been switched off or the area is known to be non-hazardous.(FR) AVERTISSEMENT : risque d'explosion - ne pas connecter ou déconnecter les équipements sauf si l'alimentation a été coupée ou si la zone est réputée non dangereuse. (EN) If the equipment is used in a manner not specified by the manufacturer, the protection provided by the equipment may be impaired.(FR) Si l'équipement est utilisé d'une manière non spécifiée par le fabricant, la protection fournie par cet équipement peut être altérée. (EN) This equipement must be installed in a suitable, tool secured/key locked enclosure.(FR) Cet équipement doit être installé dans un boîtier approprié, verrouillé par une clé ou dont l'ouverture nécessite l'utilisation d'un outil. |
| Gürültü emisyonu için elektromanyetik uyumluluk gereksinimleri | EN 61000-6-3 |
| İletilen girişim emisyonu | EN 55016 EN 61000-6-3 |
| Standartlar/yönetmelikler | EN 61000-3-3 |
| Frekans aralığı | 0 kHz ... 2 kHz |
| Standartlar/yönetmelikler | EN 61000-4-2 |
| Kontak deşarjı | 6 kV (Test seviyesi 3) |
| Hava deşarjı | 15 kV (Test seviyesi 3) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-3 |
| Frekans aralığı | 80 MHz ... 1 GHz |
| Test alan şiddeti | 10 V/m (Test seviyesi 3) |
| Frekans aralığı | 1 GHz ... 6 GHz |
| Test alan şiddeti | 10 V/m (Test seviyesi 3) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-4 |
| Giriş | asimetrik 2 kV (Test seviyesi 3) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-5 |
| Giriş | simetrik 2 kV (Test seviyesi 4 - simetrik) asimetrik 1 kV (Test seviyesi 2 - asimetrik) |
| Açıklamalar | Kriter A |
| Standartlar/yönetmelikler | EN 61000-4-6 |
| Giriş/Çıkış | asimetrik |
| Frekans aralığı | 0,15 MHz ... 80 MHz |
| Açıklamalar | Kriter A |
| Gerilim | 6 V |
| Standartlar/yönetmelikler | EN 61000-4-8 EN 61000-4-11 |
| Gerilim | 230 V AC |
| Frekans | 50 Hz |
| Kriter A | Belirlenen sınırlar içinde normal çalışma karakteristiği |
| Kriter B | Çalışma karakteristiğinde meydana gelen geçici bozulmalar cihazın kendisi tarafından düzeltilir. |
