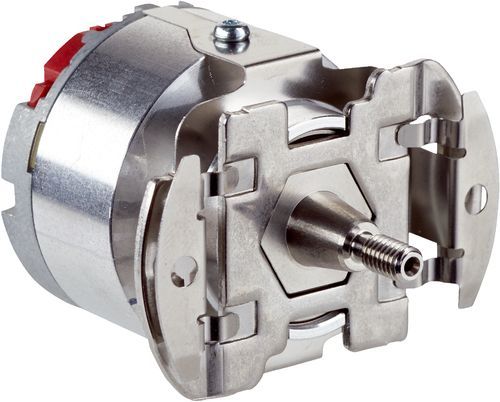

| Teslimat Kapsamı | Tork desteği için kullanılan M3 montaj vidaları teslimat kapsamına dahil değildir. |
| Güvenlik için entegrasyon seviyesi | SIL 2 (IEC 61508), SILCL2 (EN 62061) 1) |
| Kategori | 3 (EN ISO 13849) |
| Test oranı | 1 saat |
| Maksimum talep oranı | 216 µs |
| Performans seviyesi | PL d (EN ISO 13849) |
| Güvenilir çözünürlük | Kanal 1 = 18 Bit veya 20 Bit, Kanal 2 = 9 Bit |
| PFH (saat başına tehlike getiren devre dışı kalma için ortalama olasılık) | 4 x 10-8 2) |
| TM (kullanım ömrü) | 20 yıl (EN ISO 13849) |
| MTTFD (tehlike oluşturan bir devre dışı kalma durumunda kadar ortalama süre) | 500 yıl (EN ISO 13849) |
| Pozisyon | |
| Devir başına çözünürlük | 20 bit |
| Sistem hassasiyeti | ± 100 ″ |
| Sinyal gürültüsü (σ) | ± 4 ″ (bkz. “Sinyal gürültüsü” ve “Sönümleme” diyagramı) |
| Mutlak tespit edilebilir devir sayısı | 4.096 |
| Mevcut bellek alanı | 8.192 Byte |
| Her bir devir için ölçüm adımı | 1.048.576 |
| Ölçüm prensibi | Optik |
| Mutlak değer için kod türü | Ikili |
| Kod dizisi | Milin dönmesinde, artan. Saat yönüne göre “A” yönüne bakarak (boyutsal çizime bakınız) |
| İletişim arayüzü | HIPERFACE DSL® |
| Başlatma süresi | Max. 500 ms 1) |
| Harici sıcaklık geriliminin ölçülmesi | Ön işaret olmadan, 32 bit (1 Ω) 0 ... 209.600 Ω -40 °C ... +160 °C'de: NTC +-2K; PTC+-3K |
| Bağlantı tipi | Erkek konnektör, 4 pin |
| Besleme Gerilimi | 7 V ... 12 V |
| Gerilim rampası çalıştırma süresi | Maks. 180 ms 1) |
| Tavsiye edilen gerilim kaynağı | 8 V |
| Akım tüketimi | ≤ 150 mA (bkz. Akım tüketimi diyagramı) 2) |
| Dijital pozisyon değeri çıkış frekansı | 0 kHz ... 75 kHz |
| Mil tipi | Konik mil |
| Flanş türü / tork desteği | Tork desteği |
| Ölçüler/boyutlar | Boyutsal çizimine bakınız |
| Ağırlık | 0,1 kg |
| Rotorun atalet momenti | 4,5 gcm² |
| Çalışma devir sayısı | ≤ 9.000 min⁻¹ |
| Açısal ivme | ≤ 500.000 rad/s² |
| İşletme torku | 0,2 Ncm |
| Çalışmaya başlama torku | 0,3 Ncm |
| İzin verilen statik mil hareketi | ± 0,1 mm, ± 0,5 mm radyal, düz |
| İzin verilen dinamik mil hareketi | ± 0,05 mm radyal ± 0,1 mm düz |
| Bilya yatağının çalışma süresi | 3,6 x 10^9 devir |
| Çalışma sıcaklığı aralığı | –20 °C ... +115 °C 1) |
| Depolama sıcaklığı aralığı | –40 °C ... +125 °C 2) |
| Bağıl nem/buğulanma | 90 %, Çiğlenmeye izin verilmez |
| Darbelere karşı direnç | 100 g, 6 ms (EN 60068-2-27 uyarınca) |
| Titreşimlere karşı direncin frekans aralığı | 50 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) |
| EMVC | EN 61000-6-2, EN 61000-6-4 ve IEC 61326-3 uyarınca 3) |
| Koruma sınıfı | IP40, erkek konnektör karşılığı takılı ve kapak kapalı olduğunda (IEC 60529-1) 4) |
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| MAR declaration of conformity | ✔ |
| China-RoHS | ✔ |
| EC-Type-Examination sertifikası | ✔ |
| ECLASS 5.0 | 27270590 |
| ECLASS 5.1.4 | 27270590 |
| ECLASS 6.0 | 27270590 |
| ECLASS 6.2 | 27270590 |
| ECLASS 7.0 | 27270590 |
| ECLASS 8.0 | 27270590 |
| ECLASS 8.1 | 27270590 |
| ECLASS 9.0 | 27270590 |
| ECLASS 10.0 | 27273805 |
| ECLASS 11.0 | 27273901 |
| ECLASS 12.0 | 27273901 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| ETIM 7.0 | EC001486 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
