| Mantık beslemesi DC nominal gerilim | 24 V |
| Nominal çalışma gerilimi DC | 24 V |
| Mantık beslemesi nominal akım | 0.02 A |
| İzin verilen mantık gerilimi aralığı | ± %20 |
| Mantık beslemesi akım tüketimi, sabitleme frensiz | 0.03 A |
| Kısa devre dayanımı | hayır |
| 40 °C'de akım yükü kapasitesi | 0.2 A |
| Koruma (kısa devre) | hayır |
| Dijital çıkış tipi | Potansiyelsiz sinyal kontağı |
| Dijital mantık giriş sayısı | 2 |
| Dijital çıkışlar, anahtarlama mantığı | İletişim STO'da kapanıyor |
| Ölçüler G x U x Y | 112,6 mm x 87,2 mm x 28,3 mm |
| Ürüne özel LED gösterge | Normal çalışma (yeşil) / STO (sarı) |
| Güvenlik fonksiyonu | Emniyetli kapatılan moment (STO) |
| PFH | 1.27E-10 |
| PFD | 2.3E-5 |
| Proof-Test aralığı | 20 Yıl |
| Donanım hata toleransı | 1 |
| SFF Safe Failure Fraction | 99.2 % |
| ISO 13849 ve IEC 61508'e (SIL) göre güvenlik işlevi sertifikalı | Ürün, SRP/CS'de SIL 3 Yüksek Talebe kadar kullanılabilir |
| Safety Integrity Level (SIL) | Emniyetli kapatılan moment (STO) / SIL 3 / SILCL 3 |
| Performans seviyesi (PL) | Emniyetli kapatılan moment (STO) / Kategori 4, Performans Seviyesi e |
| Diyagnoz kapsama derecesi | 97 % |
| ISO 13849'a (PL) göre güvenlik işlevleri için onaylanmıştır | Ürün, Kategori 4, PL e'ye kadar SRP/CS'de kullanılabilir |
| Ruhsat | TÜV |
| CE işareti (bkz. Uygunluk Beyanı) | AB EMC direktifine göre
AB makine direktifine göre
AB RoHS direktifine göre |
| UKCA işareti (bkz. Uygunluk Beyanı) | EMC için Birleşik Krallık düzenlemelerine göre
Birleşik Krallık makine düzenlemelerine göre
Birleşik Krallık RoHS düzenlemelerine göre |
| Sertifikayi düzenleyen kuruluş | TÜV Rheinland 01/205/5165.03/24 |
| LABS uygunluğu | VDMA24364 Zone III |
| Depolama sıcaklığı | -25 °C ... 55 °C |
| Bağıl nem | % 5 - 95
yoğuşmayan |
| Koruma türü | IP20
monte edilmiş durumda |
| Ortam sıcaklığı | 0 °C ... 40 °C |
| Ürün ağırlığı | 75 g |

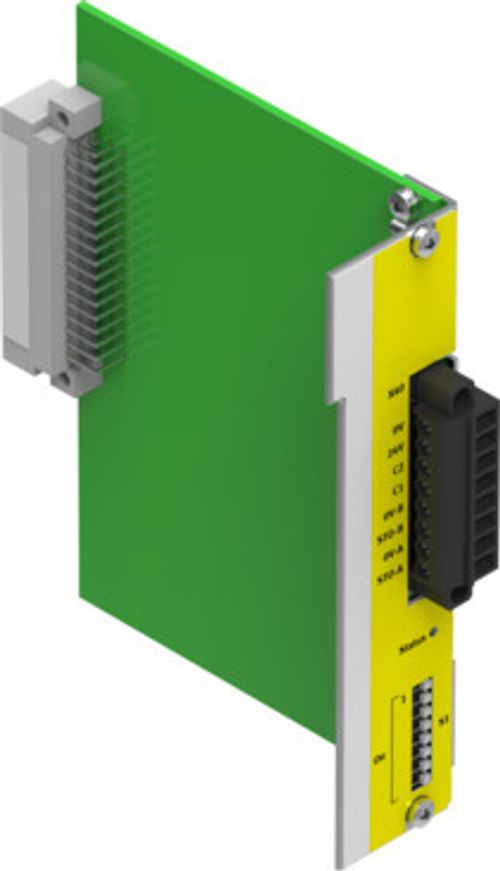

| Montaj türü | CMMP-AS...-M3 için eklenti modülü |
| Malzeme hakkında not | RoHS uyumlu |
| Montaj konumu | herhangi bir |
| Damar uçları | Kablo pabucu |
| Bağlantı kesiti | 0.25 mm² ... 0.5 mm² |
| Elektrik bağlantısı | Vidalı terminal
Düz soket |
| Gösterge | Sarı / yeşil LED |
| Kontrol elemanları | yok |
| Mantık girişi spesifikasyonu | IEC 61131-2'ye göre |
| Mantık girişi özellikleri | galvanik olarak izole edilmiş |
| Mantıksal giriş çalışma aralığı | 19.2 V ... 28.8 V |
| Maks. nominal giriş akımı | 0.03 A |
| Filtreleme süresi girişler | 0.3 ms |
| Çıkış başına akım yükü kapasitesi | 200 mA |
| Maks. akım dijital mantık çıkışları | 200 mA |
| Çıkışların korunması | hayır |
